Светильник

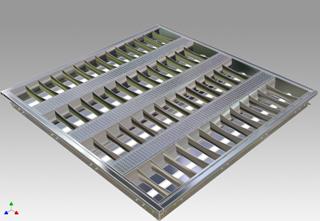

1  НАЗНАЧЕНИЕ 1.1  Светильник типа ЛВО 23-4х14-001 (NC-24T5) с четырьмя люминесцентными лампами мощностью 14Вт (цоколь G5) в дальнейшем именуемый «светильник». 1.2  Светильник улучшенного качества предназначен для внутреннего освещения общественных помещений. Допускается применение светильников для освещения производственных и жилых помещений. 1.3  Светильник соответствует ТУ . 1.4  Светильник соответствует климатическому исполнению УХЛ, категории размещения 4 по ГОСТ 15150. 1.5  Светильник встраивается в подвесные потолки европейского стандарта, или выполненные из гипсокартона. 1.6  Светильник соответствует требованиям безопасности ГОСТ Р МЭК , ГОСТ Р МЭК 51318.15, ГОСТ Р 51514 и ТУ 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2.1 Питание светильника осуществляется от сети переменного тока напряжением 220-240 В, частоты 50-60 Гц 2.2 Основные параметры и характеристики: Номинальная мощность, Вт - 4х14 Коэффициент мощности, не менее - 0,95 КПД %, не менее - 60 Кривая силы света по ГОСТ - Д Габаритные размеры (LxBxH), мм, не более - 595х595х51 Масса, кг, не более - 1,9 Степень защиты светильника от воздействия окружающей среды по ГОСТ Р МЭК 60598-1 - IP20 Класс защиты от поражения электрическим током по ГОСТ Р МЭК 6059 Срок сохраняемости светильника до ввода в эксплуатацию - 1 год Срок службы светильника, не менее - 10 лет 2  КОМПЛЕКТНОСТЬ В комплект поставки входят Светильник в сборе - 2 шт. Паспорт – 1 шт. на каждую партию из 2-х светильников Упаковка (картонная упаковка) – 1 шт. 3.  МЕРЫ БЕЗОПАСНОСТИ 3.1  Все работы по монтажу и обслуживанию светильника должны производиться только при отключенной сети питания 3.2  Светильник должен быть заземлен 3.3  Замена ламп или комплектующих светильника должна производиться не ранее, чем через 1 минуту после отключения питания 4.  УСТРОЙСТВО Светильник состоит из следующих составных частей: а) Корпус в сборе, на котором смонтированы элементы электрической схемы (ЭПРА, патроны для ламп, клеммная колодка и внутренняя проводка светильника) б) Решетка в сборе из анодированного алюминия с улучшенными светотехническими характеристиками.

КК - клеммная колодка   6 ПОДГОТОВКА К УСТАНОВКЕ, УСТАНОВКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 6.1 Распакуйте светильники и убедитесь в их комплектности 6.2 Снимите зеркальную решетку (растр) с 4-х защелок. Питающие провода пропустите через отверстие в верхней части корпуса (основание) светильника и подсоедините их к клеммной колодке, заземляющий провод к зажиму, обозначенному знаком земли 6.3 Установите светильник на полки подвесного потолка 6.4 Установите лампы (если они не вставлены) в светильник 6.5 Установите зеркальную решетку (растр) на место 6.6 Включите питание Очистку отражателей светильников от загрязнений и пыли производить мягкой безворсовой тканью без применения абразивных материалов и растворителей. 7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Производитель: 7.1 Светильник соответствует ТУ и признан годным к эксплуатации. 7.2 Дата выпуска светильника промаркирована на коробке. 8 ВОЗМОЖНЫЕ НЕСПРАВНОСТИ СВЕТИЛЬНИКА И РЕКОМЕНДАЦИИ ПО ИХ УСТРАНЕНИЮ 8.1 Не зажигаются все 4 лампы: а) лампы не зафиксированы в ламподержателях (для фиксации лампы повернуть на 90О); б) нет напряжения на токоподводящем проводе (необходимо подать напряжение на клеммную колодку); в) плохой контакт на клеммной колодке (необходимо обеспечить надежный контакт). 9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9.1 Гарантийный срок эксплуатации 36 месяцев со дня продажи при соблюдении потребителем условий эксплуатации 9.2 В случае выхода светильника из строя во время гарантийного срока, при соблюдении правил эксплуатации, потребитель предъявляет претензии в установленном порядке 9.3 Выход из строя люминесцентных ламп браком не является.

NORTHCLIFFE (Нордклифф) СВЕТИЛЬНИК ЛВО23-4х14-001 (NC-24T5) ПАСПОРТ NC 14ПС
