Технологическая карта изготовления стенки средней

(Дет. № 2)

Заготовка: доска 20180400 мм

Материал: древесина (липа)

№

Последовательность

выполнения работы

Графическое изображение

Инструменты,

приспособления

1

2

3

4

1

Выбрать доски. Разметить участки без пороков и отпилить с припуск. Прострогать пласти и кромки под фугу.

Верстак, ножовка, станок СУБД-1

2

Разметить заготовку по толщине.

Линейка, карандаш

3

Прострогать пласть до линии разметки.

Верстак, станок СУБД-1

4

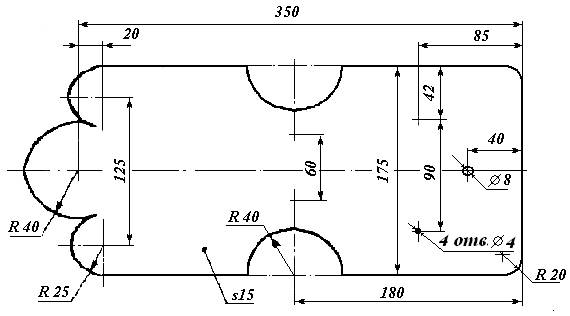

Разметить заготовку по чертежу

Карандаш, линейка, угольник, циркуль

1

2

3

4

5

Разметить и просверлить отверстия 8 мм

Центровое сверло, сверлильный станок

6

Распилить заготовку по контуру

Электролобзик

7

Просверлить отверстия под шурупы согласно чертежу

Сверло, сверлильный станок

8

Зачистить торцы и кромки. Отшлифовать пласти.

Верстак, напильник, шлифовальная колодка, электрошлифовальная машина, фрезерный напильник

9

Нанести разметку узора, вырезать узор

Карандаш, линейка, циркуль, нож-косяк
