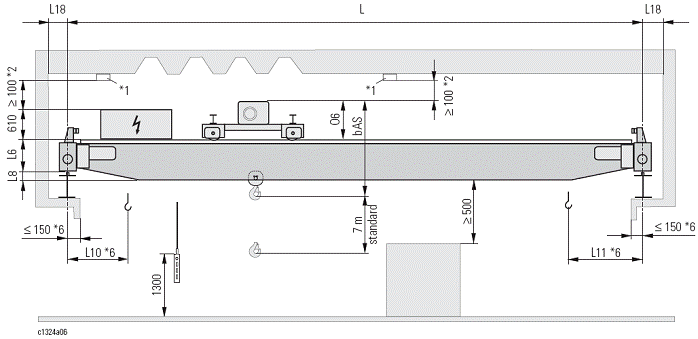

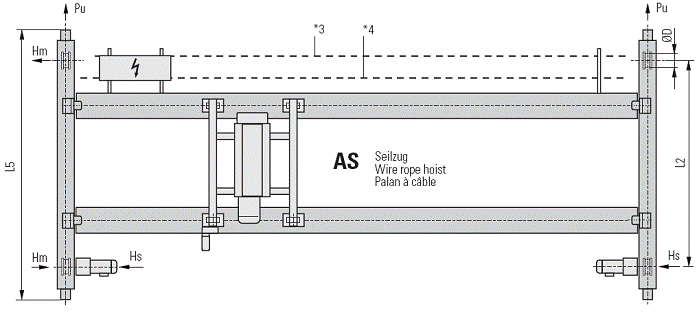

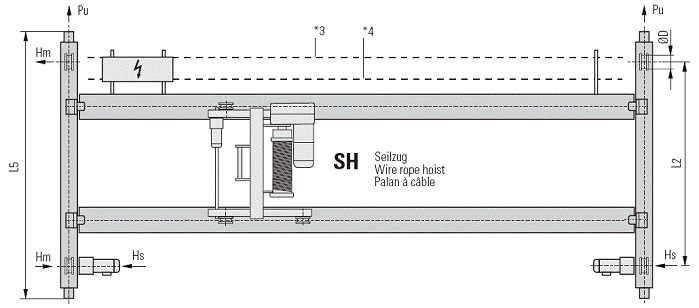

Габаритные размеры стандартных двухбалчных опорных мостовых кранов

Габаритные размеры стандартных двухбалчных опорных мостовых кранов.

*1 Лампы, трубки и пр. *2 Токоподвод *3 Переносной прибор управления *4 См. детальный чертеж балки мостового крана *5 См. детали в пункте «Подкрановые пути», стр. 61 *6 Если главный провод пролегает в области передвижения тали, то происходит увеличение параметров L10 или L11 около 150 мм *7 Кран без подъемного устройства OKB = верх кранового пути OKK= верх моста крана

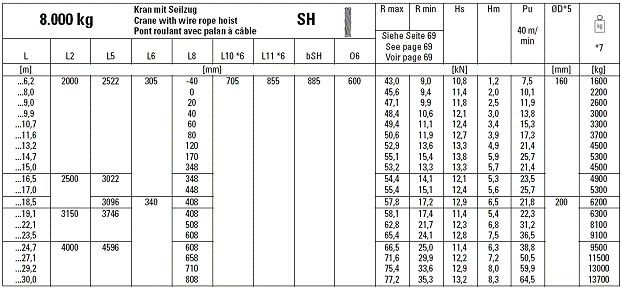

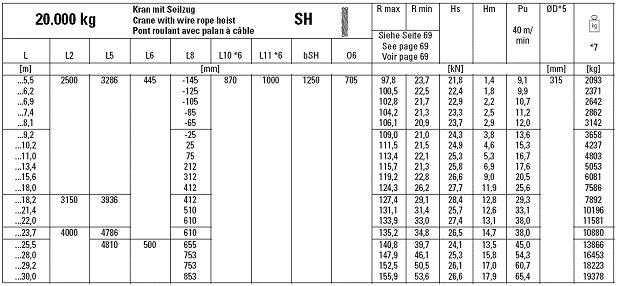

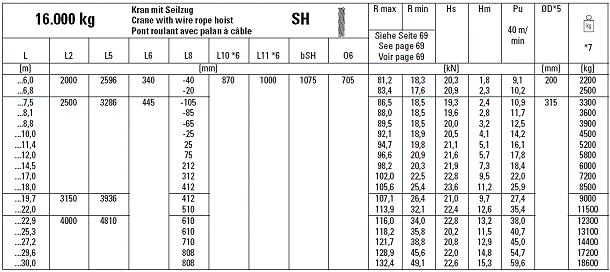

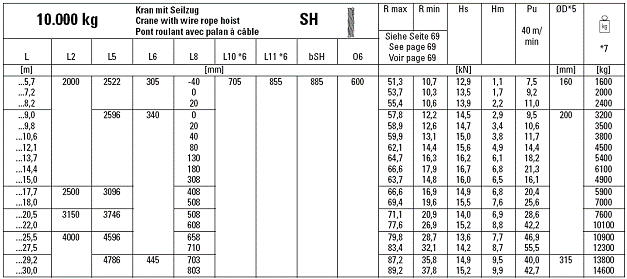

Кран с канатной талью

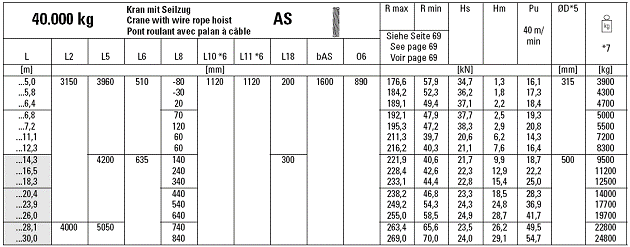

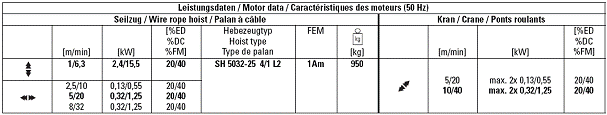

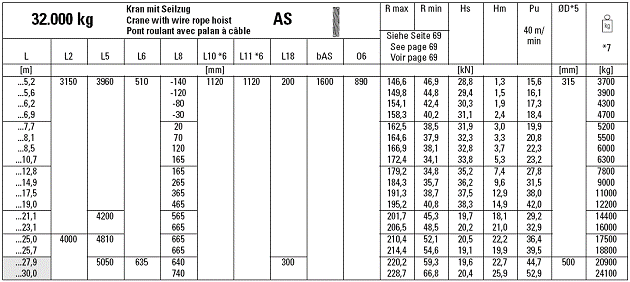

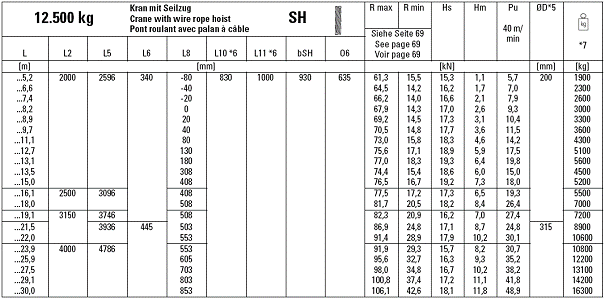

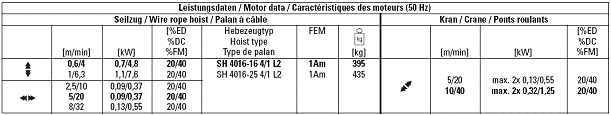

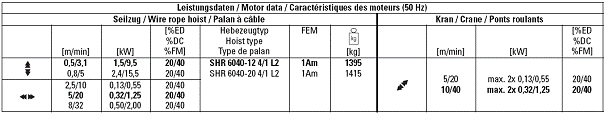

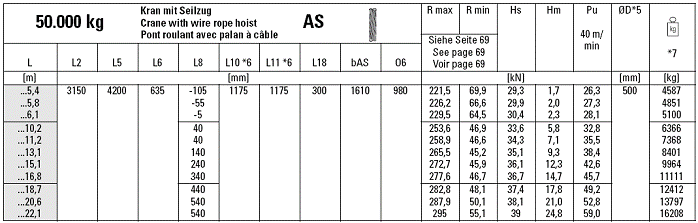

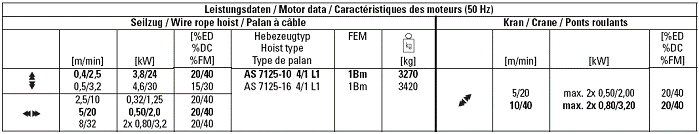

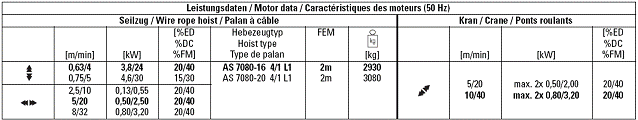

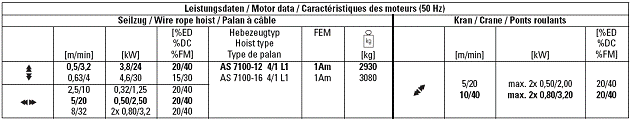

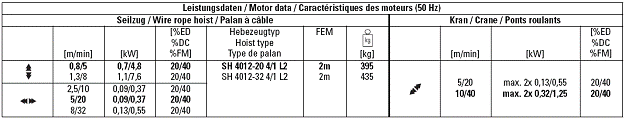

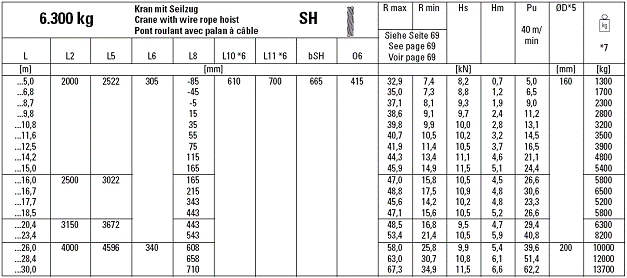

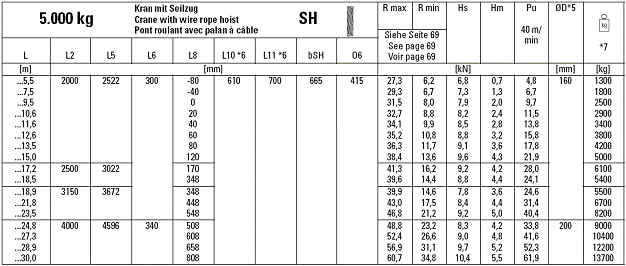

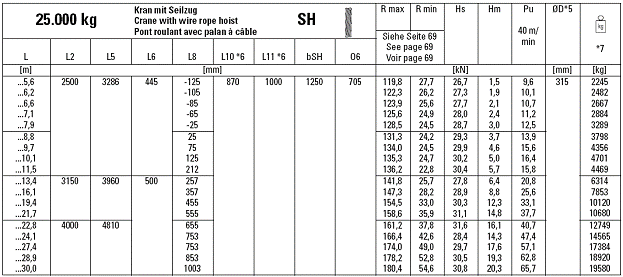

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

*1 Лампы, трубки и пр. *2 Токоподвод *3 Переносной прибор управления *4 См. детальный чертеж балки мостового крана *5 См. детали в пункте «Подкрановые пути», стр. 61 *6 Если главный провод пролегает в области передвижения тали, то происходит увеличение параметров L10 или L11 около 150 мм *7 Кран без подъемного устройства OKB = верх кранового пути OKK= верх моста крана

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран

Кран с канатной талью

Технические показатели – канатная таль – кран
