Комплект проводного видеодомофона с цветным TFT-монитором А4-М4С.
Руководство пользователя

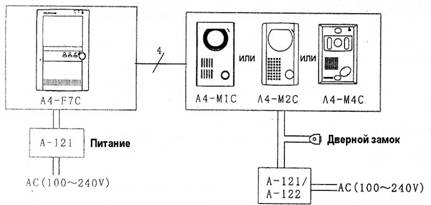

Варианты подключения
Комплект поставки
Внутренний монитор | 1 | Соединительный кабель | 2 |
Винты для крепления | 2 | Руководство пользователя | 1 |
Крепежный кронштейн | 1 | Адаптер питания (А-121) | |
Винты (ST4x25мм) | 2 |
Описание элементов
| 1. Громкоговоритель. 2. Микрофон. 3. TFT дисплей. 4. Индикатор питания. 5. Кнопка монитор 1. 6. Кнопка монитор 2. 7. Кнопка разговора. 8. Кнопка открытия двери. 9. Управление уровнем звука. 10. Управление яркостью. 11. Управление цветностью. |
Подключение

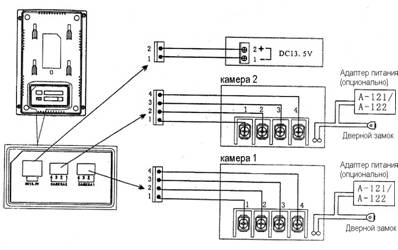

Основной вариант подключения: одна камера, один внутренний монитор

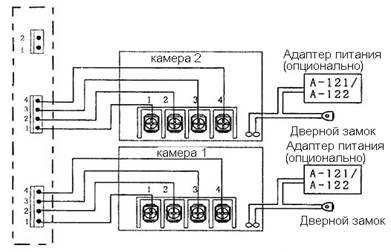

Вариант 2: две камеры, один внутренний монитор
Установка
Выберите место для установки (примерно 1.5м над землей). 1. Установите крепежный кронштейн в выбранном месте. Просверлите в кронштейне отверстие такой величины, чтобы через него мог пройти кабель. Соедините внутренний монитор и внешние устройства кабелем. 2. Установите внутренний монитор сверху в кронштейн и закрепите с обеих сторон винтами. Замечания по установке: Не устанавливайте монитор и камеры в местах, где они могут подвергнуться запылению, воздействию прямых солнечных лучей (или другому яркому источнику света), воздействию влаги или высоких температур (свыше 40°С). Не выбирайте для установки вибрирующие поверхности. Выбирайте для установки монитора место рядом с розеткой питания и чтобы было удобно просматривать изображение на мониторе и работать с кнопками. |
|
Работа
1. Посетитель нажимает кнопку Call на панели внешнего устройства. На внутреннем мониторе раздастся звук и будет показано изображение посетителя в течение 90 секунд. Вы можете нажать кнопку Talk, чтобы поговорить с посетителем.
2. Нажмите Monitor 1 на внутреннем мониторе, вы сможете наблюдать за первым входом, загорится индикатор первого внешнего устройства, снова нажмите кнопку – устройство вернется в режим ожидания. Нажмите Monitor 2 на внутреннем мониторе, вы сможете наблюдать за вторым входом, загорится индикатор второго внешнего устройства, снова нажмите кнопку – устройство вернется в режим ожидания.
3. Во время разговора или наблюдения пользователь может открыть дверной замок, нажав кнопку Release.
4. Пользователь в любой момент может наблюдать за обстановкой вне помещения, нажав кнопку Monitor 1 или Monitor 2, в течение 60 секунд на экране будет отображаться внешняя обстановка, затем изображение автоматически выключится. Чтобы немедленно отключить изображение нажмите кнопку Talk.
5. Настроить насыщенность цвета можно с помощью регулятора Chroma.
6. Настроить яркость цвета можно с помощью регулятора Brightness.
7. Настроить уровень звука можно с помощью регулятора Volume.
Поиск и устранение неисправностей
№ | Неисправность | Возможная причина |
1 | Устройство не работает. | Питание подключено неправильно. Выключатель питания в положении Off. Неправильная полярность при соединении кабелем внутреннего монитора и внешних устройств. |
2 | Вызов и разговор работают, но отсутствует изображение. | Неправильно настроена яркость, разорвана или замкнута линия видеосигнала (белая). |
3 | Вызов работает, но разговор невозможен. | Разорвана или замкнута линия голосовой связи (красная). |
Технические характеристики
1. Монитор
Модель | A4-F7C |
Питание | 13.5 В DC / 1 А |
Кабель | 4-х проводной |
Дисплей | 4-х дюймовый TFT дисплей |
Разговор | “Свободные руки” |
Параметры кабеля | 50м (RVV 22#4 x 0.65 мм) |
Диапазон температур | От 0°С до 40°С |
Масса | 0.4кг |
Размеры | 200 х 135 х 35 мм |
2. Внешнее устройство. Камера
Модель | A4-M1C / A4-M2C / A4-M4C |
Кабель | 4-х проводной |
Камера | 1/3 дюймовая CCD |
Разговор | “Свободные руки” |
Диапазон температур | От -10°С до 40°С |
Масса | 0.33кг (A4-M1C) / 0.56кг (A4-M2C) / 0.23кг (A4-M4C) |
Размеры | 175 х 105 х 35 мм (A4-M1C) 173.5 х 105 х 38 мм (A4-M2C) 142 х 97 х 50.9 мм (A4-M4C) |
3. Дополнительные устройства
Источник питания для электрического замка | 13.5 В DC / 1 А (A-121 или А-122) |
Электрический замок | приобретается отдельно |
4-х проводный кабель | 50м (RVV 22#4 x 0.65 мм) |
Внешнее устройство (блок видеокамеры)
| 1. Высокочувствительный микрофон. 2. Линза камеры: A4-M4 – ч/б CCD, A4-M4C – цветная CCD, A4-M4MS – ч/б CMOS, A4-M4CMS – цветная CMOS. 3. Громкоговоритель. 4. Кнопка вызова посылает сигнал вызова и показывает ваше изображение на внутреннем мониторе. |
Установка камеры
Используйте для подключения только кабели от производителя.
1. На рисунке ниже показаны зоны обзора камеры при установке.
Условия установки
1. Не устанавливайте устройство в местах с чрезвычайно низкой температурой, высокой температурой (выше 40°С), повышенной влажностью и т. п.
2. Не устанавливайте в местах, где на устройство может падать прямой или отраженный солнечный свет.
3. Не устанавливайте в местах, где устройство будет подвергаться воздействию дождя или влаги.
Подключение кабеля
Технические характеристики
Питание | 13.5В ± 0.5В DC / 300 мА (от внутреннего монитора) | |
Подключение | 4-х проводной кабель | |
Тон вызова | Двойной звук маримба | |
Разговор | “Свободные руки” | |
Линзы камеры | 1/3” Ч/Б CCD 1/3” Ч/Б CMOS | 1/3” цветная CCD 1/3” цветная CMOS |
Минимальное освещение | 0.01 люкс (ИК светодиод W/IR) | 1 люкс (ИК светодиод W0/IR) |
Диапазон температур | От -10°С до 40°С | |
Масса | 0.23кг | |
Размеры | 142 х 97 х 50.9 мм |
