МОБИЛЬНАЯ АВТОНОМНАЯ АВТОМОЙКА ТИПА «БКУ 8-АМКТ 1» НА ОДИН ПОСТ, В ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ.

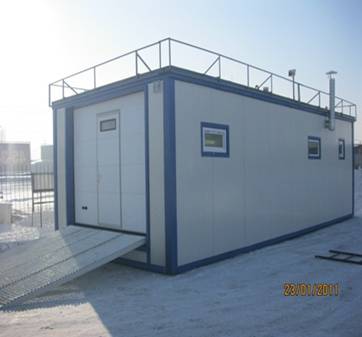

МОБИЛЬНАЯ АВТОМОЙКА ТИПА «БКУ 8-АМКТ 1»

В ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ.

Основные преимущества мобильных автомоек:

Если Вы будете сравнивать классический вариант мойки и наш автономный, мобильный вариант, то сможете найти еще большее количество существенных преимуществ.
1.   Мобильные автомойки не нуждаются в строительстве фундамента.
2.   Прежде чем начать строительство классической мойки необходимо получить определенный комплекс разрешений, к примеру по экологическому контролю. Если Вы приобретаете уже готовую автомойку, Вы можете начинать бизнес без предварительных согласований, не тратя время на получение разрешений, так как мобильные автономные автомойки уже имеют все разрешительные документы СЭС, а также сертификат на пожарное заключение. Оборудование необходимое для оборотной очистки воды установлено в самой автомойке, и поэтому канализация не требуется.
3.   Мобильные автомойки легко поддаются транспортировке и без труда демонтируется.
4.   Для мобильной автомойки нет необходимости подключать канализацию, водопровод и другие инфраструктурных линий.
5.   Наши мобильные автомойки эффективно работают при любых климатических условиях в самых разных регионах РФ, благодаря этому Вы можете использовать свои передвижные автомойки в различных климатических условиях и городах.
6.   Строительство классической автомойки может занимать достаточно длительный срок, в то время как установить и подготовить к эксплуатации мобильную автомойку можно всего за два-три месяца! Экономичная конструкция и высокие показатели эксплуатации делают передвижную автомойку выгодным и эффективным приобретением.

Основные параметры и характеристики

Мобильная мойка предназначена для обслуживания легковых автомобилей. Автономный комплекс представляет собой цельную неразборную конструкцию с уже установленным оборудованием.
Доставляется на место эксплуатации в полной заводской готовности.
Наладка и запуск автомойки осуществляется в течение одного дня.

Климатическое исполнение соответствует УХЛ 1 по ГОСТ 16350, (от -60oС до +40oС) и влажностью 100%.

Архитектурно – строительный отдел.

Стандартный цвет фасада контейнера-стены RAL 9003 (белый), металлический каркас RAL 5005(синий).

Размеры габаритные (ДхШхВ):

№	Наименование контейнера	Длина, мм	Ширина, мм	Высота, мм
1	БКУ 8-АМКТ 1 Вариант 1	8 000	4 300	3 600
2	БКУ 8-АМКТ 1 Вариант 2	8 000	4 300	4 800

Контейнер состоит из одного отсека, который имеет 2 входа, что обусловлено требованиями пожарозащищенности.

Первый отсек:

Данный проект имеет 1 помещение на одно машина место

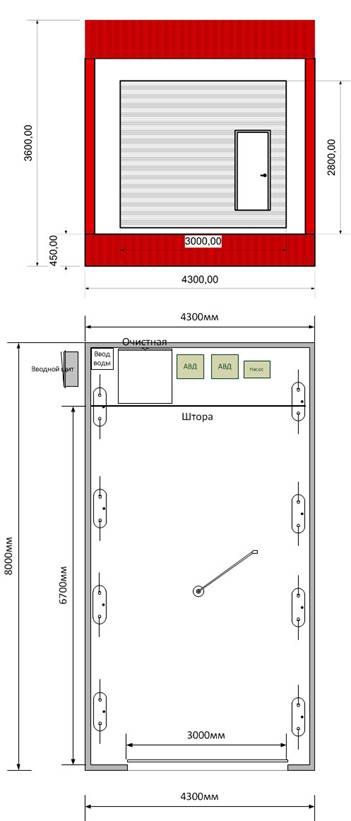

Планировка контейнера в Приложении «Фото»

Конструктивное исполнение контейнера

Блок-контейнер представляет собой каркасную конструкцию по СП 62.13330.2010, в составе которой предусматриваются следующие конструктивные элементы:

·  Жесткий силовой металлический каркас, обеспечивающий достаточную жесткость для перегруза и транспортировки контейнера с оборудованием. Каркас состоит из продольных и поперечных балок и стоек, выполненных из стальных гнутых С-образных профилей. Прочность стенок обеспечивается ребрами жёсткости. Для подъема БК в вертикальных стойках предусмотрены съемные строповочные устройства с верхним расположением;

·  Ограждающими конструкциями являются стеновые трехслойные сэндвич-панели толщиной 80мм с полимерным покрытием наполнение ППС, цвет RAL 9003. Конструкция швов сопряжения потолка, стен и перегородок обеспечивает отсутствие мостиков холода.

·  Дверь противопожарная, искробезопасная оборудована запирающим устройством, а также устройствами, обеспечивают защиту дверей от самооткрывания и их фиксацию в открытом положении. Изнутри двери открываться без ключа. Двери могут быть оборудованы системой санкционированного доступа (порт «Touch Memory» и электронного ключа «Touch Memory»)

·  Ворота въездные секционные с цепным редуктором:

Вариант 1- размерами 3 х 2.3 м (ШхВ) Вариант 2- размерами 3 х 2.8 м (ШхВ) с калиткой

·  Крыша – металлическая каркасная конструкция. Основание – прочная сварная рама. Покрытием являются стеновые трехслойные сэндвич-панели толщиной 80мм с полимерным покрытием наполнение ППС, цвет RAL 5005. Конструкция швов сопряжения потолка, стен и перегородок обеспечивает отсутствие мостиков холода.

Крыша плоская или односкатная.

·  Основание контейнера, утеплённое 500 мм, черновой пол выполнен из листа толщиной 2мм. Чистовой пол покрыт рифленым металлическим листом толщиной не менее 3мм. В основании смонтирован металлический отстойник с перегородками. Отстойник закрыт съемными трапами. Внутри на емкость-отстойник нанесено покрытие «Цинотан» два слоя+ «Ферротан» 2 слоя.

·  Металлические поверхности загрунтованы антикоррозийным грунтом и окрашены двухкомпонентным комплексом «СТРЕЛА». Гарантия на ЛКП покрытие (6 лет).

·  В комплекте контейнера въездной пандус металлический противоскользящий (ДХШХВ) 3000 х 4 300 х 600

·  Снаружи блок-контейнера нанесены знаки запрещающие курение и использование источников воспламенения;

·  Контейнер имеет два заземляющих болтовых зажима (шины), расположенных по диагонали контейнера, зажимы имеют знаки по ГОСТ 2

Конструкция блок-контейнера БКУ ПГБ обеспечивает безопасность обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.1.019-79

Система жизнеобеспечения контейнера в Комплектации №1 состоит из следующих систем:

1.Система вентиляции (в комплекте)

2.Система автономной охранно-пожарной безопасности (дополнительно)

3.Система автономного порошкового пожаротушения (дополнительно)

4.Система отопления (в комплекте)

5.Система освещения и внутренней розеточной сети (в комплекте)

6.Система управлением питания собственных нужд (в комплекте)

7.Система заземления (внутренний видимый контур) (в комплекте)

8.Система молниезащиты. (в комплекте)

9.Система утепленных кабельных вводов и выводов силовых кабелей (в комплекте)

10.Система оборотной очистки воды (в комплекте)

11 Система водоснабжения и канализации

12.Комплект оборудования для уборки автомобилей

Система вытяжной и приточной вентиляции

Система вентиляции предназначена для снабжения моечного комплекса воздухом и для отвода влажности из выделяющего от БКУ 8-АМКТ 1 при работе. Система вентиляции рассчитана на температуру наружного воздуха от -40 ºС до +45 ºС. Температура воздуха внутри контейнера при эксплуатации не ниже +15С.

Система принудительной вентиляции включает в себя следующие оборудование:

Комплект автономной системы вентиляции
Приточная вентиляция	Вытяжная вентиляция
Наименование оборудования	Количество, шт.	Наименование оборудования	Количество, шт.
Регулируемая вентиляционная решетка с ручным приводом	комплект	Дефлектор D 150	комплект
Фильтр	опция	Радиальный вентилятор общего назначения	1
Радиальный вентилятор общего назначения	1	Противопожарный защитный клапан НО	опция
Канальный нагреватель воздуха	1	Система переходов и воздуховодов, решеток жалюзи и т. д. D 150	1
Противопожарный защитный клапан НО	опция	Система управления вытяжной вентиляцией	1
Система переходов и воздуховодов, решеток жалюзи и т. д. D 150	1
Система управления приточной вентиляцией	1
Датчик температуры и влажности с системой управления	опция	Датчик температуры и влажности с системой управления	опция

Принцип работы системы:

Ответственный сотрудник включает и выключает по надобности в ручную на пульте управления систему вытяжной и принудительной вентиляции.

Дополнительно производитель устанавливает систему автоматического контроля над работой вентиляционной системы. Контроль над температурой и влажностью позволяет вести работу вентиляции в автономном режиме без участия сотрудников.

Проект ОПС и система автономной охранно-пожарной безопасности

(опция)

Оборудование охранно-пожарной сигнализации обеспечивает:

·  Защиту от несанкционированного доступа внутрь контейнера (подача сигнала звукового, светового, аналогового на пульт диспетчера)

·  Обнаружение очага пожара, передачи сигналов для систем автоматического пожаротушения и систем дымоудаления (подача сигнала звукового, светового и аналогового на пульт диспетчера)

·  Наличие сигнала от устройства пожарной сигнализации в панель управления EMCP для аварийного отключения ДГУ и на устройство управления генераторным выключателем для его отключения. После отключения ДГУ (при пропадании сигнала «ДГУ в работе») жалюзи должны закрыться для прекращения подачи воздуха внутрь контейнера.

В комплекте защитный наружный кожух для «Призма-200-U»

Система смонтирована согласно СП 5.13130.2009

Система автоматического порошкового пожаротушения Буран 2,5 (опция)

Фото 7

Модуль  порошкового  пожаротушения  предназначен  для  тушения  и  локализации пожаров  твердых  горючих  материалов,  горючих  жидкостей  и  электрооборудования под напряжением в производственных,  складских,  бытовых  и  других  помещениях.  МПП является  основным  элементом  для  построения  модульных автоматических установок порошкового пожаротушения. МПП обладает функцией самосрабатывания при температуре 850С.  МПП не тушит пожары  щелочных и щелочно - земельных металлов и веществ, горящих без доступа воздуха.

Устройство и принцип работы капсулы Буран 2,5.

Модуль  порошкового  пожаротушения  состоит  из  корпуса,  выполненного из двух сферообразных  металлических  частей,  плотно  соединенных  между  собой,  и предназначенных  для  хранения  огнетушащего  порошка,  газообразователя  и электрического  активатора.  При  возникновении  очага  горения  и  достижения газообразующей  смесью  температуры самосрабатывания, внутри корпуса происходит интенсивное газовыделение,  что приводит  к нарастанию давления, разрушению нижней части корпуса  без  образования  осколков  и  выбросу  огнетушащего порошка в зону горения.  Электрозапуск  модуля  осуществляется  импульсом  тока  не менее 100 мА, длительностью не менее 0,1 с. Напряжение  на  контактах модуля должно быть не менее 6 В.

фото фото

Принцип работы системы автоматического порошкового пожаротушения

Оборудование автоматического пожаротушения, охранно-пожарной сигнализации обеспечивает:

− ручной пуск системы пожаротушения от кнопки у входа и внутри в контейнере;

− автоматическое включение предупредительного табло, установленного в нише рядом с входной дверью, о начале пуска средств пожаротушения;

− автоматический пуск огнетушащего вещества через 30 секунд после включения информационных табло и наличие закрытых дверей в контейнере;

− сигнализацию об отключении автоматического пуска средств пожаротушения;

−контроль исправности информационных табло о начале пуска средств пожаротушения;

−отключение автоматического и дистанционного пуска системы пожаротушения при открывании дверей в контейнер.

Система пожаротушения предназначена для ликвидации очагов возгорания внутри контейнера. К местам возможного возникновения пламени относятся турбонагнетатели двигателя и выхлопной коллектор, ЩСН, генератор. Расположение устройств автоматического пожаротушения должно быть выполнено в вышеуказанных

Внутри контейнера в непосредственной близости от входных дверей смонтированы кронштейны для крепления огнетушителей.(1 дверь-1кронштейн-огнетушитель и т. д.). Цвет красный. Огнетушители ОП-3 (З.) (опция)

По требованию Заказчика контейнер комплектуется и оснащается системой аэрозольного пожаротушения в соответствии с требованиями НПБ 88-2001 и НПБ 110-03.

Система отопления

Отопление помещение воздушное, осуществляется при помощи канального электрического нагревателя воздуха приточной вентиляции. Система вентиляции смонтирована таким образом, что в первую очередь включается радиальный вентилятор, затем идет нагрев тенов. Нагреватель воздуха управляется с помощью терморегулятора. Воздушное отопление позволяет через систему воздуховодов равномерно распределить теплый воздух в помещении.

Дополнительно контейнер комплектуется системой водяного отопления (электрокотел) или автономным отоплением на дизельном топливе.

фото фото

Система освещения и внутренней розеточной сети

Система соответствует «Правилам устройства электроустановок», «Правилам технической эксплуатации электроустановок потребителей» и требованиям ГОСТ 12.2.007.0-75.

Система освещения запитана от шкафа собственных нужд, и включает:

- рабочее освещение (220 В переменного тока);

- аварийное освещение (24 В постоянного тока) (опция);

- ремонтное переносное освещение (опция);

- наружное освещение.

Розетки с пружинными крышками, максимальная суммарная мощность розеточной сети – 5 кВт. Все розетки, выключатели освещения имеют информационные надписи о рабочем напряжении.

Вся внутренняя прокладка силовых кабелей выполняется по ПВХ кабельным каналам.

Внутреннее подключение кабелей внутри распределительных коробок выполнено под зажим (евро зажим) и маркируется с помощью принтера.

По требованию Заказчика вся внутренняя прокладка силовых кабелей может быть выполнена по металлическим полкам и металлическим трубам (лоткам).

По умолчанию в комплект входит электрическое оборудование:

№	Наименование оборудования	Количество, шт.
1	Лампы люминесцентные IP65 (1200 мм) Плафон во влагозащищенном корпусе. Внутреннее освещение	8 шт.
2	Светодиодный светильник LED 6Вт 24 В (степень защиты IP 54) аварийное освещение (опция)	4 шт. опция
3	Розетка с пружинной крышкой	5шт.
4	Выключатель освещения	4 шт.
5	Лампа-прожектор на въездной зоне, освещение пандуса.	2 шт.
6	Комплект ламп ЗИП	комплект

Система управлением питания собственных нужд (в комплекте)

Назначение системы управления собственных нужд – обеспечение питанием устройств контейнера для надежной и безостановочной работы автомойки. Система состоит:

- из шкафа питания собственных нужд;

- кабельного ввода от внешнего источника;

- кабельной разводки по контейнеру.

Шкаф собственных нужд (ШСН) устанавливается, согласно технического задания контейнера. Расположение ввода кабеля питания собственных нужд определяется после заказа. Внутреннее подключение кабелей внутри шкафа выполнено под зажим (евро зажим) и имеют маркировку.

Вся проводка внутри шкафа должна имеет нумерацию, все клеммы имеют нумерацию, идентичную схемам подключения. Кабельные вводы в ЩСН выполняются в сальниках.

Шкаф собственных нужд комплектуется устройством защиты от перегрузок и грозовых разрядов, УЗО, электросчетчиком и группой автоматов.

Шкаф собственных нужд управляет:

·  Отоплением;

·  Вентиляцией;

·  Освещением;

·  Внутренней розеточной сетью;

·  Оборудованием моечного комплекс

Система заземления (внутренний видимый контур)

Защитное заземление - это электрическое соединение с землей (ее эквивалентом) металлических нетоковедущих частей, которые могут оказаться под напряжением. Соответственно, при пробое изоляции токоведущего провода на корпус заземленного электроприбора ток будет проходить по заземляющему проводнику (PE), что исключит поражение электрическим током человека.
Цели заземления: защитное заземления служит исключительно для защиты людей от поражения электрическим током.

Внутренний видимый контур с покраской выполнен согласно ПУЭ. Все металлические нетоковедущие части электрооборудования, которые могут оказаться под напряжением вследствие повреждения изоляции, имеют электрическое соединение с видимым контуром заземления.

Система молниезащиты

«Установка молниеприемников или наложение молниеприемной сетки не требуется для зданий и сооружений с металлическими фермами при условии, что в их кровлях используются несгораемые или трудносгораемые утеплители и гидроизоляция. На зданиях и сооружениях с металлической кровлей в качестве молниеприемника должна использоваться сама кровля. При этом все выступающие неметаллические элементы должны быть оборудованы молниеприемниками, присоединенными к металлу кровли, а также соблюдены требования по пункту. 2.6». «ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ» РД 34.21.122-87.

Система утепленных кабельных вводов и выводов силовых кабелей (в комплекте).

В стене контейнера предусмотрен люк для ввода и вывода силовых кабелей. За люком располагается утепленный кабельный ввод «сальник» с отверстиями (количество и диаметры предварительно согласовываются). В комплекте так же поставляются транспортные заглушки из экструдированного пенополистирола.

По умолчанию в комплект входит люк (шкаф) для ввода 200х200, сальниковый резиновый ввод с двумя отверстиями D 63 мм.

Система оборотной очистки воды

Назначение и применение:
Комплексные установки очистки сточных вод типа АРС предназначены для локальной очистки от нефтепродуктов и взвешенных частиц сточных вод автомобильных моек, авто сервисов технического обслуживания - и мототранспорта, строительных площадок, авторемонтных мастерских передвижного состава.
Применение данной системы позволяет экономить до 80% чистой воды. Очищенная вода используется для предварительной и основной мойки.
Установка, помимо очистки воды, позволяет удалять неприятные запахи, вызванные наличием бактерий в воде.
Очищенную воду рекомендуется использовать при предварительном и основном процессах мойки с последующим ополаскиванием автомобиля чистой водой.
На базе данной серии установок, возможно конструирование многопостовых автомоек, постов мойки колес и днища автомобилей.
Простота конструкции и высокая надежность системы позволяет использовать ее в различных климатических условиях, по желанию клиента установка может быть размещена на открытой площадке в утепленном контейнере.
Предварительная очистка воды должна производиться в специальных резервуарах - грязеотстойниках, оснащенных бензомаслоуловителем и тонкослойным модулем.
Грязеотстойники не входят в комплектацию установки. Размеры грязеотстойников определяются на этапе проектирования объектов с учетом рекомендаций производителя или поставщика оборудования.

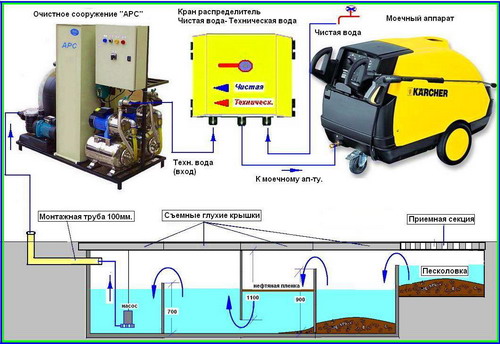

Процесс очистки:

Мобильный автомоечный комплекс БКУ 8-АМКТ поставляется с очистным оборудованием типа АРС-0.8

Краткое описание:
Установка АРС-0.8 (товар сертифицирован) предназначена для очистки сточных вод автомобильных моек: как ручных моющих аппаратов высокого давления, так и автоматических. Данное очистное сооружение позволяет экономить до 85% воды за счет ее очистки и повторного применения. Очищенная вода может использоваться для основной или предварительной мойки.
Установка, кроме очистки воды, позволяет удалять запахи, вызванные наличием бактерий в воде. Погружной насос подает из отстойника оборотную воду через гибкий соединительный шланг которая проходит через песчано-гравийный фильтр и попадает в накопительную емкость очищенной воды. Из накопительной емкости вода после подающего насоса проходит фильтр тонкой очистки и поступает в магистраль для повторного использования.
Сам процесс фильтрации осуществляется непрерывно путем дренажа очищенной воды из накопительной емкости в отстойник через имеющийся для этой цели канал. Так же в процессе работы в оборотную воду дозировано добавляются химические вещества: раствор специализированного средства Karcher RM 851, необходимый для расщепления масел и дезинфекции воды. Давление воды на выходе установки поддерживается в автоматическом режиме, обеспечивающим бесперебойную работу моечной установки. Рекомендуется ополаскивание автомобиля после помывки очищенной водой.
На базе данной системы очистки и рециркуляции воды возможно конструирование многопостовых моющих систем. Простота конструкции и высокая надежность установки позволяет использовать ее в различных климатических условиях.
Диапазон рабочих температур: от +1 °C до +50 °C.

Комплект поставки: - Рама (окрашенная порошковой эмалью).
- Фильтровальная установка с поверхностным насосом, 1 шт.
- Фильтрующий элемент (кварцевый песок), 50 кг.
- Буферная ёмкость 200л, 1 шт.
- Дозирующая станция, 1 шт.
- Автоматический насос, 1 шт.
- Электрический шкаф, 1 шт.
- Система автоматики и сигнализации, 1 шт.
- Выходной фильтр тонкой очистки, 1 шт.
- Руководство по эксплуатации, 1 комплект.
- Паспорт, 1 комплект.
- Сертификаты, 1 комплект.

Дополнительные опции:
- Насосная станция для АВД с подогревом воды.
- Накопительная (буферная) емкость на 500 л.
- Картриджный фильтр тонкой очистки воды.

- Кран-распределитель «Чистая вода-Техническая вода»

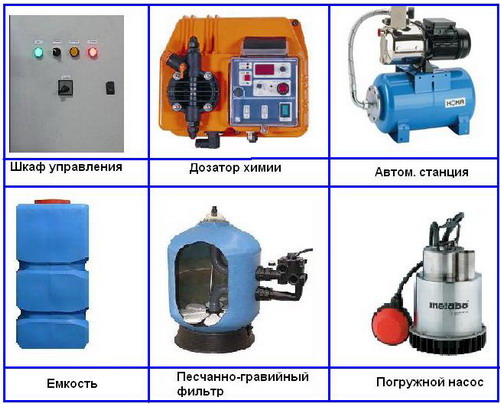

Состав установки:



Показатели очищенной воды:
Параметры очистки сточных вод при использовании очистных установок  серии АРС и  системы отстойников с маслоуловителем:
- Взвешенные вещества (мл/л)………………………………………… .….. < 2,3
- Нефтепродукты (мл/л)……………………………………………..………... < 6,5
- Показатель РН……………………………………………………………...…… 7,4
- Биологическое потребление кислорода (мл/л)…………………………….. 80

Соответствующие показатели выполняются при условии, что смываемая с автомобиля вода не превышает следующих значений:
- Взвешенные вещества (мг/л)................................................................
- Нефтепродукты (мг/л)..............................................................................
- Биологическое потребление кислорода (20-ти кратное) (мг/л)............

Технические показатели система очистки воды:

Наименование	Показатели
Очистная производительность	800
Объем буферной емкости (л)	220
Электропитание	переменный ток 1~ 230 В/ 50 Гц
Потребляемая мощность (КВт)	2.3
Количество моечных постов	1

Система водоснабжения и канализации

На входе водопровода с наружи контейнера установлен кран со штуцером ДУ32 для подачи воды в систему или накопительную емкость. Разводка водопровода выполнена полипропиленовыми трубами до АВД и в зону мойки (кран).

Из отстойника комплекса наружу выведена металлическая труба с краном ДУ 50 для экстренного слива жидкости.

Комплект оборудования для уборки автомобилей

Наименование оборудования	Марка	Кол-во, шт.
Аппараты высокого давления (АВД)	АВД без нагрева HD7/18 4M `EU-I	1
Пенокомплект	Пенная насадка профессиональная	1
Быстросъём ZX.0994
Пылесос	Водопылесос NT 35/1 ECO *EU	1
Поворотная консоль	Поворотная консоль 360*	1
Шланги	Шланг высокого давления гайка/гайка (20 м)	1
Управление переключением	Ручное	1
Держатель для моечного пистолета	Опция	1

Комплект ЗИП

·  Ремонтная краска цвет белый - 1балон;

·  Ремонтный комплекс ЛКП «СТРЕЛА» цвет синий - 0.5 л;

·  Комплект ламп.

Требования для монтажа

Площадка	Подготовленная выровненная площадка (твердое основание)
Водопровод	Подача чистой воды с давлением не менее 2 атм. при диаметре трубы не менее 25 мм
Электрика	15 кВт 380В (при автономном отоплении) и 7 кВт при магистральном

Документация, поставляемая с контейнером

Архитектурно-строительный раздел:

·  Фасады блок-контейнера (с указанием осей, габаритных размеров, проёмов, высотных отметок).

·  Планировка помещений блок-модуля (с указанием осей, отметок чистого пола, наличия каналов проёмов, закладных элементов и их размеров, степени огнестойкости помещений, экспликации помещений).

·  Схему описания блок-контейнера на фундамент (количество точек опирания, их привязка).

·  Вид крепления блок-контейнера к фундаменту.

·  Сертификаты на применяемые материалы.

·  Схема строповки контейнера.

Технологический раздел:

·  Компоновка оборудования с указанием на ней категорий помещений по пожарной опасности, взрывоопасности, опасности поражения электрическим током и обозначением всех установленных в контейнере элементов.

·  Габаритно-монтажный чертёж с точками подключения внешних коммуникаций.

Электротехнический раздел:

·  План расположения силового электрооборудования и прокладки электрических сетей (с указанием классов взрывоопасных и пожароопасных зон, номера электроприёмника по принципиальной схеме, его мощности, маршрутов кабельных связей, способа их прокладки).

·  Кабельнотрубный журнал, схемы (таблицы) подключений.

Схемы электрические принципиальные щита собственных нужд.

·  План осветительной сети (с указанием классов взрывоопасных и пожароопасных зон, нормируемых уровней освещённости, типа, мощности и высоты подвеса светильников, маршрутов кабельных связей, их типов и сечений, привязочных размеров для светильников или ряда светильников, наименования групп в соответствии со схемами щитов).

·  Спецификации оборудования, изделий и материалов по разделу.

Примечания:

·  Вся документация оформлена в соответствии с требованиями правил, норм и стандартов (ГОСТ ЕСКД, СПДС и др.) действующих на территории РФ.

·  Паспорта, сертификаты, руководства по эксплуатации на установленное оборудование.

Маркировка, упаковка и консервация

·  Маркировка контейнера выполняться на табличке в соответствии с ГОСТ .

·  Транспортная маркировка при транспортировании без упаковки имеет маркировку по ГОСТ .

·  Условия транспортировки и хранения контейнера в части воздействия климатических факторов по группе условий хранения 7 (Ж1) согласно ГОСТ на допустимый срок сохраняемости до ввода в эксплуатацию 1,5 года.

Гарантия от Производителя

Производитель гарантирует:

·  Надежную и безаварийную работу всего оборудования контейнера при соблюдении условий хранения, транспортировки и эксплуатации;

·  Безвозмездное устранение отказов и неисправностей, возникших по вине изготовителя или вследствие брака оборудования, поставленного изготовителем в течение всего гарантийного срока;

·  Гарантийный срок на поставленное изделие – 12 месяцев с дату запуска оборудования в эксплуатацию, но не более 24 месяцев с даты отгрузки контейнера.

Комплектовочная ведомость автомоечного комплекса типа БКУ 8-АМКТ

БКУ 8-АМКТ Вариант 1	БКУ 8-АМКТ Вариант 2
Наименование	Количество, шт.	Наименование	Количество, шт.
Блок-контейнер 8х4.3х3.6	1	Блок-контейнер 8х4.3х4,8	1
Количество помещений	1	Количество помещений	1
Пандус въездной 3х4.3х0.6	1	Пандус въездной 3х4.3х0.6	1
Ворота секционные ЦР 3х2.3	1	Ворота секционные ЦР 3х2.8 с калиткой	1
Дверь противопожарная 0.96х2.05	1	Дверь противопожарная 0.96х2.05	1
Съемные крышки на отстойник	комплект	Съемные крышки на отстойник	комплект
Штора ПВХ 4х2	1 шт.	Окна ПВХ 0.3х0.7	4 шт.
		Штора ПВХ 4х3	1 шт.
		м/к под рекламный щит	комплект
Система вентиляции
Приточная руч. вкл.	комплект	Приточная авт. вкл.	комплект
Вытяжная руч. вкл.	комплект	Вытяжная авт. вкл.	комплект
Система отопления
Канальный нагреватель воздуха	1	Канальный нагреватель воздуха	1
Система управлением питания собственных нужд
Щит управления освещением, отоплением, вентиляцией, розеточной сетью, и т. д.	1	Щит управления освещением, отоплением, вентиляцией, розеточной сетью, аварийным освещением и т. д.	1
Вводной щит (снаружи контейнера)	1	Вводной щит (снаружи контейнера)	1
Система освещения и внутренней розеточной сети
Лампы люминесцентные IP65 (1200 мм) Плафон во влагозащищенном корпусе. Внутреннее освещение	8 шт.	Лампы люминесцентные IP65 (1200 мм) Плафон во влагозащищенном корпусе. Внутреннее освещение	8 шт.
Розетка с пружинной крышкой	5шт.	Светодиодный светильник LED 6Вт 24 В (степень защиты IP 54) аварийное освещение (опция)	4 шт.
Выключатель освещения	4 шт.	Розетка с пружинной крышкой	5шт.
Лампа-прожектор на въездной зоне, освещение пандуса.	2 шт.	Выключатель освещения	4 шт.
		Лампа-прожектор на въездной зоне, освещение пандуса.	2 шт.
Комплект ламп ЗИП	комплект	Комплект ламп ЗИП	комплект
Система заземления (внутренний видимый контур)
	комплект		комплект
Система молниезащиты
	комплект		комплект
Система утепленных кабельных вводов и выводов силовых кабелей
	комплект		комплект
Система оборотной очистки воды
Установка АРС-0.8	1 шт.	Установка АРС-0.8	1 шт.
Отстойник кессон	4 м3	Отстойник кессон	4 м3
Съемные трапы кессон	6 шт.	Съемные трапы кессон	6 шт.
Система водоснабжения и канализации
Кран со штуцером ДУ32	1
Кран ДУ50	1
Трубопровод и его элементы (п/п трубы)	комплект	Трубопровод и его элементы (п/п трубы)	1
Оборудование для уборки автомобилей
АВД без нагрева HD7/18 4M `EU-I	1	АВД с нагревом HD7/18 4M `EU-I	1
Пенокомплект	1	Пенокомплект	1
Водопылесос NT 35/1 ECO *EU	1	Водопылесос NT 35/1 ECO *EU	1
Поворотная консоль 360*	1	Поворотная консоль 360*	1
Шланг высокого давления гайка/гайка (20 м)	1	Шланг высокого давления гайка/гайка (20 м)	1
Управление переключением ручное	1	Управление переключением ручное	1
		Держатель для моечного пистолета	1

МОБИЛЬНАЯ АВТОНОМНАЯ АВТОМОЙКА ТИПА «БКУ 8-АМКТ 1» НА ОДИН ПОСТ, В ПОЛНОЙ ЗАВОДСКОЙ ГОТОВНОСТИ.
