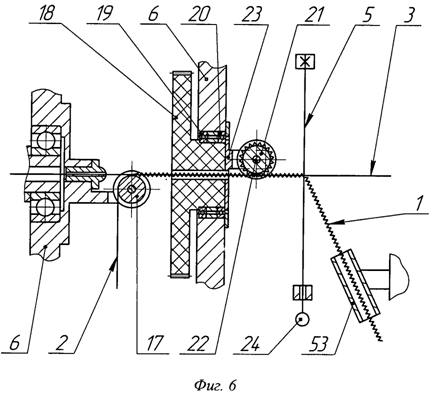

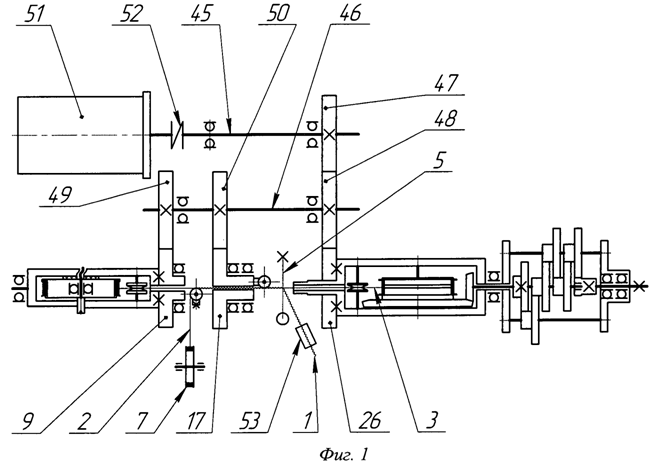

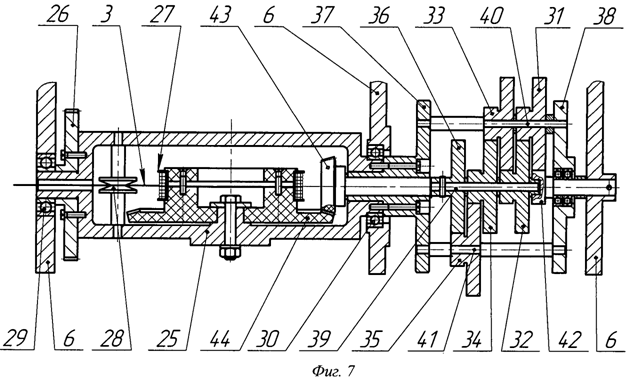

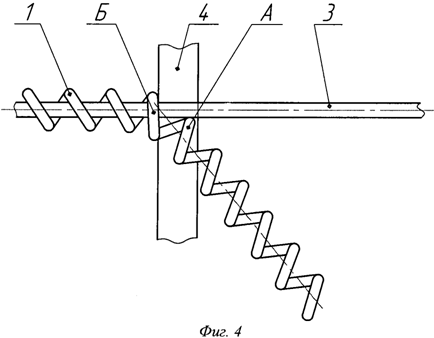

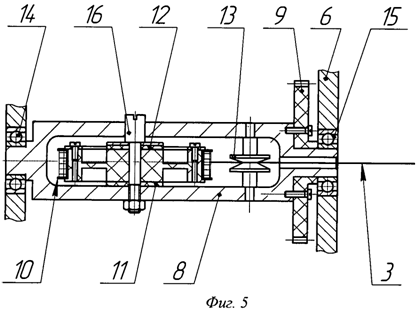

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ВИНТОВЫХ СПИРАЛЕЙ, УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ, МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ КЕРНА, ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ ВИНТОВОЙ СПИРАЛИ С КЕРНА (57) Реферат: Изобретение относится к машиностроению и может быть использовано при изготовлении винтовых спиралей. Способ включает закрепление материала на керне, сообщение ему вращательно-поступательного движения, навивку винтовой спирали на керн и снятие витков спирали с керна с помощью упора. Вначале вручную пропускают непрерывный керн через мотовило, при подходе крайнего витка на свободном конце спирали к упору прекращают движение керна с навитой на него спиралью, вручную снимают с керна, по меньшей мере, один крайний виток, затем вводят упор в соприкосновение с расположенным на керне крайним витком спирали так, чтобы он препятствовал перемещению этого витка спирали совместно с керном. Упор размещают для препятствия вращению снятого с керна витка спирали вокруг оси симметрии рабочего участка керна. Затем осуществляют беспрерывное снятие витков спирали с керна возобновлением его вращательно-поступательного движения. Устройство содержит смонтированные на станине по ходу техпроцесса механизм смотки керна, катушку с навиваемым материалом, механизм перемещения непрерывного керна, мотовило и упор. Мотовило выполнено с возможностью ограничения проскальзывания витков спирали относительно керна, а упор - с возможностью ограничения перемещения крайнего витка на свободном конце спирали совместно с керном и вращения снятого с него витка спирали вокруг оси симметрии его рабочего участка. Повышается точность и надежность изготовления винтовой спирали. 4 н. и 8 з. п. ф-лы, 7 ил. Изобретение относится к области изготовления винтовых спиралей, а именно к спирализационным машинам (устройствам), с помощью которых обеспечивается деформация проволоки (материала) путем ее навивки на непрерывный керн. |
