РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

94479

(13)

U1

(51) МПК

B01D45/12 (2006.01)

(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ

Статус: по данным на 27.05.2010 - действует

(21), (22) Заявка: /22, 15.02.2010

(24) Дата начала отсчета срока действия патента:
15.02.2010

(46) Опубликовано: 27.05.2010

Адрес для переписки:
, ГОУ ВПО "КубГТУ", отдел интеллектуальной и промышленной собственности, проректору по НиИД, проф.

(72) Автор(ы):
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУ ВПО "КубГТУ") (RU)

(54) ПРЯМОТОЧНЫЙ СПИРАЛЬНЫЙ СЕПАРАТОР


Формула полезной модели

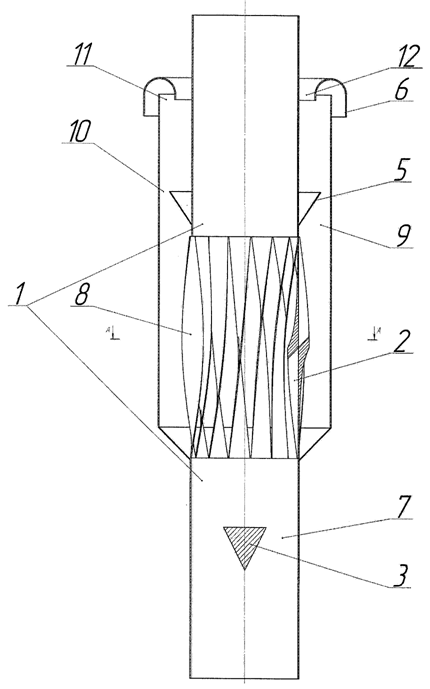

1. Прямоточный спиральный сепаратор, содержащий корпус с входным и выходным патрубками, многозаходную винтовую колонну, отличающийся тем, что внутри входного патрубка установлена распределительная вставка, выполненная в виде тела формы, например, конусной, винтовая многозаходная колонна закрыта обечайкой в виде цилиндрического патрубка заглушенного с одной стороны, внутри обечайки соосно на выходном патрубке установлено отсекающее устройство в виде конусного элемента, в верхней части обечайки установлен каплеуловитель.

2. Прямоточный спиральный сепаратор по п.1, отличающийся тем, что площадь тыльной стороны распределительной вставки не должна превышать половины площади проходного сечения корпуса.

3. Прямоточный спиральный сепаратор по п.1, отличающийся тем, что диаметр обечайки соответствует 1,2-2 диаметра корпуса, а длина ее, начиная от заглушенной части, не превышает длины всего корпуса.

4. Прямоточный спиральный сепаратор по п.1, отличающийся тем, что меньшее основание отсекающего устройства равно внешнему диаметру патрубка корпуса, а большее основание отсекающего устройства равно 1,25-1,9 диаметра патрубка.

5. Прямоточный спиральный сепаратор по п.1, отличающийся тем, что диаметр внутренней части каплеуловителя равен 1,2-1,6 диаметра корпуса, а диаметр внешней части каплеуловителя равен 1,3-3 диаметра корпуса.
