Настройка VoIP шлюза D-Link DVG-5112S

Настройка VoIP шлюза D-Link DVG-5112S

- Включите питание VoIP шлюза

- Соедините напрямую ваш компьютер и VoIP шлюз кабелем, который поставляется в комплекте с устройством. Кабель следует подключать к порту LAN на VoIP шлюзе.

- В параметрах сетевой карты вашего компьютера, включите режим на автоматическое получение IP-адреса.

- После получения ip-адреса, запустите любюй интернет браузер и в пустой адресной строке введите адрес http://192.168.8.254 и нажмите Enter

- Далее у вас должна отобразиться страница, см. рис. 1.1

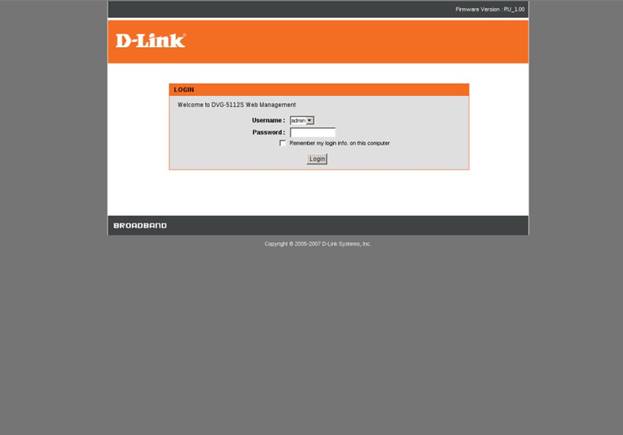

Рис. 1.1

-  Нажмите на Login, после чего вы попадёте на следующую страницу. См. рис. 1.2

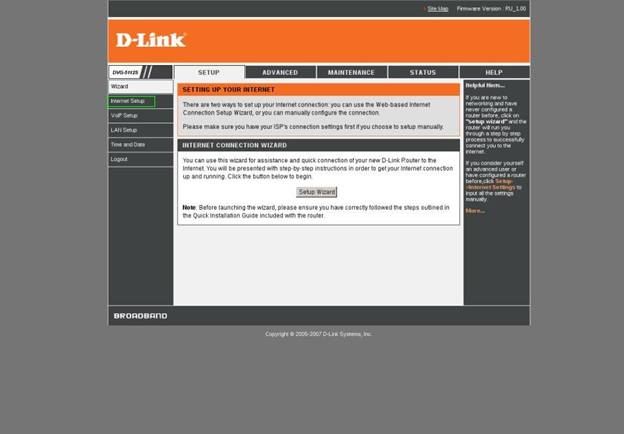

Рис. 1.2

- Зайдите в раздел Internet Setup

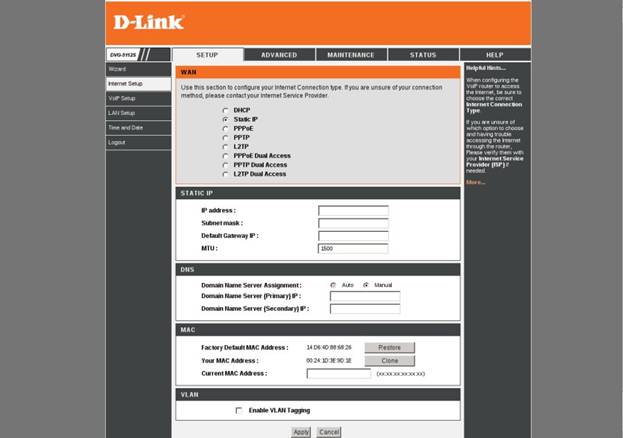

Рис. 1.3

- Выберите интересующий для вас тип подключения

После ввода всех параметром нажмите Apply внизу.

Перейдем в раздел VoIP Setup

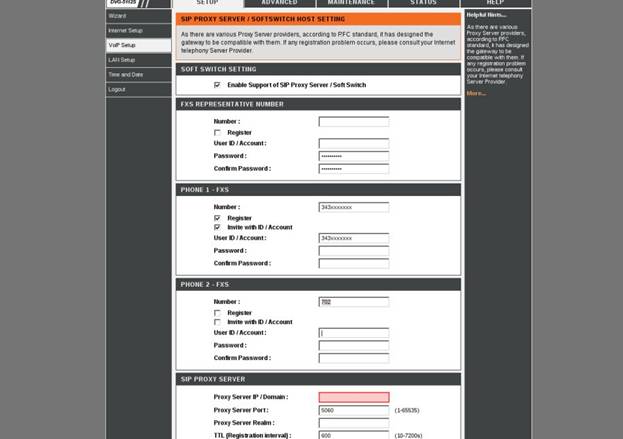

Рис. 1.4

Установите все галочки как указано на снимке а также впишите SIP ID, password и Sip Proxy Server.

Нажать Apply внизу.

Таким образом мы настроили порт Phone 1 на шлюзе

Переходим в раздел ADVANCED

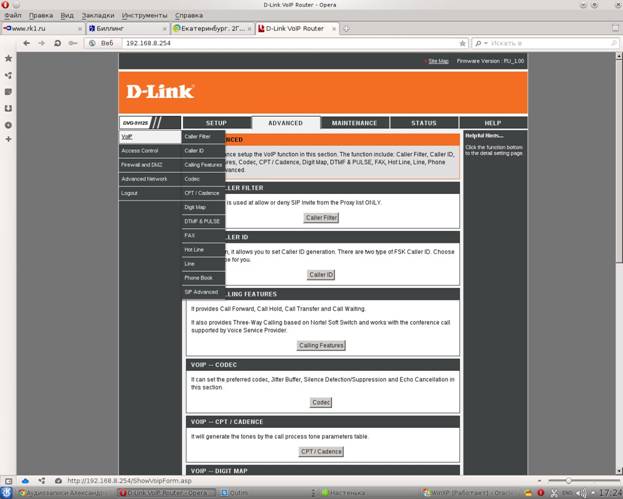

Рис. 1.5

Далее переходим в меню Codec

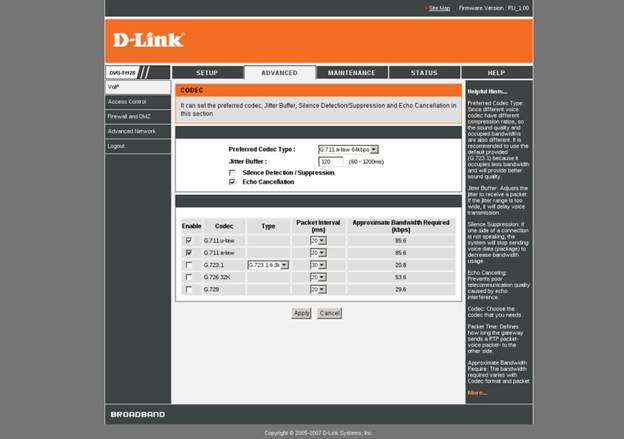

Рис. 1.6

Выставляем G.711 a-law и снимаем галочки с других кодеков. Нажимаем Apply

Вернёмся в меню ADVACED и зайдем в раздел FAX

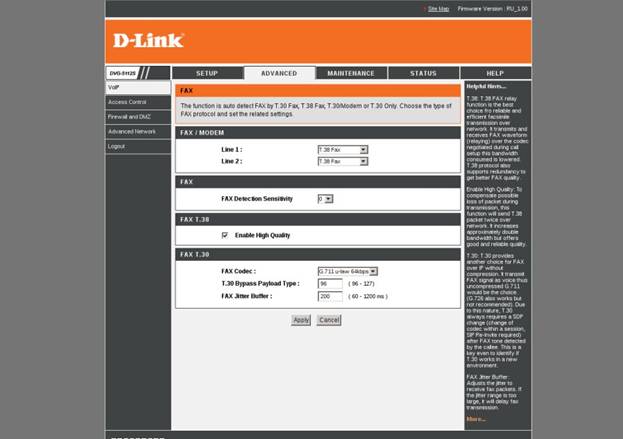

Рис. 1.7

Выставим T.38 для каждой линии. Нажмём Apply.

Если шлюз подключается через NAT, необходимо прописать STUN в

ADVANCED – Advanced Network – NAT Traversal – STUN client.

Однако, в зависимости от производителей роутеров, может использоваться различный тип NAT`а, что может сказаться на корректной работоспособности телефонии. Бываем встречаются «кривые» stun клиенты.

В случае проблем при работче через NAT, нужно(при возможности) прокинуть все UDP порты на роутере а на шлюзе отключить STUN Client и прописать NAT PUBLIC IP (Публичный IP адрес на роутере) том же разделе настроек.

После всех изменений, шлюз нужно перезагрузить. Под кнопками Apply и Cancel появится Save & Restart и далее Reboot.
