ПРОДВИНУТОЕ УПРАВЛЕНИЕ ВЫПАРКОЙ
 |
Оптимизация выпарки посредством управлений
Содержание:
1. Общее................................................................................ 3
1.1 Уровни контроля............................................................................................ 3
1.2 Цели управления.......................................................................................... 3
2. Оптимизация посредством регулирований....... 5
2.1 Регулирование производительности....................................................... 5
2.2 Интеллектуальные регулирования пара................................................. 5
2.3 Регулирование содержания сухого вещества крепкого черного щелока 5
2.4 Регулирование уровня бака среднего щелока...................................... 5
2.5 Предотвращение пенообразования......................................................... 6
2.6 Регулирование содержания сухого вещества подаваемого щелока 6
2.7 Регулирование омыливания...................................................................... 6
3. Рапортирование эффективности........................... 7
4. Дисплеи и оперирование.......................................... 7
5. Оборудование................................................................ 7
Результаты продвинутого управления.................8
Проекты модернизации автоматизации
выпарных установок ................................9
Оптимизация выпарки посредством управлений
1. Общее
1.1 Уровни контроля
Система управления выпарной установкой Metso Automation состоит из трех иерархических уровней. АСУ ТП Metso DNA отвечает за функции всех этих уровней.
 | |
 | |
| |
 |
Базовая автоматизация выпарной установки состоит из обычных базовых управлений, например управлений моторами и клапанами, блокировок, регулирований уровня и т. д. Базовый уровень контроля действует или в зависимости от заданий и инструкций, заданных супервизорными контролями, или по заданию, полученному от оператора.
Предпосылкой описанного в этом техническом описании объема автоматизации являются подходящие к данным управлениям контрольно-измерительные приборы.
1.2 Цели управления
Цель выпарной установки - сгущение слабого черного щелока подаваемого с промывки на сжигание в СРК. С точки зрения оперирования СРК, очень важно поддерживать содержание сухого вещества черного щелока как можно выше. Пропущение этого задания вызывает трудности в процессе сжигания в СРК. Это причиняет плохое качество зеленого щелока и сложности в каустизации. Неэффективные химикаты могут сохраняться в циркуляции щелока, и это, конечно, значительно ослабляет технические характеристики выпарки черного щелока. Без настоящего контроля оперирование выпарной установки становится узким местом в производстве целлюлозы.
Самые важные выгоды системы управления выпарной установкой:
· качество крепкого щелока
· высокое содержание сухого вещества в крепком щелоке
· производство в соответствии с подачей пара
· управление загрязнением
· управление циклом промывки
· оптимизация потребления пара
· Минимальные помехи производства
Выше указанные цели достигаются посредством следующих функций и управлений:
· Управление выпаркой "под одной кнопкой"
· Регулирование пара среднего и высокого давления
· Регулирование содержания сухого вещества крепкого щелока
· Регулирование содержания сухого вещества крепкого черного щелока
· Регулирование уровня бака среднего черного щелока
· Регулирование разрежения
· Регулирование содержания сухого вещества питательного щелока
· Предотвращение пенообразования
· Регулирование омыливания
· Расчеты и рапортирование эффективности выпарки
· Расчеты и рапортирование загрязнения
Ниже представляется общая структура оптимизации выпарной установки:
 |
2. Оптимизация посредством регулирований
2.1 Регулирование производительности
Производительность определяется с помощью вставленного задания на содержание сухого вещества крепкого черного щелока, а также заданием подачи свежего пара.
Количество свежего пара и содержание сухого вещества подаваемого в концентратор щелока создают основу для расчетов количества добавляемой к щелоку воды для достижения желаемого содержания сухого вещества крепкого черного щелока. Затем расход щелока совмещается с рассчитанным количеством подаваемой в концентратор воды.
2.2 Интеллектуальные регулирования пара
Регулирование пара низкого и среднего давления определяет общее производство выпарной установки. Интеллектуальные регулирования пара оптимизируют профиль загрязнения везде на выпарной установке.
2.3 Регулирование содержания сухого вещества крепкого черного щелока
При регулировании содержания сухого вещества концентратора определяется подаваемый к концентратору расход щелока на основе задания подаваемых к концентратору сухого вещества и свежего пара, а также выходящего с концентратора сухого вещества. Входящее в концентратор содержание сухого вещества определяется на основе точки кипения щелока после блока предыдущей ступени.
2.4 Регулирование уровня бака среднего щелока
Регулирование уровня бака основывается на разницу расходов входящего и выходящего щелока. Так как измерения расхода не являются аккуратными, регулятор вставит уставку в соответствии с изменениями. Расход питательного щелока позволяет регулировать разницы расходов.
2.5 Предотвращение пенообразования
Регулятор температуры входящего щелока поддерживает достаточно высокую температуру по сравнению с температурой выпарной установки, куда щелок подается. Это предотвращает пенообразование на стороне подачи щелока. Если разница между температурами становится слишком низкой, уставка содержания сухого вещества подаваемого щелока поднимается. Использование укрепляющего щелока увеличивается и температура подаваемого щелока поднимается.
2.6 Регулирование содержания сухого вещества подаваемого щелока
Перед баком слабого черного щелока сгущают откачиваемый с промывки черный щелок. Содержание сухого вещества щелока рассчитывается на основе расхода щелока входящего с варки. Сгущение щелока предотвращает пенообразование в испарителе, стабилизирует содержание сухого вещества подаваемого щелока и создает баланс между секторами слабого и крепкого щелока выпарной установки.
2.7 Регулирование омыливания
Уровень бака щелока поднимается до предела омыливания посредством регулирования омыливания. Как уровень бака мыла, так и его температура регулируются для того, чтобы своевременно останавливать омыливание.
Омыливание продолжается до того, как следующие условия осуществляются:
1. Температура мылосодержащего щелока, входящего в мыльный бак, слишком высокая.
2. Уровень бака мыла слишком высокий.
3. Оператор остановил процесс.
После этого уровень падает до предыдущего значения ровной скоростью и нормальный контроль скорости включается.
3. Рапортирование эффективности
Вся необходимая информация для контроля эффективности имеется на дисплее.

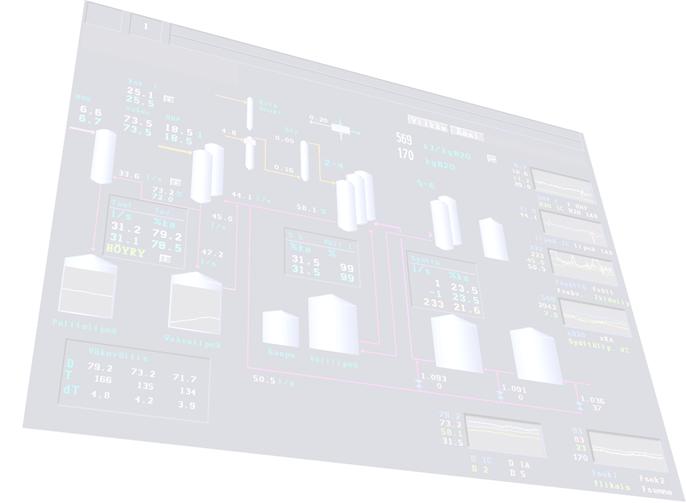

4. Дисплеи и оперирование
Дисплеи разработаны так, что можно найти данные по процессу от длительного и короткого периода времени. Дисплеи имеют прямую связь с иерархией базового уровня. Это позволяет использование одних и тех же дисплеев на обеих уровнях. Таким образом, пользовательские интерфейсы аналогичные везде на выпарной установке.
Основа проектирования дисплея - предоставить оператору общий вид процесса для того чтобы управлять взаимодействующими параметрам с помощью минимального количества дисплеев. Таким образом, можно понимать процесс и настроить его эффективно.
Перечень дисплеев: Кол-во:
1. Ход выпарной установки 1
2. специфицированные параметры, включенные управления, рапортирование 1
3. Регулирование загрязнения выпарки 1
4. Меню трендов 1
5. Тренды 30
6. Контроль оптимизации включен 1
5. Оборудование
Оптимизация выпарной установки требует одну (1) процессовую станцию.
 |
|
|
 |
|
|
