Подавитель сигнала мобильного телефона GL003

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

Предисловие

Содержание

·	Изучите в первую очередь
	Общий вид
	Вид сверху
	Вид справа
	Вид снизу
·	Функции
	Рабочие параметры
	Технические характеристики
	Подключения
·	Компоненты
	Дистанционное управление
	Антенна
	Сетевой адаптер
	Стальной монтажный крепеж
·	Подготовка и эксплуатация
	Распаковка
	Подключение системы
	Включение устройства
	Выключение устройства
·	Эффективность постановки помех
	Теоретические принципы работы
	Типовой протокол испытаний
·	Принципиальная схема устройства подавления
·	Выбор места установки
·	Вопросы, на которые нужно обратить внимание
·	Вопросы и ответы

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

Данное устройство может использоваться в любом месте, где запрещено использование мобильных телефонов

Спасибо за то, что вы остановили свой выбор на этом подавителе сигнала сотового телефона! Для быстрейшего ознакомления с работой данного устройства, в настоящем руководстве конечного пользователя приводятся подробные сведения об устройстве, способах его применения, комплектности системы, вопросы, на которые нужно обратить внимание, а также различные примечания. Данные модели подавителей сигналов сотовых телефонов прошли строгую проверку и сертифицированы на соответствие требованиям TCSPJI(Telephony Conferencing Service Provider Jammer Interface) и CQST(Communication and Quantitative Skills Test).

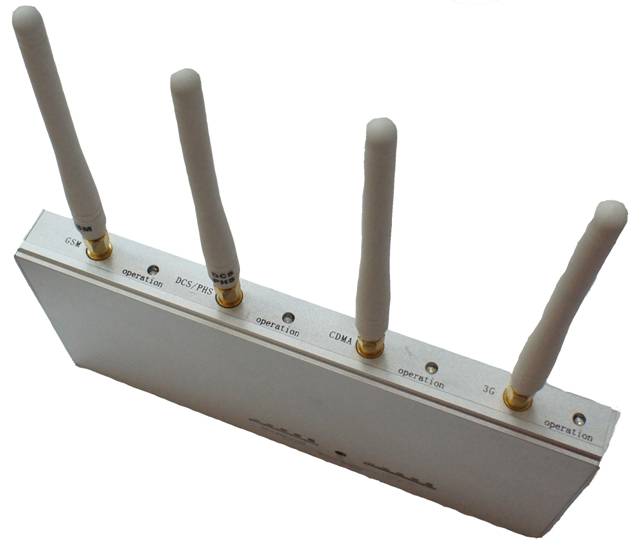

Изучите в первую очередь Далее приводятся сведения о подавителе сигнала, ознакомление с методами работы, элементами управления и другим оборудованием. Общий вид основного блока

РЧ-выходы GSM/DCS/PHS/CDMA/3G (на антенны) Светодиодная индикация GSM/DCS/PHS/CDMA/3G (включается при работе оборудования)

Функции Далее приводятся некоторые функции подавителя связи. Рабочие параметры

Выходной разъем	Частота	Средняя выходная мощность	Выходная мощность канала
DCS/PHS	МГц	33 дБм	3 дБм / 30 кГц (мин)
GSM	925-965 МГц	33 дБм	5 дБм / 30 кГц (мин)
CDMA	865-885 МГц	33 дБм	6 дБм / 30 кГц (мин)
3G	МГц	33 дБм	3 дБм / 30 кГц (мин)
Питание: Сетевой адаптер (~ 220 В, = 5 В); Радиус подавления: (2-50) м, -75 дБм
Энергопотребление: 30 Вт; Вес: 1 кг; Размеры: (ширина, высота, длина) 214*22*100 мм

Использование технологии помех сверхвысокой частоты; поддержка сигнала 3G и дистанционная сигнализация. В радиусе 3 метров выходная мощность регулируется с помощью интеллектуальной технологии управления. Высокомощные каналы с большим номинальным радиусом подавления. Эффективная избирательность, подавление только нисходящих каналов и отсутствие помех для базовой станции. Встроенные функции: схема медленного запуска устройства для предотвращения искрения при включении и выключении устройства. Дополнительно, конструктивные особенности обеспечивают высокую точность поддержания технических характеристик, приведенных в таблице.

Технические характеристики

Вид справа

Вид снизу

Гнездо крепления

Вход питания

Индикатор питания

Питание Вкл./Выкл.

Вид сверху

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

GSM/DCS ненаправленная Усиление: 1-2 дБи Стандарт разъема: SMA

CDMA/PHS ненаправленная Усиление:1-2 дБи Стандарт разъема: SMA

Компоненты системы Данный подавитель связи состоит из нескольких компонентов. В состав входят центральный блок подавления, дистанционное управление, сетевой адаптер и стальной монтажный крепеж. В данном разделе кратко описаны функции основных компонентов. Пульт ДУ

Антенны

Сетевой адаптер

Монтажный уголок

Тренога со штативом

Подготовка и эксплуатация Распаковка Осторожно откройте упаковочную коробку и сохраните ее на случай транспортировки в будущем. Проверьте наличие и сохранность всех компонентов. Если обнаружится плохое состояние или повреждение компонентов, немедленно свяжитесь с поставщиком. Подключение системы

3

Стальной крепеж блока

После подсоединения всех компонентов, подключите разъем постоянного тока кабеля питания к гнезду питания устройства, а другой разъем кабеля – к гнезду подачи питания адаптера. На рисунке справа показана полностью смонтированная система.

Пульт ДУ

Тренога со штативом

Основной блок

Антенны

Выключение питания. Выключение GSM/DCS/PHS. Выключение CDMA/3G

Включение питания Включение GSM/DCS/PHS Включение CDMA/3G

Четыре разъема стандарта SMA, используемые для подключения антенн (CDMA/GSM/DCS/PHS/3G) Один разъем электропитания (вход = 5 В)

Подключение

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

Включение подавителя связи После подсоединения всех периферийных компонентов и соединительных кабелей, включите подавитель связи согласно следующим пунктам: ¥ Найдите гнездо сетевого электропитания системы (постоянный ток, 5 В, В) на лицевой панели системы, и выполните подключение, как показано ниже:

Максимальный выход мощности базового блока соответствует по умолчанию рабочим условиям, приведенным ниже:

¥ Повторное нажатие кнопки 1800M&900M вызовет переключение на среднюю выходную мощность, что соответствует рабочим условиям системы, приведенным ниже:

Максимальная выходная мощность
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода DCS/PHS
5 дБм / 30 кГц	3 дБм / 30 кГц
Гнездо РЧ-выхода CDMA	Гнездо РЧ-выхода 3G
6 дБм / 30 кГц	3 дБм / 33 кГц

Нажатие кнопки 1800M&900M вызовет переключение на высокую выходную мощность, что соответствует рабочим условиям системы, приведенным ниже:

Высокая выходная мощность
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода DCS/PHS
3 дБм / 30 кГц	0 дБм / 30 кГц
Гнездо РЧ-выхода CDMA	Гнездо РЧ-выхода 3G
4 дБм / 30 кГц	0 дБм / 30 кГц

Средняя выходная мощность
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода DCS/PHS
1 дБм / 30 кГц	-2 дБм / 30 кГц
Гнездо РЧ-выхода CDMA	Гнездо РЧ-выхода 3G
2 дБм / 30 кГц	-2 дБм / 30 кГц

Третье нажатие кнопки 1800M&900M вызовет переключение на низкую выходную мощность, что соответствует рабочим условиям системы, приведенным ниже:

Низкая выходная мощность
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода DCS/PHS
-1 дБм / 30 кГц	-4 дБм / 30 кГц
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода 3G
0 дБм / 30 кГц	-4 дБм / 30 кГц

Четвертое нажатие кнопки 1800M&900M вызовет переключение на самую низкую выходную мощность, что соответствует рабочим условиям системы, приведенным ниже:

Предельно низкая выходная мощность
Гнездо РЧ-выхода GSM	Гнездо РЧ-выхода DCS
-3 дБм / 30 кГц	-5 дБм / 30 кГц
Гнездо РЧ-выхода CDMA	Гнездо РЧ-выхода PHS
-3 дБм / 30 кГц	-6 дБм / 30 кГц

Нажатие кнопки вызовет постепенное повышение мощности на РЧ-выходе подавителя связи. Выключение подавителя связи   Нажатие кнопки приводит к прекращению работы подавителя связи. Эффективность подавления связи Теоретические принципы работы Для устойчивой беспроводной связи требуется достаточно высокое соотношение сигнал - шум, что обеспечивает надежный прием сигнала и выполнение операций связи. Подавитель сигнала мобильной связи производства нашей компании работает по принципу нарушения условий приема сигнала сотового телефона и разрыва соединения сотового телефона с базовой станцией; он генерирует сигнал помехи, в результате чего подавитель связи производит прием на рабочей частоте сотового телефона. Действие подавителя связи имеет определенную дальность. Радиус подавления на открытом пространстве зависит и от ослабления, и от уровня сигнала принимаемой базовой станции. Соотношение между расстоянием и ослаблением приводится в следующей таблице. Зная выходную мощность канала, уровень сигнала базовой станции и характеристику направленности антенны, можно рассчитать радиус покрытия по следующей формуле: Pch+Gat–L+FAF≥Prx где

Pch:	минимальная выходная мощность на канале устройства подавления.
Gat:	коэффициент усиления антенны
L:	ослабление канала
FAF:	дополнительное затухание канала, равное 6 дБ.
Prx:	интенсивность сигнала базовой станции

Сравнение расстояния и ослабления L900 = 32 + 20logd+FAF L1800 = L900 + 6d результат расчета приводится в метрах

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

1. При использовании ненаправленной антенны, ее положение принимается за центр зоны «экранирования», как показано на рисунке ниже:

Расстояние (м)	900 МГц Ослабление (дБ)	1800 МГц Ослабление (дБ)	Расстояние (м)	900 МГц Ослабление (дБ)	1800 МГц Ослабление (дБ)
1	38	44	25	70	76
2	44	50	30	72	78
3	50	56	35	74	80
4	54	60	40	75	81
5	56	62	45	76	82
6	58	64	50	77	83
7	60	66	60	78	84
8	61	67	70	80	86
9	62	68	80	81	87
10	63	69	90	82	88
15	64	70	100	82	89
20	68	74	200	84	90

Типовой протокол испытаний   Испытательное оборудование   Анализатор спектра ADVANTEST U4941; ERICSSON TEST с использованием оборудования для испытаний мобильных телефонов MOTOROLA V8088. С помощью измерения электромагнитной обстановки

Наиболее активный уровень для сотовых телефонов при приеме сигналов местных операторов связи: RxLev-50 дБм, RxLev-55 дБм, RxLev-60 дБм, RxLev-65 дБм, RxLev-70 дБм.

Теоретическая схема устройства подавления

Выбор места установки

Ненаправленные антенны

Испытательное оборудование Результат испытаний

Общий вид установки 2. При использовании направленной антенны, ее положение принимается за границу зоны «экранирования», как показано на рисунке ниже:

Крепежный уголок

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

Вопросы и ответы ¥ Влияют ли подавители связи сотовых телефонов на нормальную работу другого электронного оборудования? Нет, так как электромагнитный сигнал, излучаемый подавителем связи, полностью находится в официально установленном диапазоне, и подавляет только связь сотовых телефонов. ¥ Наносит ли подавитель сигнала вред человеческому организму и мобильному телефону? Можно об этом не беспокоиться. Интенсивность электромагнитного сигнала, излучаемого подавителем связи, находится на уровне, соответствующем требованиям национальным нормативов к безопасности электромагнитной обстановки; сигнал, излучаемый подавителем связи, относительно невелик и, согласно результатам испытаний, не наносит вреда организму человека. Кроме того, данное устройство только нарушает условия приема сигнала сотовым телефоном и делает невозможным нормальную связь между сотовым телефоном и базовой станцией. Следовательно, самому сотовому телефону никакого вреда не наносится.

ПОДАВИТЕЛЬ СИГНАЛА МОБИЛЬНОГО ТЕЛЕФОНА GL003

¥ Есть ли разница в рабочей дальности при использовании подавителя внутри и вне помещений? Да. В общем случае, сигнал вне помещений интенсивней, чем внутри помещений. Таким образом, эффект «экранирования» вне помещений проявляется слабее. Строго говоря, и при внутренней, и при наружной установке, дальность эффективного подавления зависит от окружающих условий – расстояния до различных базовых станций, места установки и т. д. ¥ Одинаково ли влияет подавитель связи на телефоны GSM и телефоны CDMA? Нет. Устойчивость к помехам у телефонов CDMA намного выше, чем у телефонов GSM. Следовательно, эффект подавления для сотовых телефонов GSM выше, чем для сотовых телефонов CDMA. ¥ Корпус подавителя связи нагревается после некоторого времени работы. Вредит ли устройству длительная работа? Это нормально. В конструкции устройства металлический корпус используется для рассеяния тепла, в силу его высокой теплопроводности; это обеспечивает нормальные рабочие условия при длительной эксплуатации. Всегда отличный сервис!

6

Общий вид установки Примечания ¥ Не следует включать питание устройства до подключения всех антенн. Не следует отсоединять антенны во время работы устройства. ¥ Подавитель связи должен размещаться в хорошо вентилируемом месте. Кроме того, для обеспечения хорошего эффекта «экранирования» следует избегать близости крупных предметов. ¥ При использовании подавителя вне помещений следует оберегать устройство от попадания воды. ¥ Антенна должна находиться в вертикальном положении.

Направленная антенна
