HORSEWINCH – 12000LBS (12V)
ЛЕБЕДКА ЭЛЕКТРИЧЕСКАЯ 12V
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Тяговое усилие на первом слое барабана 12000 Lbs (5344 кг)
Электромотор 4.0 л/с (3.0 кВт)
Редуктор планетарный 3-х рядный
Передаточное число редуктора 450:1
Тормоз обратного хода автоматический, в барабане
Размер барабана Ø89 мм длина 222 мм
Трос Ø11 мм длина 28 м
Направляющие троса Роликовые
Вес лебедки 60 кг
ПОТРЕБЛЕНИЕ ТОКА И СКОРОСТЬ НАМОТКИ В ЗАВИСИМОСТИ ОТ НАГРУЗКИ
Тяговая нагрузка, кг | Без нагрузки | 2670 | 3560 | 4450 | 5340 |
Скорость, м/мин | 4,6 | 3,0 | 2,5 | 1,9 | 1,7 |
Потребляемый ток, А | 60 | 140 | 220 | 260 | 310 |
ТЯГОВОЕ УСИЛИЕ НА РАЗНЫХ СЛОЯХ НАМОТКИ
Слой намотки | 1 | 2 | 3 | 4 |
Максимальное тяговое усилие, кг | 5340 | 4360 | 3690 | 3200 |

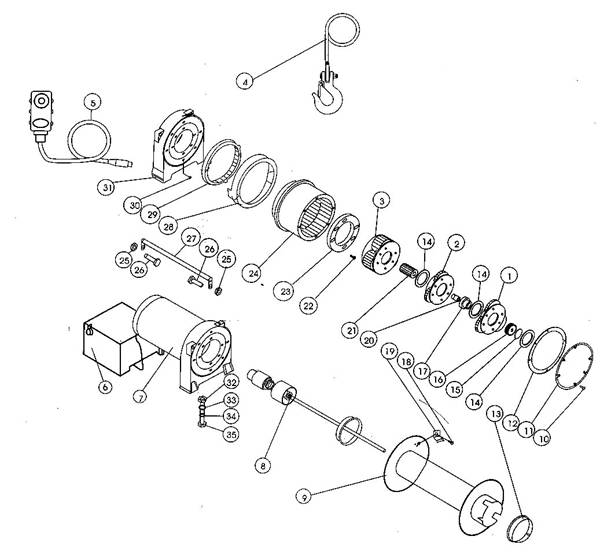

КАТАЛОГ ЗАПЧАСТЕЙ
№ | Артикул | Наименование |
1 | 910100 | Сборка планетарная входная |
2 | 910200 | Сборка планетарная промежуточная |
3 | 910300 | Сборка планетарная выходная |
4 | 910400 | Трос |
5 | 910500 | Пульт управления |
6 | 910600 | Блок управления |
7 | 910700 | Мотор |
8 | 910800 | Приводной вал с тормозами в сборе |
9 | 910900 | Барабан |
10 | 910001 | Винт М4×12 |
11 | 910002 | Задняя крышка планетарной передачи |
12 | 910003 | Прокладка задней крышки планетарной передачи |
13 | 910004 | Эластичный подшипник |
14 | 910005 | Шестерни планетарной передачи в сборе |
15 | 910006 | |
16 | 910007 | |
17 | 910008 | |
18 | 910009 | |
19 | 910010 | |
20 | 910011 | |
21 | 910012 | |
22 | 910013 | |
23 | 910014 | |
24 | 910015 | Корпус планетарной передачи |
25 | 910016 | Гайка М6 |
26 | 910017 | Винт с головкой М6×25 |
27 | 910018 | Скоба |
28 | 910019 | Кольцо переключения свободного хода |
29 | 910020 | Исполнительное кольцо свободного хода |
30 | 910021 | Пружина управления кольцом свободного хода |
31 | 910022 | Щека планетарной передачи |
32 | 910023 | Крепеж |
33 | 910024 | |
34 | 910025 | |
35 | 910026 | |
36 | 910027 | Хомут |
37 | 910028 | Защитный наконечник |
Общие меры предосторожности
ПРЕДУПРЕЖДЕНИЕ: используя инструмент, соблюдайте основные меры предосторожности, чтобы уменьшить риск травмы и повреждения оборудованию.
ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭТОГО ИНСТРУМЕНТА!
1. Выберите подходящие условия работы. Не используйте машины или электроприборы в мокрых и влажных местах. Не выставляйте инструмент на дождь. Место проведения работ должно быть хорошо освещено. Не используйте включенные электрические инструменты вблизи огнеопасных газов или жидкостей.
2. Уберите детей. Детям нельзя находиться на территории рабочей зоны. Не позвольте им брать в руки машины, инструменты, или шнуры.
3. Уберите ненужный инструмент. Если инструмент не используется, то они должны храниться в сухом месте, чтобы избежать ржавления. Всегда закрываете инструменты и держите их подальше от детей.
4. Не ломайте инструмент. Используйте инструмент по назначению, что сделает работу эффективнее и безопаснее. Не превышайте нагрузки на инструмент.
5. Использовать специально предназначенный для этой работы инструмент. Не следует использовать инструмент не по назначению.
6. Надевайте безопасную одежду. Не носите свободную одежду или драгоценности, поскольку они могут попасть в подвижные элементы механизма. Рекомендуется надевать токонепроводящую и неэлекризующуюся одежду и обувь. Соберите волосы или наденьте головной убор во избежание попадания волос в механизмы.
7. Используйте специальную защиту для глаз и ушей. Всегда надевайте очки для защиты глаз.
8. Надевайте маску или респиратор при работе с металлической и древесной стружкой, химической пылью и растворами.
9. Бережно относитесь к инструментам. Храните инструменты чистыми и острыми для более безопасной работы. Следуйте за инструкциями при замене смазок и запасных элементов. Осматривайте регулярно шнуры инструмента, и, в случае повреждения, обратитесь в сервисную службу. Ручки должны быть всегда чистыми, сухими, и свободными от масла и жира.
10. Вытащите вилку из розетки, если инструмент не используется.
11. Удалите все имеющиеся приспособления, применяемые для транспортировки.
12. Избегайте случайного пуска инструмента. Убедитесь, что выключатель стоит в положении “Выкл.”, когда инструмент не используется.
13. Не работайте с инструментом, если Вы утомлены.
14. Проверьте поврежденные части инструментов. Перед использованием инструмента, проверьте, нет ли повреждений отдельных частей, и убедитесь, что инструмент будет работать правильно. Поврежденные части должны быть удалены и отремонтированы только сервисным работником. Не используйте инструмент со сломанным выключателем сети.
15. При ремонте используйте только оригинальные запасные части. При использовании других запчастей инструмент снимается с гарантии производителя.
16. Не работайте с инструментом в состоянии алкогольного и наркотического опьянения.
Меры предосторожности при работе с лебедками
1. При работе не касайтесь руками и другими частями тела токопроводящих шнуров и цепей потребления.
2. Поставьте транспортное средство в безопасное положение перед включением лебедки.
3. Не превышайте максимально возможную нагрузку на лебедку.
4. Убедитесь, что лебедка надежно закреплена на поверхности или транспортном средстве, и сможет выдержать необходимый груз.
5. Всегда используйте надежные сцепления крюка лебедки при нагрузке.
6. Не используйте лебедку для поднятия груза в вертикальном направлении. Лебедка используется только в горизонтальном направлении.
7. Не перегружайте лебедку! Используйте лебедку для перемещения только предписанного инструкцией веса груза.
8. Не используйте дополнительные приспособления для удлинения троса.
9. Не поднимайте людей с помощью лебедок. Не перемещайте грузы над людьми во избежание падения груза.
10. Не вставайте между лебедкой и поднимаемым грузом.
11. Не используйте лебедку для поднятия груза, если трос полностью размотан. Перед использованием намотайте не меньше 4 витков троса на барабан.
12. После использования лебедки, отцепите груз! Не применяйте лебедку для удержания груза в течение длительного времени.
13. Перед использованием внимательно осмотрите лебедку, она может быть засорена химическими солями и грязью!
14. Не разматывайте трос лебедки до конца, оставляйте 4 витка троса на барабане.
15. При затаскивании лодки на трейлер без вспомогательных полозьев или колес, убедитесь, что трейлер находиться в воде так, что можно лодку затащить на него. Попытки затащить лодку с берега могут привести к поломке или повреждению лебедки.
16. Не используйте лебедку, если на тросе обнаружены повреждения, узлы и петли!
17. В лебедке нет блокирующего механизма. Отцепляйте груз сразу после использования лебедки!
18. Не передвигайтесь на транспортном средстве при натянутом тросе под нагрузкой. Это может привести к разрыву троса.
19. Используйте перчатки при работе с тросом.
20. Используйте специальные механизмы блокировки, если транспортное средство поставлено под наклоном.
21. Правильно наматывайте трос!
ПРЕДУПРЕЖДЕНИЕ
Электрическая лебедка разработана для непостоянного использования и не должна быть использована в режиме непрерывной работы. Продолжительность работы должна быть как можно меньше. Если двигатель лебедки нагревается, остановите лебедку и позвольте мотору остывать в течение нескольких минут. Не увеличивайте нагрузку, если двигатель останавливается.
Распаковка
Убедитесь, что лебедка полностью укомплектована. Проверьте наличие всех частей по приложенным в конце спискам.
Установка
1. Установите лебедку на транспортное средство и закрепите ее с помощью крепежа (поз. 32, 33, 34, 35). Если приложенное крепление не подходит для закрепления лебедки на корпусе, подберите подходящий крепеж и установите лебедку. Помните, что лебедка предназначена для горизонтального перемещения груза.
2. Блок управления уже соединен с мотором. Поэтому перед использованием убедитесь, что соединение соответствует показанному на рисунке.
3. Соедините черный провод блока управления с клеммой «-» на аккумуляторе, а затем соедините красный провод с клеммой «+» аккумулятора.
4. Проверьте правильность работы лебедки (см. Порядок работы).
Порядок работы
1. Отключите сцепление, перемещая Кольцо переключения свободного хода (28) в положение «OUT».
2. Возьмите трос с крюком и размотайте трос до желательной длины, а затем зафиксируйте его (Внимание: всегда оставляйте хотя 4 витка троса на барабане).
3. Включите сцепление, перемещая Кольцо переключения свободного хода (28) в положение «IN».
4. Откройте крышку пульта управления.
5. Соедините блок управления с пультом управления.
6. Отойдите от лебедки, переключите тумблер в сторону зеленой метки. Нажмите и удерживайте правую кнопку. Нажимайте левую, чтобы контролировать направления движения. Чтобы изменить направление, дождитесь полной остановки мотора. В АВАРИЙНОЙ СИТУАЦИИ ПЕРЕКЛЮЧИТЕ ТУМБЛЕР В СТОРОНУ КРАСНОЙ МЕТКИ И ВЫКЛЮЧИТЕ ПИТАНИЕ ВО ИЗБЕЖАНИЕ НЕСЧАСТНОГО СЛУЧАЯ.
7. ВЫКЛЮЧИТЕ ТУМБЛЕР В СТОРОНУ КРАСНОЙ МЕТКИ КАК ТОЛЬКО БУКСИРОВАНИЕ ГРУЗА ОСТАНОВИТСЯ. ПОТОМ УБЕРИТЕ ВЫКЛЮЧАТЕЛЬ, ОТКЛЮЧИТЕ ИЗ СЕТИ И ЗАКРОЙТЕ КРЫШКУ ПУЛЬТА УПРАВЛЕНИЯ.
