Задание

1)Описать устройство и принцип работы токового реле, а так же его обозначение на схемах электроавтоматики. (4 балла)

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов(2 балла):

·  Громкоговоритель

·  Автоматический выключатель

·  Сельсин датчик

·  Трансформатор тока

·  Тахогенератор

·  Концевой выключатель

·  Диод

·  Тепловое реле

·  Токовое реле

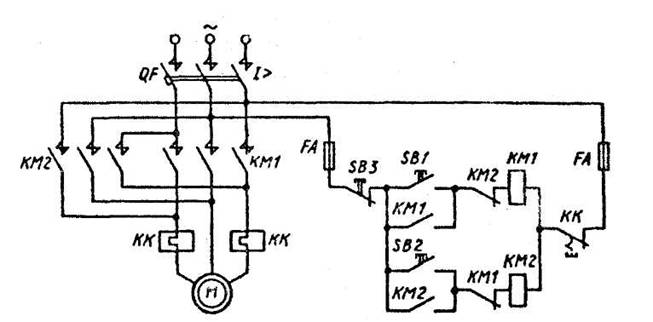

3)Описать работу следующей схемы(4 балла):

1)Описать устройство и принцип работы автоматического выключателя, а так же его обозначение на схемах электроавтоматики. (4 балла)

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов

(2 балла):

·  Трансформатор напряжения

·  Электромагнитный тормоз

·  Сельсин приёмник

·  Электромагнит

·  Магнитный пускатель

·  Датчик давления

·  Тиристор

·  Устройство хранения информации

·  Плавкий предохранитель

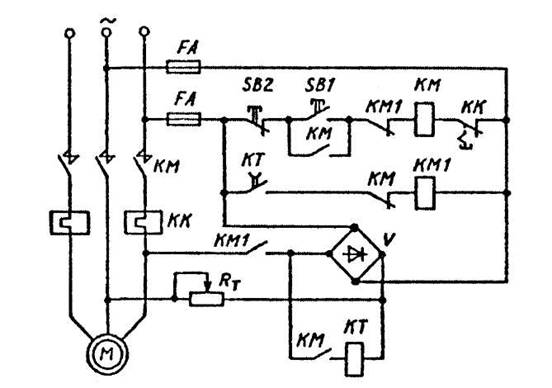

3) Описать работу следующей схемы(4 балла):

1)Описать устройство и принцип работы тензометрического датчика.

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов

(2 балла):

·  Кнопка

·  Электромагнитная муфта

·  Реле времени

·  Выключатель срабатывающий от температуры

·  Магнитный рассогласователь поля фазометра

·  Выключатель срабатывающий от давления

·  Транзистор

·  Устройство хранения информации

·  Батарея

3) Описать работу следующей схемы(4 балла):

1)Описать устройство и принцип работы потенциометрического датчика.

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов

(2 балла):

·  Громкоговоритель

·  Автоматический выключатель

·  Сельсин датчик

·  Выключатель срабатывающий от температуры

·  Электромагнитный тормоз

·  Сельсин приёмник

·  Электромагнит

·  Магнитный пускатель

·  Реле времени

3) Описать работу следующей схемы(4 балла):

1)Описать устройство и принцип работы реле контроля скорости, а так же его обозначение на схемах электроавтоматики. (4 балла)

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов(2 балла):

·  Громкоговоритель

·  Автоматический выключатель

·  Электромагнитная муфта

·  Реле времени

·  Выключатель срабатывающий от температуры

·  Магнитный рассогласователь поля фазометра

·  Выключатель срабатывающий от давления

·  Транзистор

·  Выключатель, переключатель

3)Описать работу следующей схемы(4 балла):

1)Описать устройство и принцип работы контактора постоянного тока, а так же его обазначение на схемах электроавтоматики. (4 балла)

2)Написать двухбуквенное обозначение на схемах электроавтоматики следующих элементов

(2 балла):

·  Трансформатор напряжения

·  Электромагнит

·  Сельсин приёмник

·  Электромагнитная муфта

·  Лампочка

·  Выключатель срабатывающий от температуры

·  Магнитный рассогласователь поля фазометра

·  Выключатель срабатывающий от давления

·  Транзистор

3) Описать работу следующей схемы(4 балла):
