Блочная газотурбинная электростанция БГТЭС-20С

БАЗОВЫЙ ВАРИАНТ Приложение

к коммерческому предложению



БЛОЧНАЯ ГАЗОТУРБИННАЯ ЭЛЕКТРОСТАНЦИЯ БГТЭС-20С

МОЩНОСТЬЮ 20 МВт

2003 г.

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ МОСКОВСКОЕ МАШИНОСТРОИТЕЛЬНОЕ ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ «САЛЮТ» осуществляет серийное производство, поставку, шеф-монтаж, наладку и техническое обслуживание БЛОЧНЫХ ГАЗОТУРБИННЫХ ЭЛЕКТРОСТАНЦИЙ БГТЭС-20С. Данная электростанция разработана на основе авиационных двигателей АЛ-21Ф, успешно эксплуатируемых в течение более 10 лет на самолетах СУ-22 и СУ-24 в 20-ти странах на всех континентах планеты.

Блочная газотурбинная электростанция БГТЭС-20С предназначена для производства электрической энергии в условиях жаркого, умеренного и холодного климата, а так же для выработки тепловой энергии при использовании варианта с утилизацией тепла выхлопных газов.

БГТЭС-20С оснащается газотурбинными двигателями ГТД-20С. Система качества при проектировании, разработке, производстве, монтаже, ремонте и обслуживании ГТД-20С соответствует требованиям международных стандартов ISO 9002 и удостоверена сертификатом TÜV CERT TÜV Thürigen e.V. (Йена) регистрационный номер 15

БГТЭС-20С в базовой комплектации состоит из следующих основных блоков:

·  Блок энергетический – 91020.560062.122;

·  Блок электротехнический - 91020.560062.072;

·  Блок вспомогательного оборудования - 91020.560062.123;

·  Блок средств пожаротушения - 91020.560062.152;

·  Блок теплотехнического оборудования - 91020.560062.201;

·  Блок вентиляции контейнера ГТД - 91020.560062.175;

·  Операторная - 91020.560062.204;

·  Комплексное воздухоочистительное устройство

(КВОУ.158;

·  Дымовая труба с шумоглушителем - 91020.560062.153;

·  Блок аварийного электропитания - 91020.560062.202;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БГТЭС-20С.

(РН=760 мм рт. ст. ТН=+150С)

на номинальном режиме работы, топливо природный газ по ОСТ 51-40,
ГОСТ 5542, Hu=11958 ккал/кг

Общие сведения.

Номинальная мощность, кВт	20 000
Коэффициент полезного действия электрический, %	32
Номинальная частота электрического тока, Гц	50 ± 0,5
Номинальное напряжение электрического тока, В	6300/10500
Удельный расход газа на кг/кВт*час	0,245
Давление топливного газа перед ГТЭС, кгс/см2	24,5± 0,5
Температура топливного газа перед ГТЭС град. С	+ 20…+40
Номинальная частота вращения ротора силовой турбины, об/мин	3000
Номинальная частота вращения ротора турбогенератора, об/мин	3000
Выбросы Nox ( при 15% О2), мг/нм3	50
Эквивалентный уровень звука, дБ	80
Ресурсы ГТУ: ·  до капитального ремонта газогенератора, ч ·  до капитального ремонта силовой турбины, ч ·  до списания, ч	25000 50000 100000
Марка применяемого масла	Тп-22
Безвозвратные потери масла, кг/час, не более	0,6
Время нормального запуска и нагружения, мин, не более	25
Габариты БГТЭС: ·  длина, м ·  ширина, м ·  высота, м	29,5 12,5 11,0
Масса БГТЭС-20С, т	270
Допустимые параметры окружающей среды: ·  температура воздуха, градус С ·  барометрическое давление, мм. рт. ст. ·  высота расположения ГТЭС над уровнем моря, м, не более ·  относительная влажность при t=200 С, % , до ·  сейсмическое воздействие по шкалеMSK-64,балл, не более	-55…+45 630…800 1000 100 7

Показатели качества электроэнергии БГТЭС-20С

Установившиеся отклонения напряжения в установившемся тепловом состоянии при неизменной симметричной нагрузке в диапазоне мощности 25-100% номинальной мощности, %	±1
Установившиеся отклонения частоты в установившемся тепловом состоянии при неизменной симметричной нагрузке в диапазоне мощности 25-100% номинальной мощности, %	0,1
Переходное отклонение напряжения при сбросе-набросе симметричной нагрузки 50 % номинальной мощности, % Время восстановления, сек	±10 5
Переходное отклонение частоты при сбросе-набросе симметричной нагрузки 50 % номинальной мощности, % Время восстановления, сек	±8 5

Для собственного электроснабжения БГТЭС-20С требуется переменный трехфазный ток напряжением 380В, 50Гц. Мощность электропитания для собственных нужд при работе с полной нагрузкой составляет до 200 кВт. Резервный источник питания: дизель-генератор мощностью 200 кВт (~ 380 В).

Электростанция БГТЭС-20С соответствует современным требованиям к оборудованию такого типа согласно с международным стандартом ISO 9002. Особенностями БГТЭС-20С являются: возможность 100% сброса нагрузки с автоматическим выходом на режим «холостого хода» и 50% (10 МВт) наброса нагрузки. БГТЭС-20С обеспечивает работу как в автономном режиме, так и параллельно с внешней энергосистемой. Система автоматического управления обеспечивает функционирование БГТЭС-20С в автоматическом режиме, а также позволяет осуществлять управление станцией дистанционно с диспетчерского пункта.

Станция БГТЭС-20С имеет следующие показатели надежности:

·  коэффициент технического использования - Кти = 0,98;

·  коэффициент надежности пусков - Кп = 0,95;

·  коэффициент надежности - Кг = 0,98.

Операционные характеристики БГТЭС-20С.

№ пп	Наименование характеристики	Величина
1.	Длительность работы за год, ч	8000
2.	Расход топлива в год, тыс. м3	52080
3.	Расход масла в год, кг, не более	4800
4.	Расход воды в год, м3	50
5.	Годовая выработка электроэнергии, млн. кВт	160

Электростанция БГТЭС-20С выпускается в блочно-контейнерном исполнении, транспортируется к месту назначения по частям (блоками) любым видом транспорта. Размещение станции возможно как в помещении, так и на подготовленных открытых площадках. Для установки и эксплуатации одной БГТЭС-20С в базовой комплектации на открытых площадках необходима площадь размером: длина L – 40,0 м., ширина B – 30,0 м.

Базовые цены при поставке БГТЭС-20С в базовой комплектации

№ п/п	Наименование блока	Базовая цена $US
1	Блок энергетический	3
2	Блок электротехнический	500 000
3	Блок теплотехнического оборудования	221 000
4	Блок вспомогательного оборудования	80 000
5	Блок пожаротушения	90 000
6	Блок вентиляции контейнера ГТУ
7	Операторская.
8	Комплексное воздухоочистительное устройство (КВОУ).
9	Дымовая труба с шумоглушителем	35 000
10	Блок аварийного электропитания
12	Строительно-монтажные металлоконструкции	16 000
12	Базовая цена оборудования БГТЭС-20С на условиях EXW (Москва)	5
13	Удельная стоимость оборудования, $ US/кВт	282

Цена на поставку БГТЭС-20С в целом зависит от комплектности и условий поставки, и определяется контрактом на поставку. В зависимости от условий оплаты срок изготовления базового комплекта БГТЭС составляет 9…12 месяцев; срок монтажа –2 месяца.

По данным справочника Gas Turbine World Handbook средние цены мирового рынка на установки мощностью от 11 700 до 30 000 кВт франко-завод ( условия EXW по Инкотермс 2000) находится в пределах 333-618 $ US за кВт. Средняя удельная стоимость парогазовой установки мощностью от 56 600 до 100 000 кВт составляет 688 – 730 $ US за кВт.

ВАРИАНТЫ ПОСТАВКИ СТАНЦИИ.

Вариант поставки № 1.

Станция комплектуется одним или несколькими энергоблоками БГТЭС-20С в базовой комплектации. Количество энергоблоков определяется Заказчиком, в зависимости от величины требуемой мощности. Стоимость станции и ее технико-экономические характеристики определяются на основе вышеприведенных данных для одной БГТЭС-20С в базовой комплектации.

Вариант поставки № 2.

Для обеспечения комплексной выработки электрической и тепловой энергии и повышения эффективности использования топлива в комплект станции включается котел-утилизатор тепла выхлопных газов. По выбору заказчика поставка станции может осуществляться с водяным или паровым котлом-утилизатором. Стоимость станции и ее технико-экономические характеристики определяются в зависимости от типа котла-утилизатора.

Вариант поставки № 3.

Для обеспечения повышения эффективности использования топлива станция строится по парогазовому циклу (см. рис.1.). Основным генерирующим оборудованием БГТЭС-ТЭС являются два комплекта станции БГТЭС-20С. Тепло выхлопных газов в паровых котлах-утилизаторах преобразуется в пар, который приводит в действие паровую турбину мощностью 14,5 МВт. Паровая турбина служит приводом электрогенератора.

Операционные характеристики БГТЭС-20С в варианте поставки №3.

№ пп	Наименование характеристики	Величина
1.	Мощность станции, кВт	52 000
1.	Длительность работы за год, ч	8000
2.	Расход топлива в год, тыс. м3	75050
3.	Расход масла в год, кг	11520
4.	Расход воды в год, м3	2000
5.	Годовая выработка электроэнергии, млн. кВт	416, 0
6.	Годовая потребность электроэнергии на собственные нужды, млн. кВт	8,3
7.	Количество обслуживающего персонала, чел. В том числе: ·  начальник станции; ·  начальник смены; ·  дежурный электрик; ·  слесарь по ремонту	8 1 3 3 1

Комплектность поставки и базовые цены станции по варианту поставки №3

№ пп	Наименование блока	Кол-во Комплектов	Базовая цена $ US
1	БГТЭС-20 С в базовой комплектации	2	11
2	Паротурбинный агрегат ПТА в составе: - ПТА -1500; - воздушная конденсаторная установка ВКУ-125; - системой автоматического управления САУ-178; - турбогенератором ТС-16-2УЗ-520	1	3 523 000
3	Котел утилизатор (ПКУ)	2	2
4	Станция водоочистки	1
5	Базовая цена станции по варианту №2 на условиях EXW (Москва)		17
6	Удельная стоимость $US/кВт		346

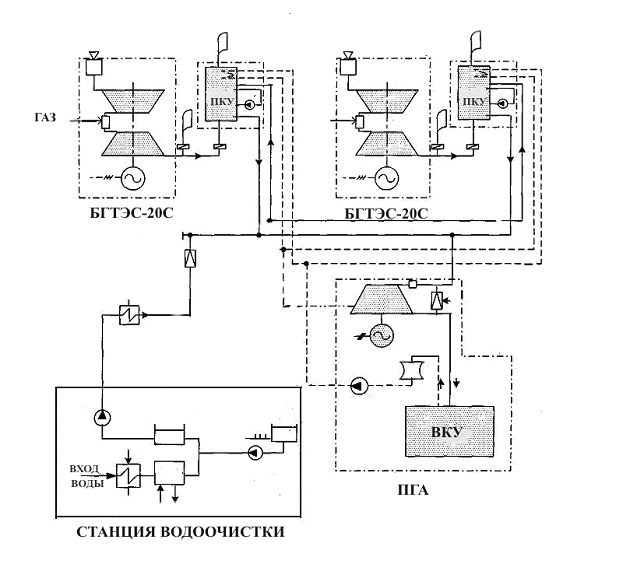

Рис 1.

·  Блочная электростанция - БГТЭС-20С;

·  Котел-утилизатор – ПКУ;

·  Парогазовый агрегат – ПГА;

·  Воздушно-конденсационная установка;

·  Станция водоочистки.
