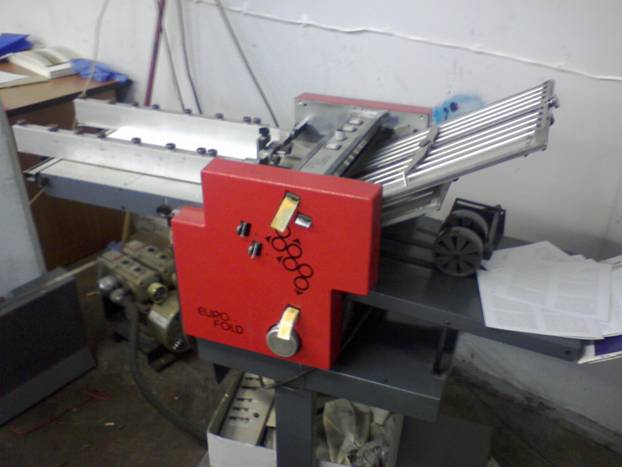

235ST

Характеристики

Характеристика	Значение
Вид фальцевальной машины	Кассетная
Длина, (м)	2,2
Ширина, (м)	0,63
Высота, (м)	1,25
Общая мощность, (кВт)	1,705
Максимальная скорость	30000 л/час
Максимальная длина листа, (см)	65
Максимальная ширина листа, (см)	35
Число сгибов	2
Мин плотность бумаги, (г/м2)	40
Макс плотность бумаги, (г/м2)	240

Дополнительная информация

Основу фальцевальных комплексов EUROFOLD составляют базовые фальцевальные модули. Базовые модули комплектуются столом-подставкой, устройствами подачи (фрикционным или вакуумным) и различными выводными устройствами. Соединение фальцевальных модулей дает возможность получать сложные виды фальцев за один прогон. Комбинации базовых модулей, подающих и выводных устройств позволяют создавать машины для производства самой разнообразной продукции: от газет до миниатюрных инструкций-вкладышей в фармацевтической или парфюмерной промышленности.

Базовые фальцевальные модули: EUROFOLD 235/435 – формат A3, две или четыре фальцевальные кассеты, EUROFOLD 245/445 – формат А2, две или четыре фальцевальные кассеты. В зависимости от количества фальцкассет аппараты могут выполнять два или четыре параллельных сгиба за один прогон. Для получения одного сгиба на все незадействованные кассеты ставятся заглушки.

Базовые модули обязательно комплектуются столом-подставкой формата А3 или А2 (в зависимости от типа базового модуля), к ним присоединяются устройства подачи и выводные устройства различного вида. Есть возможность состыковки двух и более базовых модулей для получения перпендикулярной фальцовки.

Все фальцовочные устройства могут быть дополнительно оснащены устройствами, расширяющими технологические возможности машин и улучшающими условия работы и обслуживания.

Принцип модульного построения позволяет пользователю подобрать оптимальный по стоимости и возможностям вариант.

Фальцевальные модули имеют прочный каркас и надежный привод валов, гарантирующие длительную безаварийную эксплуатацию. Фальцевальные валы из специальной стали с полиуретановыми вставками обеспечивают безукоризненное качество фальца (сталь позволяет получить  точный сгиб, а полиуретан обеспечивает хорошее прохождение бумаги и отсутствие отмарывания). Для настройки машины на толщину бумаги в специальные калибраторы помещают полоску используемой бумаги, сложенную в необходимое число раз так, чтобы смоделировать толщину проходящей между валами тетради. Фальцевальные кассеты конструктивно рассчитаны на высокие динамические нагрузки, создаваемые бумагой при высокой скорости работы. Кассеты имеют и грубые и точные регулировки величины фальца, а также диагональную микронастройку. На выходных валах устанавливаются устройства биговки, резки, перфорации.

EUROFOLD 235ST/435ST и 245ST/445ST – двух - и четырехкассетные фальцевальные машины формата A3 и А2 со стапелем большой емкости и устройством вакуумной подачи. Функциональные возможности стапеля (емкость до 900 мм) позволяют использовать помпу малой мощности – 25 куб. м. и работать с большими объемами бумаги. Подача листов в фальцевальный модуль осуществляется траспортером с боковым равнением листов. Регулировки параметров работы производятся с электронного дисплея управления EF 2000. Выводное устройство электромеханическое. Оснащены устройством биговки.
Базовый фальцевальный модуль EUROFOLD 235ST в стандартной комплектации: с вакуумной подачей, стапелем большой емкости, транспортером с боковым равнением листа. Количество фальцевальных кассет: 2. Выводное устройство: электромеханическое с фотодатчиком. Количество режуще-перфорирующих дисков: 2. Формат бумаги: минимальный - 120х150 мм; максимальный - 350х650 мм. Длина до сгиба, кассета 1: 40-423 мм. Длина до сгиба, кассета 2: 40-423 мм. Длина до сгиба, кассета для узкой фальцовки: от 20 мм. Электропитание: 220 V, 50 Hz.

Дополнительное оборудование:

– Вакуумное подающее устройство и транспортер с боковым равнением листа используется в тех случаях, когда необходима повышенная точность подачи листов в фальцевальный модуль и нет необходимости использовать стапель большой емкости.

– Магазин большой емкости для модуля вакуумной подачи. Устанавливается при больших объемах фальцуемых материалов.

– Кассеты для узкой фальцовки применяются при изготовлении малоформатной продукции. Обеспечивают длину до сгиба 20 мм.

– Длинный выводной конвейер с электроприводом и фотодатчиком. Аналогичен стандартному электромеханическому конвейеру, имеет большую длину. Применяется, когда необходимо выводное устройство большей емкости.
– Вертикальное выводное устройство рекомендуется применять при изготовлении малоформатной продукции, например – инструкций для лекарств. Выводимая вертикально малоформатная продукция оптимально располагается на выводном конвейере. Кроме того, имеется возможность выводить продукцию партиями со сдвигом друг от друга.

– Пульт управления EF 2000 позволяет регулировать параметры подачи листа, программировать подачу листов партиями, осуществлять подсчет сфальцованных листов. Стандартно устанавливается на модели с индексом ST, дополнительно на модели с индексом S.

– Устройства биговки, резки, перфорации могут быть дополнительно установлены на базовых фальцевальных модулях по желания заказчика.

Машина фальцевальная EUROFOLD 235F/435F

EUROFOLD 235F/435F двух - и четырехкассетные фальцевальные машины формата А3 с фрикционной подачей листов. Механический выводной конвейер. Оснащены устройством биговки. На таких машинах желательно избегать работы с тонкой бумагой, а также с бумагой повышенной гладкости или большой плотности.

В зависимости от количества фальцкассет аппараты могут выполнять два или четыре параллельных сгиба за один прогон. Фальцевальные модули имеют прочный каркас и надежный привод валов, гарантирующие длительную безаварийную эксплуатацию. Фальцевальные валы из специальной стали с полиуретановыми вставками обеспечивают безукоризненное качество фальца. Для настройки машины на толщину бумаги в специальные калибраторы помещают полоску используемой бумаги, сложенную в необходимое число раз так, чтобы смоделировать толщину проходящей между валами тетради. Фальцевальные кассеты конструктивно рассчитаны на высокие динамические нагрузки, создаваемые бумагой при высокой скорости работы. Кассеты имеют и грубые и точные регулировки величины фальца, а также диагональную микронастройку. На выходных валах устанавливаются устройства биговки, резки, перфорации.

EUROFOLD 235F/435F Технические характеристики

- Базовый модуль 235/435

- Количество кассет 2/4

- Подающее устройство Фрикционное

- Выводное устройство Механическое

- Формат листа

макс., мм 350x500

мин., мм 90x150

- Плотность бумаги, г/кв. м 40-240

- Производительность, А4/час до 30000

- Длина до сгиба 1 кассета, мм 40-423

- Длина до сгиба 2 кассета, мм 40-228

- Электропитание 220 В, 50 Гц

- Мощность, Вт 250

- Размеры, ДхШ, мм 1350x510
