Дополнение к предыдущим статьям

Дополнение к предыдущим статьям.

Переход построения УМЗЧ на «принцип моста переменного тока» обусловлен следующими соображениями:

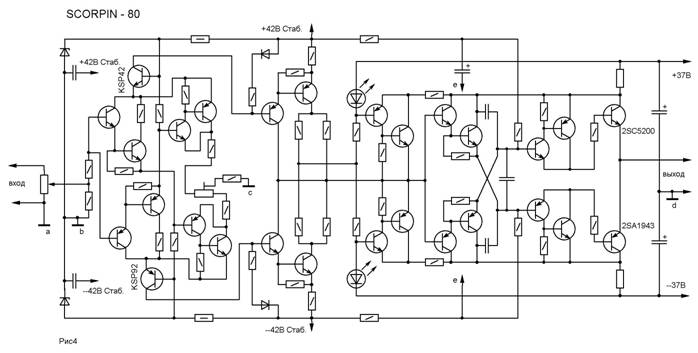

Усилитель переменного напряжения, без общей обратной связи, теряет балансную устойчивость. А этот принцип разрешает проблему балансировки и дает следующие преимущества; - 1 на нагрузке не возникает постоянной составляющей, 2 включение и выключение происходит без всплесков ( бесшумное включение и выключение), 3 позволяет запитывать входные и выходные каскады от автономных независимых источников питания. В результате длительных исследовательских работ пришел к схемному решению показанному на рисунке №4. Схема не для любительского повторения, требующая профессионального подхода и опыта в конструировании УМЗЧ, поэтому показано только принципиальное построение. Краткое описание данной схемы:

Входной каскад, усилителя напряжения, выполнен по каскодной схеме в основе которой параллельная структура на восьми транзисторах. Выходной каскад, усилителя напряжения, на составных транзисторах с общим эмиттером, включенных по схеме линеаризации (М. Кулиш «Линеаризаця каскадов усилителя напряжения без ООС, ж. РАДИО №12, 2005г ). Усилитель мощности по принципу параллельного усилителя - повторителя напряжения. Смещение для оконечных транзисторов взято от стабилизированного источника питания. В оконечный каскад введена обратная связь по току с усилителем сигнала на транзисторах с ОБ. Равенство мощности УМЗЧ обеспечивается в рамках изменения нагрузки; от четырех Ом до шестнадцати Ом.

Максимальная выходная мощность, на пассивной нагрузке,- 80Вт. Качество звука приходится определять экспертным прослушиванием т. к. приборных методов и стандартно принятых, до сих пор нет! Данный УМЗЧ относится, по моей личной шкале, к седьмому поколению. В настоящее время ведется работа УМЗЧ восьмого поколения, с более качественными характеристиками в рамках прежней концепции.
