УСТАНОВКИ ИНДУКЦИОННЫЕ ТИПА ИНТ1-500_2,4, ИНТ2-500_1, ИНТ9-250_2,4
ОБЩИЕ СВЕДЕНИЯ
Установки индукционные ИНТ9-250/2,4, ИНТ1-500/2,4 и ИНТ2-500/1 предназначены для нагрева мерных заготовок круглого сечения перед пластической деформацией в кузнечнопрессовом производстве.
Нагреваться могут заготовки из стали, цветных металлов и их сплавов.
Климатическое исполнение УХЛ категории размещения 4 по ГОСТ .
Структура условного обозначения:
И - индукционная (установка);
Н - нагревательная;
Т - тиристорный преобразователь частоты;
9; 2; 1- модификация;
250; 500 - мощность средней частоты номинальная, кВт;
2,4; 1 - частота номинальная, кГц.
Условия эксплуатации:
- Высота над уровнем моря, м 1000;
- Температура окружающей среды, °С от +5 до +35;
- Окружающая среда невзрывоопасная.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1.
Наименование параметра | ИНТ9-250/2,4 | ИНТ1-500/2,4 | ИНТ2-500/1 |
1. Мощность средней частоты установленная, кВт | 250 | 500 | 800 |
2. Мощность средней частоты потребляемая, кВт | 250 | 500 | 500 |
3. Мощность, потребляемая от сети, кВт | 278 | 550 | 550 |
4. Частота рабочая, кГц | 2,4±0,2 | 2,4±0,2 | 1±0,2 |
5. Размеры нагреваемых заготовок, мм: - диаметр - длина | 25-60 70-250 | 25-80 70-400 | 60-130 100-400 |
6. Температура нагрева заготовок, °С | 1200±50 | 1200±50 | 1200±50 |
7. Производительность максимальная, кг/ч, при нагреве заготовок диаметром, мм: - 30 - 45 - 60 | 750 - - | - 1350 - | - - 1300 |
8. Расход охлаждающей воды, м3/ч | 6,5 | 12 | 12 |
9. Расход сжатого воздуха, м3/ч | 6,5 | 8 | 8 |
10. Масса установки, кг | 4720 | 7800 | 7950 |
Гарантийный срок службы 18 месяцев со дня ввода в эксплуатацию.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Установка типа ИНТ состоит из индукционного нагревателя, автоматизированного загрузочного устройства и тиристорного преобразователя частоты.
Индукционный нагреватель предназначен для нагрева мерных цилиндрических заготовок при их перемещении сквозь индуктор. Режим работы нагревателя (темп выдачи нагретых заготовок и температура) поддерживается автоматически и контролируется приборами, установленными на панели управления. Все элементы нагревателя смонтированы на общей раме, что исключает их монтаж у потребителя.
Автоматизированное загрузочное устройство предназначено для автоматической подачи заготовок из вибробункера к лотку-накопителю индукционного нагревателя посредством вертикального и горизонтального транспортеров; автоматический режим работы осуществляется с пульта управления, расположенного рядом.
Тиристорный преобразователь частоты предназначен для преобразования тока промышленной частоты в ток средней частоты и питания этим током кузнечного индукционного нагревателя. Тиристорный преобразователь частоты состоит из шкафа ввода питания, выпрямителя, инвертора и системы управления. Охлаждение водяное. Тиристорный преобразователь частоты подключается к сети 6-10 кВ через трансформатор или к сети 380 В через токоограничивающие реакторы. Расстояние от тиристорного преобразователя до нагрева регламентируется типом соединительного кабеля, индуктивность которого не должна превышать 10 мкГн.

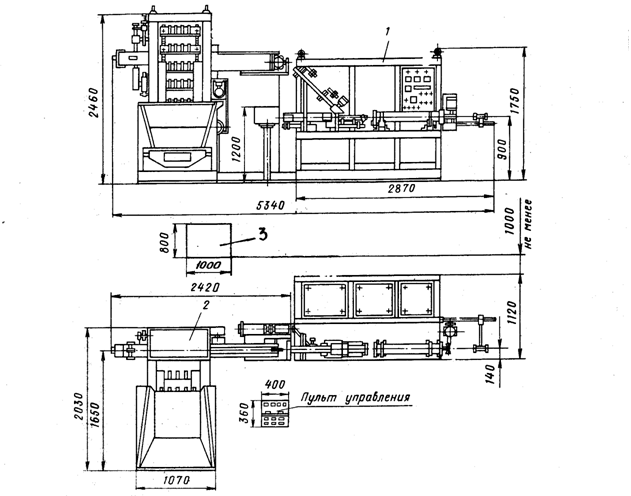

Рис. 1. Общий вид и габариты индукционной установки ИНТ9-250/2,4
1 – нагреватель индукционный; 2 – автоматизированное загрузочное устройство; 3 - тиристорный преобразователь частоты.
ОБЪЕМ ПОСТАВКИ, ЦЕНЫ
Установка поставляется в частично разобранном и не футерованном виде, без стандартных огнеупорных и теплоизоляционных материалов и изделий.
Срок изготовления в течение 40 дней с момента 50% предоплаты.
Индукционная установка типа ИНТ является надежным в своем классе устройств.
Надежная работа комплекса гарантируется многоступенчатой системой защиты комплекса от возможных внешних воздействий на уровне отдельных устройств и всего комплекса в целом.
В комплект поставки ИНТ - входит:
НАИМЕНОВАНИЕ ИЗДЕЛИЙ | Кол-во, шт. |
Индукционный нагреватель ИНТ | 1 |
Автоматизированное загрузочное устройство | 1 |
Тиристорный преобразователь частоты | 1 |
Пульт управления | 1 |
ЗИП | 1 |
Комплект технической документации | 1 |
Авторский надзор за проведением монтажных и наладочных работ | + |
ОТЛАДКА РЕЖИМОВ РАБОТЫ КАЖДОЙ ЕДИНИЦЫ ОБОРУДОВАНИЯ И ВСЕЙ УСТАНОВКИ В ЦЕЛОМ
Авторский надзор за проведением монтажных и наладочных работ осуществляются при выполнении Заказчиком следующих работ:
- установка (закрепление всех элементов установки на фундаментах или стальных конструкциях);
- электромонтаж (монтаж силовых токовых трасс; прокладка, укрепление и подключение всех цепей электрических двигателей; подключение заземления установки);
- монтаж системы водоохлаждения (линий водоснабжения и стока).
- монтаж гидравлической системы (прокладка гидравлических линий, наполнение установки гидравлической жидкостью, спуск воздуха в системе).
- футеровка печи (футеровка осуществляется согласно инструкций, предоставленных Исполнителем).
Квалификация персонала Заказчика должна соответствовать требованиям, предъявляемых к обслуживанию данного оборудования.
Работы, проводимые представителями фирмы:
- Соединение внутренних электрических схем.
- Отладка режимов работы оборудования.
- Холодные функциональные испытания.
- Горячие функциональные испытания установки.
- Ввод в эксплуатацию и сдача установки Заказчику.
- Гарантийное обслуживание в течение 12 месяцев с момента ввода установки в эксплуатацию.
В комплект поставки не входит:
В поставку не включено, и должно быть поставлено Заказчиком или дополнительно заказано поставщику:
- фундаменты, готовые к монтажу оборудования, с необходимыми отверстиями для анкерных и фиксирующих болтов;
- трубы для прокладки проводов (подвода и отвода масла и охлаждающей воды, подвода сжатого воздуха);
- аварийный приемник для воды из системы водоохлаждения;
- монтажные проводы для выполнения внешних электрических соединений;
- подмостки и подъемное оборудование для монтажных работ;
- инструмент для эксплуатации установки;
- гидравлическая жидкость;
- вентиляционное оборудование для удаления тепловыделений от установки.
