Инструкция по эксплуатации

Инструкция по эксплуатации

ОСНОВНЫЕ ТРЕБОВАНИЯ ПРИ эксплуатации

1.  Рычаг нагружать дисками попарно симметрично.

2.  Максимальная нагрузка 400 кг (200 кг на одну сторону).

3.  Не допускается скатывать рычаг по ступенькам в нагруженном состоянии.

ПРАВИЛА ТРАНСПОРТИРОВКИ, эксплуатации И ХРАНЕНИЯ

Изделие в заводской упаковке может транспортироваться с соблюдением правил, действующих на данном виде транспорта и требований к транспортной маркировке.

Изделие должно храниться в сухом, отапливаемом помещении.

Гарантийные обязательства

Изготовитель гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий эксплуатации и хранения.

Гарантийный срок эксплуатации – 12 месяцев со дня получения изделия потребителем.

Сведения о рекламациях

В случае обнаружения дефектов и неисправностей изделия Потребитель имеет право предъявить рекламацию в течение 30 дней с момента получения изделия, а Изготовитель обязуется удовлетворить требования по рекламации в течение 30 дней с момента её получения.

Свидетельство о продаже

Дата _________ Подпись продавца ______________

Дата _________ Подпись покупателя_____________

-2 «Пумори – СИЗ»

Рычаг для смены

дисков разновесов

Паспорт – описание

ПС103.000.000 ПС

Россия, 5А

Тел.: (3;

E-mail:*****@***ru

www. *****

Техническое описание

Введение

Техническое описание предназначено для ознакомления с конструкцией "Рычага для смены дисков разновесов" и содержит данные об устройстве изделия, необходимые для обеспечения его правильной эксплуатации.

НАЗНАЧЕНИЕ

Рычаг для смены дисков разновесов предназначен для перевоза дисков в спортивных залах.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Габаритные размеры (не более), мм:

Длина..............................................

Ширина...........................................

Высота.............................................

Вес не более, кг................................. 21

Допустимая нагрузка, кг.................

Посадочные места под диски - диаметром 48 мм.

УСТРОЙСТВО ИЗДЕЛИЯ

Рычаг для смены дисков разновесов представляет собой сборно-сварную конструкцию, состоящую из основания (1) и двух грузовых втулок (2). Основание выполнено из профильной трубы 60х40х3 и круглой трубы Æ33,5х3,5. к основанию привариваются обрезиненные колеса Æ160 мм. Открытые торцы закрываются пластмассовыми заглушками.

Основание покрывается полимерно-порошковым покрытием, грузовые втулки хромируются.

КОМПЛЕКТАЦИЯ:

1.  Основание - 1

2.  Грузовая втулка (l = 250мм) - 2

Покупные изделия:

3.  Заглушка пластмассовая

внутренняя на трубу Æ48 мм - 2

4.  Заглушка пластмассовая

внутренняя на трубу Æ33,5 мм - 2

Изготовитель оставляет за собой право на изменения конструкции, не ухудшающие эксплуатационные характеристики изделия.

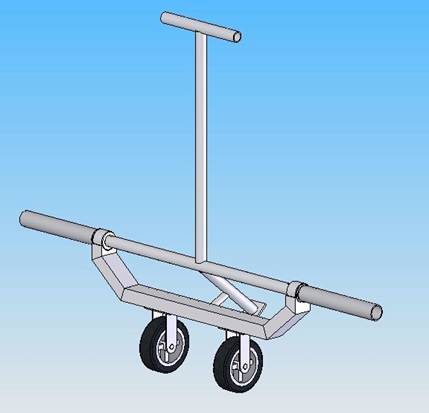

Рис. 1 Рычаг для смены дисков разновесов.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Код изделия: ПС103

Заводской №:

соответствует техническим требованиям конструкторской документации и признано годным для эксплуатации.

Приемку произвел ________________Дата выпуска _________

(роспись контролера ОТК)

Приемку произвел ________________Дата выпуска _________
