Ручная кромкофрезерная машина
ЕКФ 300/450
Техописание и инструкция по эксплуатации
1. Содержание
Назначение 2
Основные характеристики 2
Комплект поставки 2
Общее устройство 2
Подготовка станка к работе 3
Порядок работы 3
Обслуживание 3
Порядок замены фрезерной головки 4
Меры безопасности при работе с агрегатом 5
Приложение 5
Гарантийные обязательства 7
Гарантийный талон 7
1
2. Назначение.
Ручная кромкофрезерная машина ЕКФ предназначена для обработки прямолинейных, а так же наружных или внутренних радиусных кромок на листовых материалах и трубах различного сечения изготовленных из углеродистых и нержавеющих сталей, алюминия и его сплавов, а так же твердых полимеров.
3. Основные характеристики.
Наименование хар-к. | ЕКФ 300 | ЕКФ 450 |
Вес (кг) | 4,6 | 4,6 |
Напяжение питания (в) | 220 | 220 |
Мощность привода (W) | 1500 | 1500 |
Диаметр фрезы (мм) | 6 | 6 |
Величина угла фрезерования (град) | 30 | 45 |
Частота вращения двигателя (об/мин) | 6000 | 6000 |
Ширина снимаемой фаски (мм) | 0 - 8 | 0 - 8 |
Минимальный обрабатываемый радиус (мм) | 22 | 22 |
4. Комплект поставки.
Наименование. | ЕКФ 300 | ЕКФ 500 |
Ручная кромкофрезерная машина | 1 | 1 |
Комплект ключей | 1 | 1 |
Инструкция на русском языке | 1 | 1 |
5. Общее устройство.

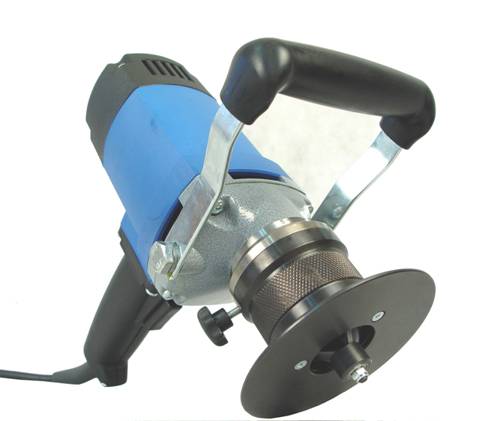

Ручная кромкофрезерная машина ЕКФ состоит из следующих основных частей (рис1):
Электропривода Двузубой фрезерной голови с ТС пластинами в сборе. Регулятора вылета фрезы с направляющей в сборе. Стопорного винта регулятора вылета фрезы. Сетевого шнура. Кнопка включения.
1
3
6
4
5
2
Рис. 1
2
6. Подготовка к работе.
1. Внимательно ознакомьтесь с настоящей инструкцией.
2. Ослабьте винт 4 (рис 1)

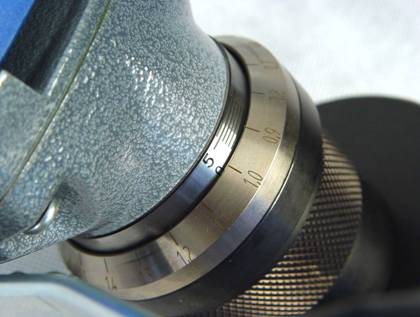

3. Вращением регулятора вылета фрезы с направляющей в сборе установите по лимбу необходимую величину глубины разделки кромки ( Рис 2)
4. Затяните стопорный винт 4 (Рис 1)
Рис 2
7.Порядок работы
Закрепите обрабатываемую заготовку в удобном положении. Подсоедините сетевой шнур к источнику питания Включите привод кнопкой 6 (рис1) и зафиксируйте это ее положение, нажав сбоку кнопку фиксатора. Плавно подведите фрезу к поверхности заготовки и приложите небольшое усилие, до касания фрезой поверхности заготовки. Увеличьте усилие до необходимой нагрузки мотора. Во время фрезерования поддерживайте постоянное давление на фрезу. Избыточное давление не ускорит процесс фрезерования, оно сократит срок службы твердосплавных пластин фрезы и может привести к перегреву привода.4. Для получения кромки высокого качества необходимо равномерно, без рывков и качаний перемещать машину вдоль линии кромки заготовки. Контролируйте прилегание ролика фрезы к кромке заготовки, а диска направляющей к приведенной плоскости заготовки.
5. После выполнения фрезерования отключите привод.
Внимание! При снятии фаски на величину максимальной глубины, рекомендуется выполнять эту операцию пошагово за 2 – 3 прохода, каждый раз устанавливая по лимбу большее значение глубины разделки, с целью получения наивыгоднейшего режима реза и повышения качества кромки.
Обслуживание. После использования агрегата необходимо тщательно очистить поверхности от стружки, масла и иных механических фракций.2. Следить в процессе эксплуатации за тем, что бы все стопорные винты и фрезерная головка, после подготовки машины к работе. были надежно затянуты.
3. Следить за состоянием режущих кромок твердосплавных пластин 1 , при износе их, производите своевременную смену режущих кромок, а при полном износе пластин производить замену самих пластин (Рис 3).
3
1
Рис 3
ПОРЯДОК ЗАМЕНЫ ФРЕЗЕРНОЙ ГОЛОВКИ. Ослабьте стопорный винт 4 (Рис 1) Отсоедините регулятор вылета фрезы с направляющей в сборе 3 (Рис 1), вращением его против часовой стрелки. Используя ключи из ЗИП, входящих в комплект машины, зафиксируйте вал ротора привода и отверните против часовой стрелки фрезерную головку. Установка фрерной головки производится в обратной последовательности. МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С АГРЕГАТОМ:- При работе с агрегатами ЕКФ используйте СИЗ.
- Строго соблюдайте все перечисленное в разделах с 6 по 10 настоящей инструкции.
- Не допускайте к работе с агрегатами лиц не ознакомившихся с настоящей инструкцией, не знающих отраслевых правил охраны труда.
- Регулярно производите осмотр машины на предмет надежности крепления ее узлов и агрегатов.
- Проверяйте исправность кабеля и разъемов (руковов высокого давления).
- Не используйте твердосплавные пластины, имеющие сильный износ, а если производится их замена, то замене подлежат обе пластины одновременно.
- Отключайте машину от источника энергии при смене фрезерной головки и проведении обслуживания.
- Очищайте машину и заготовку от грязи и стружки.
- Не производите работ во взрывоопаснаных и сырых помещениях.
- После транспортировки или хранения машины в условиях низких температур и необходимости применения ее в теплых условиях, выдержите ее в этих условиях в течении 3-х часов.
- Для подключения питающего напряжения используйте только 3-х контактную розетку (с заземлением).
4

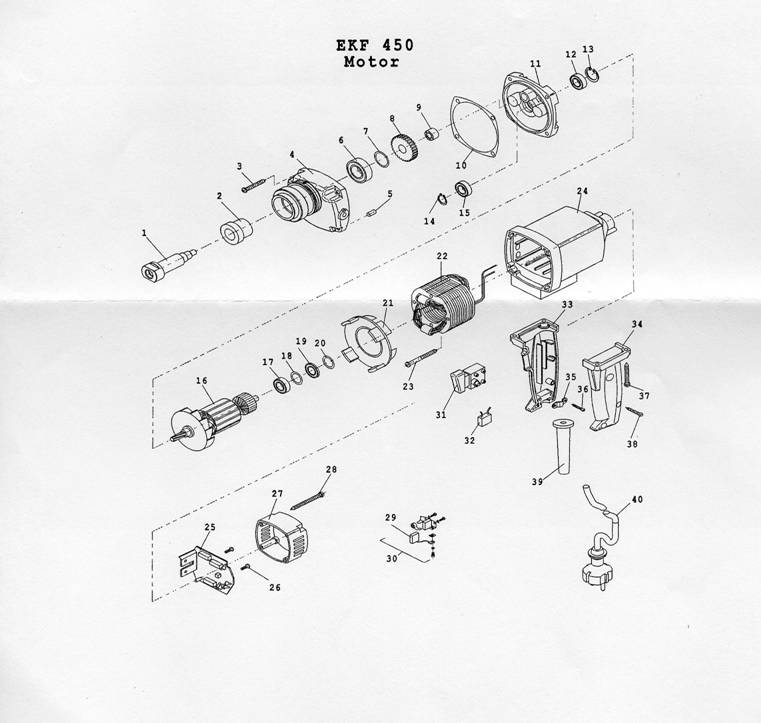

Приложение1
5

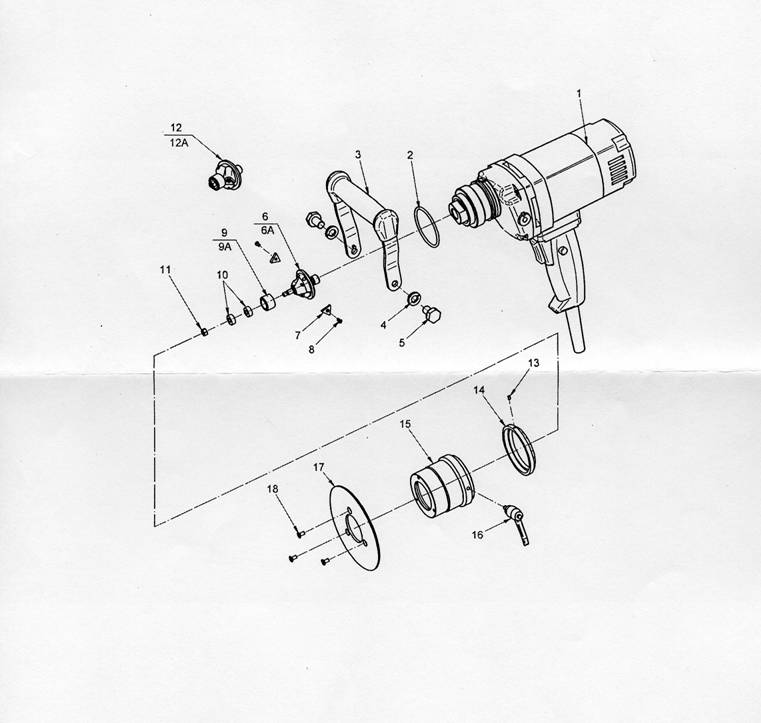

Приложение 2
6
