Fagor, инструкция по установке

FAGOR

ИНСТРУКЦИЯ ПО УСТАНОВКЕ,

ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ПОСУДОМОЕЧНАЯ МАШИНА

МОДЕЛЬ: F1-30 FI-48 FI-48B

Установка

1.1 Схемы установки

FI - 30, FI - 48, FI - 48В

1.2 Расположение

Установите оборудование на необходимую высоту при помощи регулирующихся ножек (Рис. 2)

1.3 Подключение к воде

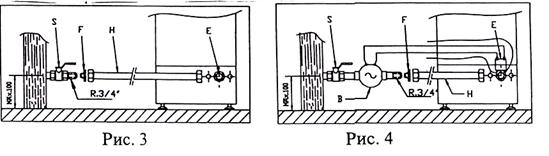

Подключение к воде осуществляется согласно схемам 3 и 4. Необходимое давление при ополаскивании: 2 4 Кг/см2. С давлением внешних цепей в 2 Кг/см2, установить нагнетающий электронасос (Рис. 4)

S = Препускной клапан Е = Электроклапан

F = Фильтр В = Электронасос Н = Шланг

Для тяжелой воды (более 10 ) необходимо установить смягчитель воды (декальценирователь)

1.4 Технические характеристики

a) Установить сливной шланг как указано на Рис. 5

b) Установить трубку-сифон во избежание неприятных запахов.

D = Сливной шланг; С = Дренажный коллектор

1.5 Технические характеристики

модель	Давлени входящей воды	Напряже ние в сети	МОЩНОСТЬ, кВт	Размеры кассеты (мм)	Продолжительностьцикла, с	Объем резервуара (литр)	Потребление воды на цикл (литр)	Вес кг
сопротивл	Мах
FI-30	2+4Kg/cm2 (28+ 56 psi)	N – N (50/60Hx	2,8	3,45	500х500	4' Reg.	25	2,7	54
FI-48	120" 180"	59
FI-48B	3,52	60

1.6 Подключение к сети

·  Снять крышку блока соединений (R) (Рис 1, Рис 6) и заднюю стенку (Р). Подсоединить кабель к электроклапану (Е)

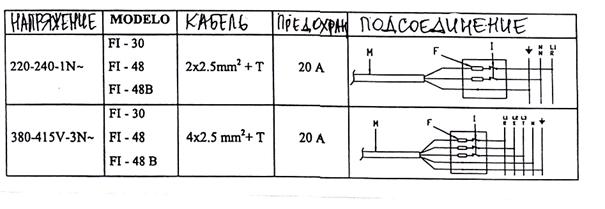

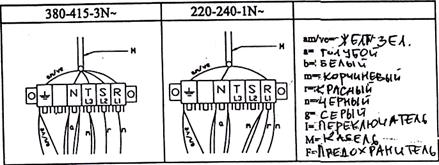

·  Осуществить соединения согласно схеме 6. Установить главный переключатель, независимый от аппарата; расстояние между контактами 3 мм. Обязательно заземлить посудомоечную машину.

Рис.6

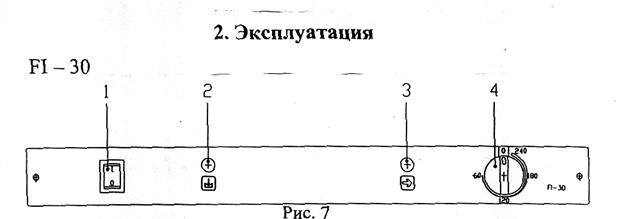

- Нажатием на кнопку (1) Рис.7 активируется данный световой индикатор. Начинается наполнение и нагревание воды для мытья и ополаскивания.

- Максимальное время цикла установленного - 4 минуты.

Установите таймер (4) в желаемую позицию, загорится световой индикатор (3).

- Когда загорится индикатор (2) - машина готова к эксплуатации.

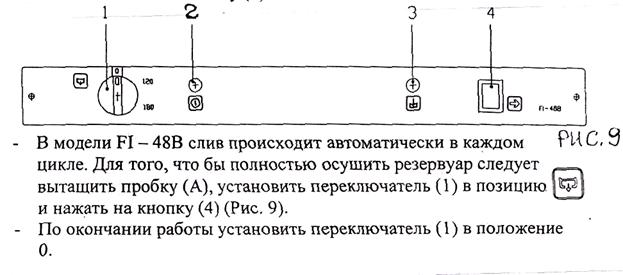

- Установить переключаРис. 8) на программе 120 или 180

- Загорится световой индикатор (2), начнется наполнение и нагревание воды для мытья и ополаскивания. Когда загорается световой индикатор (3), машина готова к эксплуатации. Начните цикл нажатием на кнопку (4).

2.1 Рекомендации по правильному мытью

Добавить в резервуар необходимое количество моющего средства, указанного производителем. Проверяйте и поддерживаете уровень жидкости для придания посуде блеска в диспенсере (D) (Рис. 10) и в резервуаре (Т) с погруженным фильтром.

Приготовление посуды для загрузки в посудомоечную машину

- Прежде чем загрузить посуду в кассеты, уберите крупные остатки пищи.

- Прежде всего, рекомендуется мыть стеклянную посуду.

- Загрузить тарелки в специальные кассеты.(Рис. 11)

- Установить чашки и бокалы вверх дном.

- Установить столовые приборы в держатели рукояткой вниз. Перемешать ножи с вилками и ложками.

- Установить держатели в базовые кассеты или в кассеты с 16 отверстиями.

3. Обслуживание

- Следует контролировать уровень жидкости для придания посуде блеска.

- Ежедневно чистить поддоны (В) и фильтр (F). Для этого следует вытянуть пробку (А), открутить фильтр против часовой стрелки и приподнять его. По окончание очистки повторить процедуру в обратном направлении.

·  В случае длительного простоя машины, смазать детали вазелином.

·  Для мытья использовать мыльный раствор, не использовать абразивные моющие средства. Не промывать внутренний объем машины под струёй воды.
