БЛОК РЕЧЕВОГО ОПОВЕЩЕНИЯ | ||
| АРИЯ-БРО | |
ТУ |
1. Назначение
Блок речевого оповещения АРИЯ-БРО (далее – «изделие») предназначен для работы в составе системы речевого оповещения АРИЯ
в качестве устройства формирования и передачи речевых сообщений. Возможно применение изделия в других системах оповещения с аналогичными параметрами.
2. Технические характеристики
Напряжение питания постоянного тока, В | 12 | +1,8 |
-3,0 | ||
Ток потребления в дежурном режиме, А, не более | 0,2 | |
Ток потребления в режиме оповещения, А, не более | 3 | |
Максимальная выходная мощность, Вт | 24 | |
Диапазон воспроизводимых частот, Гц | ||
Количество входов оповещения, шт. | 2 | |
Количество линий (зон) оповещения, шт. | 1 | |
Оконечное сопротивление линии оповещения, кОм | согласно схемы подключения АС | |
Количество линий управления, шт. | 1 | |
Оконечное сопротивление линии управления, кОм | 20 | |
Количество речевых сообщений, шт. | 2 | |
Суммарная продолжительность речевых сообщений, сек. | 24 | |
Время непрерывной работы в режиме «оповещение» | не ограничено | |
Поддержка блоков расширения, не более, шт. | 15 | |
Степень защиты оболочки, IP | 41 | |
Габаритные размеры, мм | 120х150х50 | |
Масса, кг, не более | 0,27 | |
Условия эксплуатации: | ||
диапазон рабочих температур, ºС | −10…+55 | |
относительная влажность воздуха при +25 ºС, %, не более | 90 | |
Рекомендуемые речевые оповещатели | «АРИЯ-10» «АРИЯ-10 П» |
3. Подготовка к работе
3.1. Монтаж изделия должен производиться квалифицированным персоналом.
3.2. Изделие устанавливается на ровной поверхности.
3.3. Подключение изделия должно выполняться в соответствии с инструкцией по эксплуатации.
3.3. По окончании монтажа необходимо провести внешний осмотр и убедиться
в отсутствии повреждений корпуса и проводов.
4. Упаковка, хранение, эксплуатация
4.1. Изделие транспортируется в упаковке без ограничения расстояния в условиях, исключающих механическое повреждение.
4.2. Изделие допускается хранить в помещениях при температуре от ─10 ºС до +55 ºС и относительной влажности до 80 % в упаковке производителя при отсутствии в окружающей среде агрессивных примесей.
4.3. Перед включением в отапливаемом помещении после хранения в условиях отрицательных температур изделие необходимо выдержать при комнатной температуре не менее 2 часов.
4.4. Изделие не требует обслуживания в процессе работы при соблюдении потребителем правил эксплуатации.
5. Гарантии изготовителя
Предприятие-изготовитель гарантирует нормальную работу изделия в течение 3-х лет со дня изготовления при соблюдении потребителем условий эксплуатации и правил хранения, изложенных в настоящем паспорте.
6. Комплект поставки
изделие, шт. ..................................................................................................... 1
паспорт, шт. ..................................................................................................... 1
упаковка, шт. .................................................................................................. .1
резистор, 1,2 кОм 0,125 Вт, шт. ………………............................................... 4
резистор, 1,5 кОм 0,125 Вт, шт. … ………………………………………………3
резистор, 2,4 кОм 0,125 Вт, шт. ..................................................................... 2
резистор, 4,7 кОм 0,125 Вт, шт. ..................................................................... 1
предохранитель, 3А, 5х20, шт. ....................................................................... 1
монтажный комплект, шт. ............................................................................... 1
7. Свидетельство о приемке
Изделие признано годным к эксплуатации.
Зав. № АА Дата приемки Штамп ОТК
В случае выхода изделия из строя в период гарантийного срока обращаться на предприятие-изготовитель по адресу: и Автоматика», Россия, 21; т/ф. (38, т. www. e-mail: *****@***com |
 |

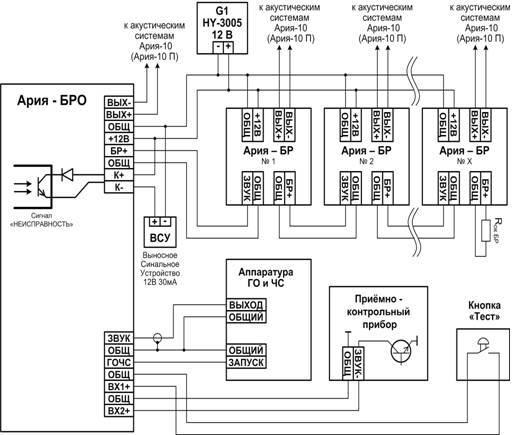

Рис.1. Схема подключения.
БЛОК РЕЧЕВОГО ОПОВЕЩЕНИЯ |
АРИЯ-БРО
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1. Общие сведения
Система речевого оповещения АРИЯ (далее по тексту – «система») предназначена для формирования и выдачи речевых сообщений о возникновении опасности и инструкций по эвакуации на объектах, оснащенных охранно-пожарной сигнализацией.
Система состоит из:
- блока речевого оповещения АРИЯ-БРО;
- блоков расширения АРИЯ-БР;
- речевых оповещателей АРИЯ-10, АРИЯ-10 П или аналогичных.
Блок речевого оповещения АРИЯ-БРО (далее – «изделие») предназначен для работы в составе системы речевого оповещения АРИЯ в качестве устройства формирования и передачи речевых сообщений.
Возможно применение изделия в других системах оповещения с аналогичными параметрами.
Изделие предназначено для установки внутри защищаемого объекта и рассчитано на круглосуточную непрерывную работу. Конструкция изделия не предусматривает его эксплуатацию в условиях воздействия агрессивных сред, а также во взрывоопасных помещениях.
Электропитание изделия должно осуществляться от резервированного источника электропитания напряжением 12 В постоянного тока. Изделие готово к эксплуатации сразу после подачи питающего напряжения.
Изделие предназначено для совместной работы с приемно-контрольными приборами, обеспечивающими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты».
2. Основные функциональные возможности
· трансляция сигналов оповещения от аппаратуры ГО и ЧС. Приоритет входа для подключения – максимальный;
· автоматическое включение исполнительных устройств (речевых оповещателей) при поступлении сигнала от приемно-контрольного прибора или кнопки дистанционного пуска;
· трансляция 2-х предварительно записанных сообщений общей длительностью до 24 секунд, одно из которых «тестовое» - служит для проверки системы оповещения, а другое «тревожное» - предназначено для организации эвакуации людей при возникновении чрезвычайной ситуации. Выделение устройством памяти для каждого сообщения варьируется в зависимости от длительности этого сообщения;
· возможность выбора речевого сообщения путем подачи управляющего сигнала на соответствующие клеммы.;
· возможность подключения до 36-ти речевых оповещателей АРИЯ-10 или АРИЯ-10 П;
· автоматический контроль целостности линий оповещения и управления с выдачей информации о нарушении целостности контролируемых цепей посредством световой индикации и звуковой сигнализации;
· передача сигнала о неисправности на приемно-контрольный прибор, обеспечивающий выход для подключения устройств оповещения типа «открытый коллектор»;
· возможность подключения до 15-ти блоков расширения АРИЯ-БР, к каждому из которых подключается до 36-ти речевых оповещателей АРИЯ-10 или АРИЯ-10 П;
· запуск режима «оповещение» как путем замыкания управляющих контактов, так и подачей на них напряжения 12В;
· передача сигнала о неисправности во внешние цепи;
· возможность подключения выносного сигнального устройства (ВСУ);
· обеспечивает защиту от переполюсовки питания посредством предохранителя;
· обеспечивает электронную восстанавливаемую защиту от перегрузки и короткого замыкания в нагрузке;
· обеспечивает световую индикацию наличия напряжения питания, возникновения неисправности, режима оповещения.
3. Устройство и подключение
Конструктивно изделие выполнено в виде одного функционально законченного блока. Корпус изготовлен из высокопрочного пластика и состоит из основания и крышки. На основании размещена плата с электронными компонентами, на которой расположены оптические индикаторы: наличия напряжения питания, возникновения неисправности, режима оповещения, а также клеммные колодки для подключения оборудования. На днище основания корпуса выполнены 4-е отверстия для крепления устройства на месте эксплуатации. Фиксация крышки к основанию осуществляться при помощи саморезов.
При изготовлении в энергонезависимую память изделия записаны 2-а речевых сообщения:
1) «Внимание! Производится проверка системы оповещения!»;
2) «Внимание! Пожарная тревога! Всем срочно покинуть помещение!».
Воспроизведение речевого сообщения №1 осуществляется при поступлении сигнала от приемно-контрольного прибора или кнопки дистанционного пуска на клеммы «ВХ1+» и «ОБЩ», сообщение №2 – на клеммы «ВХ2+» и «ОБЩ».
Внимание! Запись речевых сообщений осуществляется только в заводских условиях. Возможность самостоятельной записи отсутствует.
Органов управления изделие не имеет. Запуск необходимого в данный момент сообщения осуществляется дистанционно.
Схема внешних соединений изделия приведена на рис.1.
В зависимости от схемы соединения, к клеммам «ВЫХ+» и «ВЫХ-» изделия возможно подключение до 36-ти речевых оповещателей. Для подключения большего количества речевых оповещателей, необходимо к клеммам «БР+» и «ОБЩ» подключить блок расширения АРИЯ-БР. Данная модификация изделия поддерживает до 15-ти блоков расширения, к каждому из которых подключается до 36-ти речевых оповещателей.
Для осуществления контроля целостности линии оповещения, а также линии управления (между изделием и блоками расширения) применяются оконечные резисторы Rок АС и Rок БР. Проверка целостности линий оповещения и управления осуществляется периодически с интервалом в 1,5-2 минуты.
Номиналы и места установки оконечных резисторов линии оповещения Rок АС определяются по рис.2 в соответствии со схемой подключения речевых оповещателей.
Оконечный резистор линии управления Rок БР устанавливается между клеммами «БР+» и «ОБЩ» изделия. При использовании блоков расширения
резистор Rок БР устанавливается между клеммами «БР+» и «ОБЩ» последнего из
блоков расширения в линии. Номинал резистора Rок БР не зависит от количества
подключенных блоков расширения и составляет 20 кОм, 0,125 Вт.
Если оконечные резисторы Rок АС и Rок БР не установлены, либо их номиналы не соответствуют вышеприведенным параметрам, то изделие перейдет в режим «НЕИСПРАВНОСТЬ».
Контакты «К+» и «К-» предназначены для подключения и коммутации выносных сигнальных устройств (ВСУ). Максимальный ток коммутации 30мА при напряжении не более 30 В.
Для подключения к источнику постоянного тока напряжением 12В на изделии предусмотрены клеммы «+12В» и «ОБЩ». Клеммы «ЗВУК», «ОБЩ» и «ГОЧС» предназназначены для подключения к оборудованию ГО и ЧС.
Схемы подключения речевых оповещателей приведены на рис.2.
4. Режимы работы
Изделие имеет следующие режимы работы:
· дежурный;
· оповещения;
· трансляции сигналов ГО и ЧС;
· неисправность.
Для отключения сигналов от встроенного звукового сигнализатора в режимах «ОПОВЕЩЕНИЕ» и «АВАРИЯ» необходимо снять перемычку «JP2 ЗУММЕР» расположенную на печатной плате изделия.
4.1 Дежурный режим
В дежурном режиме осуществляется ожидание сигнала на запуск оповещения от внешних устройств (приемно-контрольного прибора, кнопки дистанционного пуска, сетевого контроллера и тд.). Каждые 1,5-2 минуты производится проверка линий оповещения и управления на предмет обрыва или короткого замыкания.
Если при воспроизведении речевого сообщения №1 поступит сигнал на воспроизведение сообщения №2, то трансляция сообщения №1 прерывается и в
линию оповещения выдается сообщение №2.
Воспроизведение сообщений производиться циклически и продолжается до тех пор, пока есть сигнал от внешних устройств и сохраняется напряжение питания прибора. При снятии сигнала изделие перейдет в дежурный режим автоматически.
4.3 Трансляция сигналов ГО и ЧС
При замыкании клемм «ГОЧС» и «ОБЩ» изделие переходит в режим трансляции сигналов от оборудования ГО и ЧС, поступающих на линейный вход (клеммы «ЗВУК» и «ОБЩ»).
Оптические индикаторы «ПИТАНИЕ» и «ОПОВЕЩЕНИЕ» горят ровным свечением, индикатор «АВАРИЯ» выключен. Встроенный звуковой сигнализатор выключен.
Вход «ГОЧС» имеет максимальный приоритет. Это означает, что независимо от того находилось изделие в дежурном режиме или в режиме оповещения, при замыкании клемм «ГОЧС» и «ОБЩ» оповещение прерывается и начинается трансляция сигналов от оборудования ГО и ЧС.
После размыкания клемм «ГОЧС» и «ОБЩ» трансляция прекращается и изделие переходит в тот режим, в котором находилось до трансляции сигналов от аппаратуры ГО и ЧС.
4.4 Неисправность
При нарушении целостности линий управления, оповещения или обеих линий одновременно изделие переходит в режим «НЕИСПРАВНОСТЬ». Это происходит не зависимо от того что произошло - обрыв линий или короткое замыкание.
Оптические индикаторы «ПИТАНИЕ» и «АВАРИЯ» горят ровным свечением, индикатор «ОПОВЕЩЕНИЕ» выключен. Встроенный звуковой сигнализатор выдает непрерывный двутональный сигнал. На головное устройство (приемно-контрольный прибор с функцией контроля целостности линии оповещения) выдается сигнал о возникновении неисправности.
Изделие остается в режиме «НЕИСПРАВНОСТЬ» до тех пор пока работоспособность как линии управления, так и линии оповещения не будет восстановлена. При устранении причины неисправности изделие переходит в держурный режим автоматически.
Внимание! В случае обрыва или короткого замыкания линии управления между изделием и блоком расширения, изделие перейдет в режим «НЕИСПРАВНОСТЬ» с формированием соответствующей световой и звуковой индикации, а блок расширения перейдет в режим «ОПОВЕЩЕНИЕ». При этом на блоке расширения будут гореть ровным свечением оптические индикаторы «ПИТАНИЕ» и «ОПОВЕЩЕНИЕ», индикатор «АВАРИЯ» выключен. Речевые оповещатели молчат.
Оптический индикатор «ПИТАНИЕ» горит ровным свечением, индикаторы «АВАРИЯ» и «ОПОВЕЩЕНИЕ» выключены. Встроенный звуковой сигнализатор выключен. Воспроизведение речевых сообщений не производится.
При подаче напряжения питания и правильно подключенных внешних цепях изделие входит дежурный режим автоматически.
4.2 Режим оповещения
При поступлении сигнала от внешних устройств на запуск оповещения (замыкании клемм «ВХ1+» и «ОБЩ» или «ВХ2+» и «ОБЩ», либо подаче напряжения питания на «ВХ1+» и «+12В» или «ВХ2+» и «+12В») изделие переходит в режим «ОПОВЕЩЕНИЕ».
Оптические индикаторы «ПИТАНИЕ» и «ОПОВЕЩЕНИЕ» горят ровным свечением, индикатор «АВАРИЯ» выключен. Встроенный звуковой сигнализатор выдает 2-а коротких однотональных сигнала перед воспроизведением каждого сообщения.
В зависимости от того на какие клеммы поступил сигнал, будет воспроизводиться речевое сообщение №1 или сообщение №2. При одновременном поступлении сигнала будет воспроизводиться сообщение №2.
