ИССЛЕДОВАНИЕ СТРУКТУРЫ ЭЛЕМЕНТОВ СВЕРХПРОВОДНИКОВ
, ,
Томск, Россия

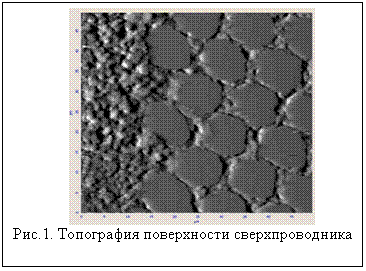

Сплав Nb-Ti занимает особое положение в технике прикладной сверхпроводимости. Существенная часть научной информации в этой области получена в работах, посвященных исследованию изменений характеристик сверхпроводимости материалов при модификации структурного состояния посредством температурно-силовых воздействий. Токонесущая способность сверхпроводника зависит от его микроструктуры, то есть, формы, размеров и объемного содержания частиц, выделившихся при распаде твердого раствора [1-2]. В настоящей работе представлены результаты исследований структуры многожильного сверхпроводника на основе сплава Nb-47,5 мас.% Ti при деформации волочением на промежуточной стадии производства сверхпроводящего кабеля при переходе Ø1,3→Ø1,2 мм в поперечном сечении. Металлографические исследования поперечных сечений проводников методами оптической и атомно-силовой (рис.1.) микроскопии показали, что сильнее всего продеформированы волокна Nb-Ti в промежуточном слое со стороны внешней по-верхности, в результате чего волокна имеют «расплющенный» вид. Обнаружена зона локализации пластической деформации в промежуточном слое со стороны внутренней поверхности в виде дефекта в местах обрыва волокон Nb-Ti многожильного сверхпроводника. Исследования структуры многожильного сверхпроводника на основе сплава Ni-Ti обнаружили: 1) изменения размеров и формы волокон Nb-Ti в промежуточном слое в направлении от внешней (виде ромба) к внутренней стороне (в виде овала) многожильного сверхпроводника; 2) структурную неоднородность зерен Cu в матрицe и оболочке, а так же неоднородность состава волокон Nb-Ti в промежуточном слое; 3) особенности дефектов промежуточного слоя в местах обрывов многожильного сверхпроводника.
Традиционно при анализе ресурса пластичности технических сверхпроводников на основе сплава Nb-Ti [3], лежит представление о равномерности и однородности пластической деформации, о макромасштабной локализации непосредственно перед разрушением, что далеко не соответствует действительности. Картины локализации деформации должны приниматься во внимание при разработке технологии холодной деформации волочением до получения сверхпроводника требуемых размеров.
Работа выполнена при частичной поддержке гранта Российского фонда фундаментальных исследований по проекту -а.
Литература
1. , Андрюшин . М.: Альфа-М, 20с.
2. , , и др. Разработка сверхпроводников для магнитной системы ИТЭР в России // Известия Вузов. Цветная металлургия№ 1. - С. 36-43.
3. , , и др. Изучение деформированного состояния при разнонаправленной обработке Nb-Ti-сплава // Вопр. атом. науки и техн. Сер. «Вакуум, чистые материалы, сверхпроводники»№ 14. - C. 136-139.
