Комплект для понижения мощности:
Доступен для ртутных и натриевых ламп высокого давления мощностью от 70 до 400 Вт.
Для ламп мощностью 70 – 150 Вт
Размеры ПРА: 54х66 мм
Для ламп мощностью 250 – 400 Вт
Размеры ПРА: 71х75 мм
Схема подключения:
Зажигающее устройство обеспечивает зажигание разряда в лампе, конденсатор выполняет функцию компенсации реактивной мощности, двухобмоточный ЭМПРА управляемый переключателем мощности является балластом и обеспечивает стабильную работу лампы в двух режимах – полной и сниженной мощности. Дополнительная управляющая линия не требуется, переключатель является интеллектуальным устройством и сам осуществляет смену режимов.
Схема работы программируемого переключателя мощности.
1). Основное время работы в режиме сниженной мощности – 6 часов. При установке светильника пользователь выбирает два дополнительных промежутка времени – t1 и t2, которые присоединяются к основному времени «до» и «после» (рис. 1). Добавляя время слева t1, мы получим более ранний переход в режим пониженной мощности, добавляя время справа t2, получим более поздний переход в режим полной мощности. Например, если выбран режим «B», то светильник будет работать в режиме сниженной мощности в сумме 1,5+6+1 = 8,5 часов.

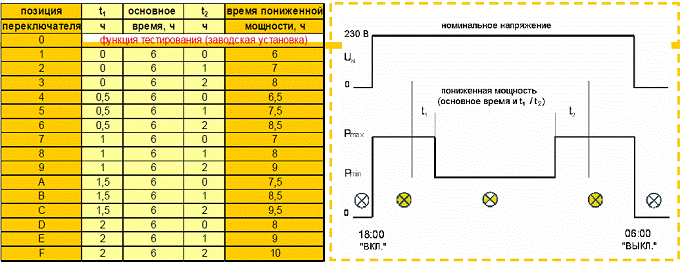

Рис. 1. Таблица режимов переключателя мощности
Выбранный режим устанавливается поворотным винтом на торцевой стороне переключателя под клеммной колодкой с помощью шлицевой отвертки (рис. 2). Минимальное время на которое светильник может переходить в режим пониженной мощности составляет 6 часов, максимальное – 10 часов.
Рис. 2. Установка режима переключателя мощности
2). В первый день переключатель проводит сбор информации. Он замеряет время включения освещения и время выключения. При этом в первый день, поскольку информации о предыдущих днях в памяти ещё нет, переключение на режим сниженной мощности в любом случае произойдёт через 240 минут (4 часа) после включения освещения, в этом режиме ОУ останется до выключения.
Рис. 3. Работа светильника в первый день
3). Во второй день работы уже используется собранная вчера информация. Исходя из общего времени работы осветительной установки в предыдущий день определяется параметр Х - промежуток времени между включением освещения и началом основного времени работы в режиме сниженной мощности (рис. 4).
Рис. 4. Работа светильника во второй и последующие дни.
Например (рис. 5), если выбран режим «8» (t1=1 час, t2= 1 час), освещение включается в 20:00 и выключается в 7:00, а параметр Х (согласно длительности работы ОУ в предыдущий день) – 170 минут, то работать будет следующим образом:
· освещение включается в 20:00;
· проходит время Х - t1= 170 минут – 60 минут = 110 минут = 1 час 50 минут, светильник переходит в режим сниженной мощности в 20:00+1 час 50 минут=21:50;
· в этом режиме он находится t1+6 + t2=1+6+1=8 часов;
· в 21:50+8 часов= 5:50 светильник возвращается в режим полной мощности;
· в 7:00 освещение выключается.
Рис. 5. Пример.
Итак, освещение включается, проходит время (Х - t1), светильник переходит в режим сниженной мощности на t1+6 + t2 часов, затем возвращается обратно к режиму полной мощности.
С изменением времени года продолжительность светового дня меняется. В соответствии с этими изменениями, чтобы не тратить лишней электроэнергии, построены графики включения и отключения дорожного освещения. На рис. 5 приведен пример – в зависимости от месяца освещение включается и выключается в разное время. Общее время работы ОУ зимой больше, чем летом. Но несмотря на то, что освещение включается в разное время, режим сниженной мощности должен приходиться постоянно на одни и те же часы (например с 22: 30 до 5:30) – на время минимальной загрузки дороги. Поэтому параметр Х каждый день определяется по данным предыдущего дня.
Таблица 2. Пример работы переключателя в разные времена года при выбранном режиме «2» (0+6+1 часов)
Если, например, световой день удлиняется, освещение включается с каждым следующим днем немного позже, а выключается каждый день немного раньше. Тогда нужно каждый день переходить в режим сниженной мощности через более короткое время. То есть промежуток Х должен сокращаться. Если же приближаются зимние месяцы и световой день укорачивается – промежуток Х должен удлиняться, ведь освещение будет включаться каждый день немного раньше, а в режим сниженной мощности нужно перейти в те же 22:30.
Выбор промежутка Х переключатель осуществляет используя информацию о времени работы в предыдущий день. Каждый день переключатель замеряет общее время работы ОУ и по таблице соответствия (встроенной в память переключателя) выбирает промежуток Х на следующий день.
Минимальное значение параметра Х – 15 минут.
Если ночь настолько короткая, что общее время работы светильника меньше, чем выбранная длительность режима сниженной мощности, то светильник после включения 15 минут работает в режиме полной мощности, а затем переходит в режим сниженной мощности до конца времени работы. Например, в таблице 2 так работать ОУ будет в июле: в 21:50 включается освещение, через 15 минут, в 22:05 светильник снижает мощность и работает так до 4:15, после чего освещение выключается – см. рис. 6.
Рис. 6. Работа светильника 02 июля согласно таблице 2.
