Автоматическое устройство GHL-1 для сбора частиц драгоценных металлов с обуви

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО GHL-1 ДЛЯ СБОРА ЧАСТИЦ ДРАГОЦЕННЫХ МЕТАЛЛОВ С ОБУВИ

Содержание

Общие данные………………………………………..……………………..………………………… (2) Описание основных узлов………………………………………..……………………………… (3) Способ применения………………………………………………………………………………….. (4) Меры предосторожности…………………………………………………………………………. (5) Техническое обслуживание …………………………………………………………….………. (5) Технический справочник …………………………………………………………………………. (8) Сервисное обслуживание………………………………………………………………………… (9) Общие данные

Устройство GHL-1 совмещает в себе функции чистки обуви, сбора частиц и металлической пыли, ее фильтрации и последующее обеззараживания ультрафиолетом.

Пять специальных щёток, при вращении, не только очищают поверхность обуви, но и образуют направленный воздушный поток обеспечивающий всасывание частиц металла и дальнейшее осождении их в накопительном фильтре.

Собранный материал (стружка, металлическая пыль и обычная грязь) автоматически обрабатывается UV излучением от встроенной ультрафиолетовой лампы, что обеспечивает антибактериальный эффект и безопасность дальнейшего взаимодействия человека с собранным материалом.

Благодаря использованию датчиков, при установке ноги на площадку(ХХ), устройство автоматически включается и начинается процесс чистки, при снятии ноги – устройство выключается.

Благодаря оптимальному расположению щеток, устройство GHL-1 за один проход осуществляет чистку подошвы и поверхности обуви, оптимально быстро решая задачу сбора материалов со всей поверхности обуви, что делает вашу работу экономичней и комфортней.

Неоспаримыми достоинствами GHL-1 являются его эстетичный внешний вид, простота эксплуатации и экологичность.

Привлекательный внешний вид, новизна подхода и оригинальность конструкции защищена, как национальным патентом на изобретение, так и рядом прикладных патентов.

Устройство GHL-1 отличает:

- низкий уровень шума и отсутствие вибраций;

- высокое качество щёток и их долговечность;

- простота обслуживания устройства;

- энергоэффективность;

- безопасность;

- экологичность.

Устройство GHL-1 рекомендовано для использования в ювелирных мастерских, ювелирных заводах и лабораториях, т. е. там, где требуется сбор материалов с обуви.

Найдет применение в оптической, радиоэлектронной промышленности и в медицине, т. е. там где есть повышенные требования к чистоте помещений и обуви пересонадла или посетителей.

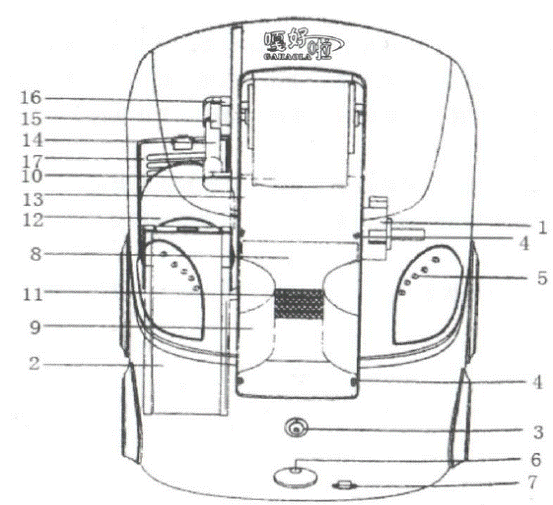

Рабочие детали и их наименование

1. ДвигаПылесос 3. Датчик движения - сенсорный контроллер

4. Инфракрасный сенсорный контроллер 5. Светодиодная лампа 6. Динамик (голосовые подсказки) 7. Голосовой переключаЩётка 9. Щёточный валик

10. Щёточный диск 11. Педальная перекладина 12. Накопительный пылевой мешок 13. Педаль 14. Инфракрасная лампа (UV) 15. Болтовая блокировка щёточного диска 16. Крепёжная гайка 17. Задняя крышка

3. Описание

- Движущей силой данного аппарата является электродвигатель типа 55 TDY, работающий от сети с напряжением 220V / 50Гц. Используется «спящая» индукционная система. Когда человек подходит к передней части устройства, аппарат переходит в режим ожидания, загорается сигнальная лампочка, одновременно начинаются голосовые подсказки. Когда человек опускает ногу на педаль, прибор переходит в рабочий режим. Можно отключить голосовой переключатель (нижняя часть устройства).

- Во время чистки подошвы, ногу можно свободно вытаскивать из зоны обработки, где происходит чистка и сбор драг металла.

- Если в процессе чистки в результате чрезмерной нагрузки щётки перестали вращаться, не следует переживать. Необходимо всего лишь приподнять ногу, и работа прибора быстро восстановится.

- По завершении чистки прибор переходит в режим ожидания, готовясь начать сбор золота у следующего сотрудника организации. Если же больше движения нет, прибор автоматически прекращает работу.

4.  Меры предосторожности

- Перед эксплуатацией аппарата внимательно прочитайте инструкцию.

- Данный аппарат можно поставить у входа и выхода в производственное помещение. Оптимально, нужно установить устройство, в каждой комнате, где проводится работа с резкой, шлифовкой, вязкой, штамповкой и литьюм драг металла.

- Обратите внимание на безопасность вилки, розетки и провода. Не следует вытягивать вилку, резкими движениями.

- Перед заменой деталей отключайте питание.

- Избегайте попадания в устройство инородных предметов, не пытайтесь произвести полировку изделий с помощью GHL-1.

5. Техническое обслуживание и способы замены деталей

- Необходимо регулярно чистить аппарат и производить замену щёток, щёточных валиков и щёточного диска с целью поддержания хорошего чистящего эффекта.

- Необходимо заправлять встроенное дезенфикационное устройство в соответствии с частотой использования (по необходимости).

- Необходимо регулярно чистить и заменять накопительный пылевой мешок.

- Если после долгих лет использования аппарата щётки деформировались и износились и это стало влиять на эффективность сбора частиц металла, следует заменить щётки.

Способы замены:

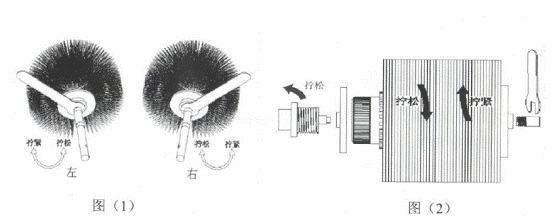

Рисунок (1). Способ замены щёточных валиков для чистки подошвы и боковых частей обуви: со стороны входа гаечным ключом по часовой стрелке (против часовой стрелки) развинтить, и снять левый и правый щёточные валики. Установить новые, закрепив болты и вращая гаечный ключ против часовой стрелки (по часовой стрелке).

Рисунок (2). Способ замены щёточного диска для передка обуви: открыть заднюю крышку, развинтить крепёжные гайки, фиксирующие щёточный диск; вращая против часовой стрелки, ослабить и снять болтовую блокировку щёточного диска. Установить новый щёточный диск (встроенное устройство полировки поверхности обуви) в резьбовое отверстие и затянуть по часовой стрелке. Встроенное устройство дизенфекции поверхности обуви (пузырёк) обычно необходимо просто заправить. Для этого сначала отвинтите винты, затем откройте крышку с левой стороны от щёточного диска, отвинтите крышку пузырька.

Затянуть

Ослабить

Ослабить

Рисунок (2)

Рисунок (1)

Левый Правый

Ослабить Затянуть

Затянуть Ослабить

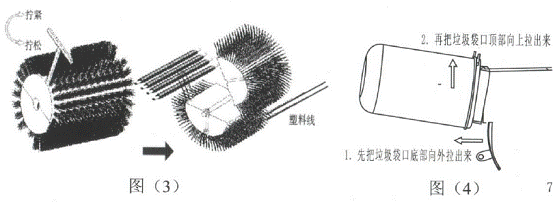

Рисунок (3). Способ замены щеток для чистки подошвы: со стороны входа снять сначала щёточные валики с двух сторон, затем ослабить и снять винты, закреплённые с двух сторон валиков. Взять пластиковую нить, с помощью подвижного узла закрепить её посередине педальной перекладины, продеть через нижнюю часть вала, установить половину новой щётки, пластиковую нить натянуть кверху, затем другую половину щётки зафиксировать в резьбовом отверстии и затянуть винты. Вытащив пластиковую нить, закончить замену.

Рисунок (4) Способ замены накопительного пылевого мешка: открыть заднюю крышку, снять накопительный пылевой мешок. Снимая накопительный мешок, необходимо обратить внимание на то, чтобы сначала вытащить нижнюю часть мешка, а затем уже верхнюю (см. рисунок). Зажать руками обжимное кольцо с двух сторон, вытащить плюшевый мешок и заменить его. Фиксируя мешок, сначала необходимо, прижимая книзу, зафискировать верхнее отверстие мешка, затем втолкнуть внутрь нижнее отверстие. Содержимое мешка отправить на аффинаж.

1. Сначала вытаскивается нижнее отверстие мусорного мешка

2. Затем наверх вытаскивается верхнее отверстие мусорного мешка

Рисунок (4)

Рисунок (3)

Пластиковая проволовка

Затянуть Ослабить

6.  Технические параметры

Модель товара: GHL -01

Размеры товара: 497*374*394мм

Номинальное напряжение: 220V

Номинальная мощность: 150W

Номинальная частота: 50 Гц

Чистый вес: 18.6 кг

Шум: ≤60 децибелл

Запуск: датчик движения - индукция

Внешний вид: тип легковой машины

Адрес:Москва, А Телефон:[phone]
