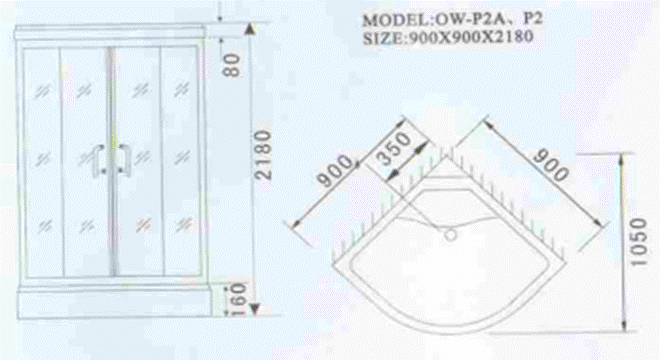

OW-P. OW-S.
Инструкция по установке душевой кабины и руководство по обращению
Уважаемый покупатель:
Мы рады, что вы выбрали нашу продукцию! Перед установкой и использованием душевой кабины в первый раз, советуем очень внимательно прочитать все прилагающиеся к изделию инструкции, которые помогут вам пользоваться нашим изделием правильно, мы не несем никакой обязательств, если вы неправильно обращались с нашим изделием.
При возникновении вопросов или неполадок, пожалуйста, свяжитесь с нами или локальным дистрибьютором, и вы получите консультацию специалиста.
Содержание
- Название оборудования 2
- Упаковочный лист 3
- Правила безопасности(меры предосторожности), монтажные инструменты
- Установка (юбки) границ, стальной рамы и основания
- Установка ванной кабины
- Установка передней рамы (каркаса)
- Установка задней рамы, передней рамы и нижней части кабины
- Установка верхней части кабины, монтирование водо - и энергоснабжения
- Использование панели управления встроенного компьютера
- Управление подачей воды
- Неправильное использование
- Содержание и техническое обслуживание

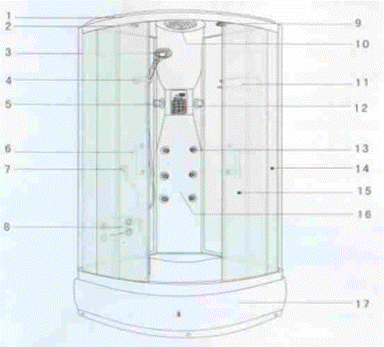

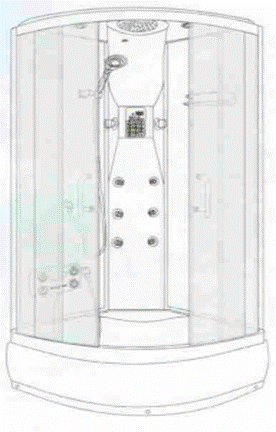

Название деталей оборудования
No | Название | No | Название | No | Название | No | Название |
1 | Верхняя часть | 6 | Ручка | 11 | Вешалка для полотенец | 16 | Основная средняя панель |
2 | Вентилятор | 7 | Подключение подачи воды | 12 | Панель управления | 17 | Ванна (основание) |
3 | Ручной душ | 8 | Массажер для ног | 13 | Подача воды для массажа спины | 18 | |
4 | Подставка-держатель для ручки душа | 9 | Динамик | 14 | Неподвижные стеклянные панели | 19 | |
5 | Вентиль контроля подачи воды | 10 | Верхний душ | 15 | Стеклянная дверь | 20 |

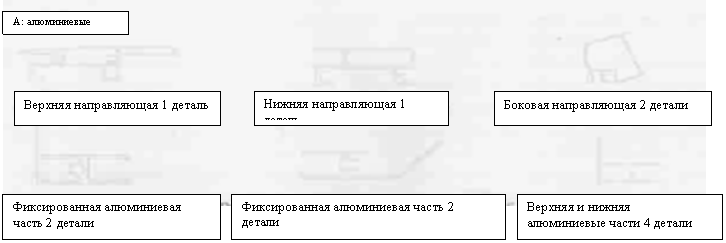

Упаковочный лист
В: стеклянные детали
Движущаяся дверь из моллированного стекла: 1664*395*5 (2 детали)
Неподвижная стеклянная панель: 1620*325*5 (2 детали)
Задняя стеклянная панель: 1563*533*5 (2 детали)

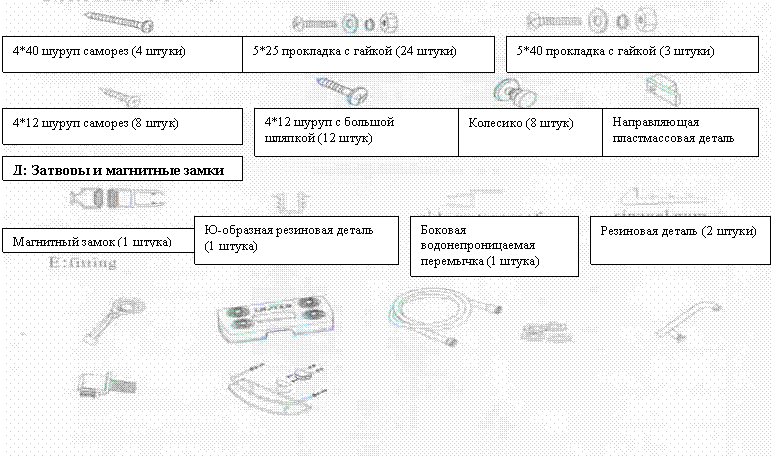

С: винты, шурупы и т. п.
Правила безопасности (меры предосторожности)
После вскрытия упаковки, пожалуйста, внимательно проверьте упаковочный лист (реестр) и изделие на наличие повреждений или качественных недостатков. Схематическая установка должна быть проведена квалифицированным электриком или специалистами, которых вам предоставит местный дистрибьютор. Энергоснабжение должно быть подключено и должно быть постоянным. Рекомендуется использовать переключатель с двойной насечкой, нулевой фазой(нулевой провод) и проводом под напряжением и может заземлен или нет и обладать заглушкой. Нельзя использовать один источник электропитания на несколько электроприборов. Рекомендуется учитывать высоту установки-1.2 м, если вы хотите провести провод сквозь стену - необходимо использовать защиту для провода (защитная труба), исходя из соображений безопасности. Необходимо использовать источник электропитания с теми же характеристиками, которые необходимы для нашего изделия, а так же защитой от протеканий и резистором. Электрические характеристики: номинальное напряжение 220-240 вольт, частота 50 герц, мощность 30 ватт, оперативное напряжение сети 12 вольт; если изделие обладает системой для парообразования, электрические провода должны быть с резиновой оболочкой и тройной медной сердцевиной, сечение каждой сердцевины должно быть не меньше 2,5мм2, то есть, 3*2,5 мм2, номинальное напряжение: 450-750 вольт. Характеристики водообеспечения: рабочее гидравлическое давление 0,2-0,4 Мпа, водный поток 8-12 л/мин, холодное/горячее водоснабжение, соединительные отверстия размером ½, дренажное отверстие 1-1/2. Недопустимо любое изменение схемы изделия, или любое необязательное увеличение напряжения сети. Недопустимо любое обрезание соединительных проводов. Не вскрывайте блок управления и панель для того, чтобы избежать неисправностей изделия или скользящих разрядов и ударов электрическим током. Органический растворитель и кислотные химические продукты, такие как, ацетон, аммиак, бензин могут разрушить и загубить некоторые акриловые части, поэтому рекомендуется избегать любого контакта между этими соединениями. При каждом начале использования, пожалуйста, проверьте положение переключателя мощности. Если изделие обладает системой для парообразования, нужно проверять защиту от поражения скользящими разрядами каждые два месяца. Не использовать, если имеются некоторые повреждения. Ремонт и проверка должны проводиться профессионалом. Во время грозы, пожалуйста, отключите электричество, чтобы обеспечить собственную безопасность и сохранность изделия. Это изделие предназначено для использования в помещении, избегать воздействия прямых солнечных лучей, не использовать вне помещения.Внимание: Мы не несем никакой ответственности, если поломка произошла из-за неправильного использования изделия.
Установка шаг 1: Установка (юбки) границ, стальной рамы и основания

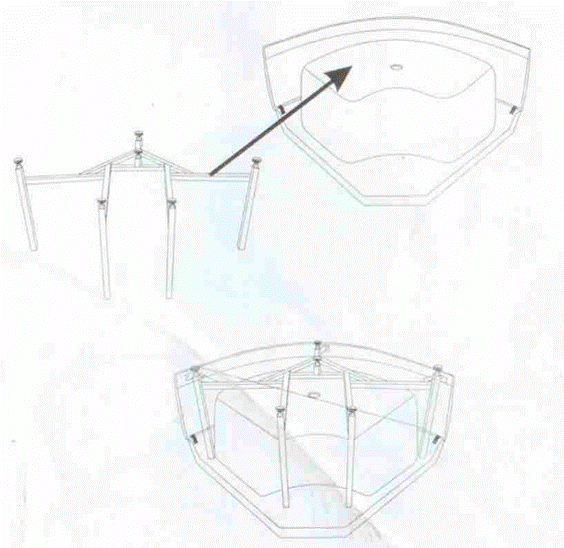

Переверните нижний поддон, закрепите марганцевую тряпку на нижнем поддоне с помощью шурупов 4*22, не закрепляйте слишком плотно. Поставьте основание на приспособленное место (подходящее, отведенное) вместе с нижним поддоном, закрепите марганцевую тряпку. Поместите стальное основание на нижний поддон, и установите завинчивающиеся стойки так, чтобы они были установлены правильно. Соедините и закрепите пластиковый правый угол со стальной рамой с помощью завинчивающихся стоек, затем закрепите с основанием с помощью шурупов с круглой шляпкой 4*30. После всего этого, закройте всю конструкцию декоративной панелью.

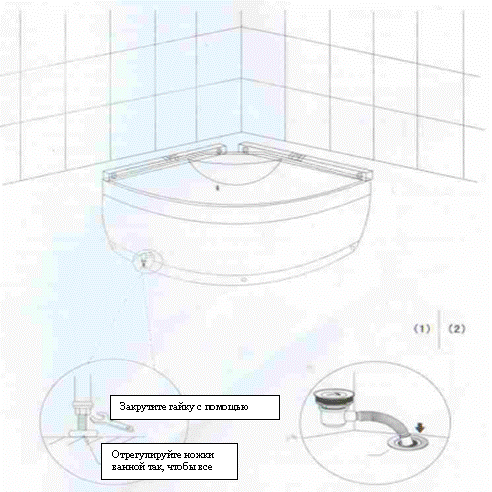

Установка шаг 2: установка ванной (нижнего основания)
Отрегулируйте стойки, поддерживающие основание, для сбалансирования поддона, и проверьте баланс с помощью уровня. Убедитесь, что все поддерживающие стойки находятся на полу, и затем закрепите их с помощью регулирующих винтов. Смотрите картинку (1). Соедините трубу канализации со сточным отверстием. Смотрите картинку (2). |

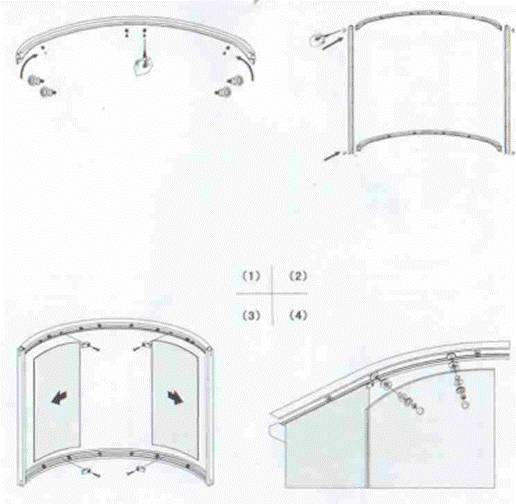

Установка шаг 3: установка передней рамы, неподвижных и подвижных стеклянных деталей
Соедините две пластиковые части посередине с помощью алюминиевой детали самонарезным винтом, затем поместите два колесика или две боковых направляющих на направляющее устройство, затем таким же методом проделайте остальные шаги. Используйте самонарезной винт, соединив с двусторонней алюминиевой деталью с верхней и нижней направляющей, смотрите картинку (2). Пожалуйста, обратите внимание на картинку, установите левую и правую неподвижную стеклянную деталь на раму, затем закройте боковую водонепроницаемую деталь с внешней неподвижной стеклянной деталью.

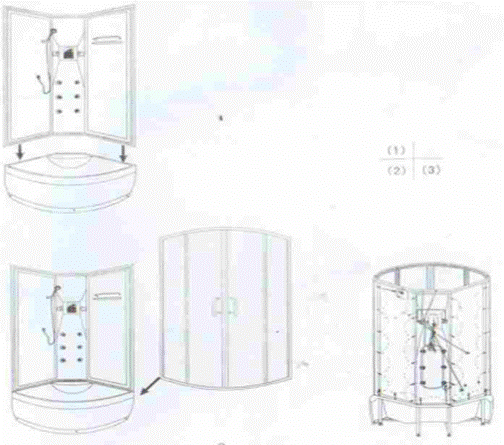

Установите стеклянную дверь на направляющие колесики; установите ручку и магнитный замокв предназначенном для этого месте. Установка шаг 4: установка передней рамы, задней панели и нижнего основания
Очистите поверхностей каждой детали и части. См. картинку (2), положите нелакмусовый прозрачный цементный раствор в необходимое место (между задней панелью и нижним основанием), для избегания протечек воды. Поставьте заднюю панель на нижнее основание, ориентируясь по стрелочкам, так, чтобы все отверстия находились в одной линии. Затем зафиксируйте их с помощью шурупов М5, прокладок и гаек. (см. картинку 3). Смотрите картинку (2), установите переднюю раму на нижнее основание так, чтобы отверстия совпадали с отверстиями на задней панели с помощью шурупов 4*15 мм. (смотрите картинку 3). Заполните расстояния между соединениями передней рамы, задней панели и нижнего основания с помощью нелакмусового прозрачного цементного раствора для избегания протечек воды.Предостережение: Пожалуйста, постарайтесь, чтобы нелакмусовый прозрачный цементный раствор не соприкасался с лицевой поверхностью, если все же это произошло по неосторожности, прочистите с помощью сухой тряпки с небольшим количеством зубной пасты или нелакмусового очистителя.
Установка шаг 5: установка верхнего основания и подключение подачи воды и электричества.

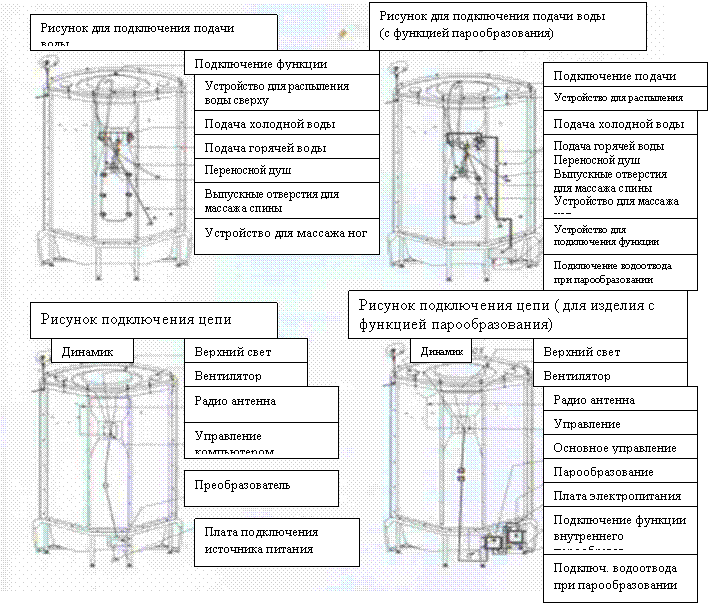

Очистите все внешние части устанавливаемых деталей. Установите верхнюю часть на верхнее основание, закрепите верхушку и заднюю панель с помощью шурупов 5мм, прокладки, гайки, закрепите переднюю раму с верхним основанием с помощью шурупов саморезов, как показано на картинке. Установите гибкую трубу с защитой от протекания и соедините преобразующий клапан в подходящее отверстие, как показано на правой картинке (сверху): соедините патрубки с левыми выходными отверстиями; соедините гибкую трубу с верхним распылителем и переходником. Соедините трубу для подачи горячей воды с левой стороны: и трубу для подачи холодной воды справа, как показано на рисунке (внизу). Проверьте, чтобы все соединения были установлены правильно и прочно, затем поместите душевую кабину в нужное место. Можно проверить подключение подачи воды и электричества через 24 часа, когда полностью высохнет прозрачный цементный раствор.

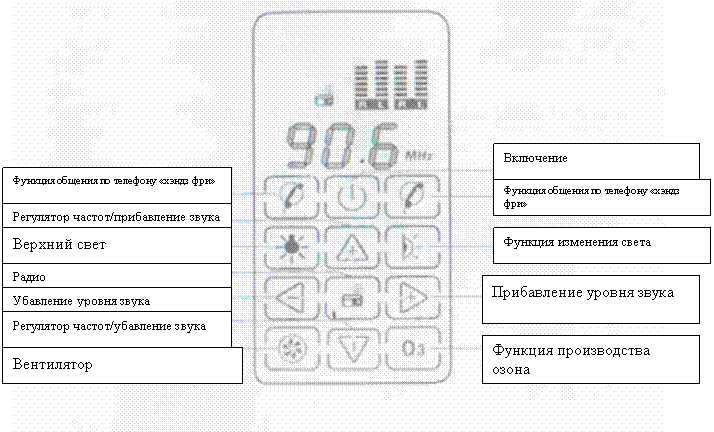

Сенсорный пульт управления компьютером
Инструкция по использованию пульта управления
Инструкция по управлению
Напоминание: Пожалуйста, удостоверьтесь в том, что все подключено правильно, перед тем как включаете систему., запрещается подключать изделие, когда имеется напряжение в электрической сети. Подключите к плате электропитания изделия, полностью подключите всю систему к электропитанию, теперь вы можете использовать все функции изделия.
- Кнопка «Включение и выключение системы»
1. Нажмите кнопку «вкл/выкл» для включения системы, затем нажмите самую верхнюю правую кнопку и на дисплее (экране) высветится температура в помещении, все функции по вызову ( работают при нажатии кнопок).
2. Точно также необходимо нажать на кнопку «вкл/выкл» для выключения системы.
- Функция «Телефон»
Когда Вы слышите, что звонит телефон, пожалуйста, нажмите кнопку «функция общения по телефону»( напоминание: обе кнопки обладают одинаковой функцией, поэтому Вы можете нажимать на любую из них, чтобы ответить на вызов).
-Функция «Освещение»
Нажмите на кнопку «свет» для включения/выключения света или изменения подсветки
- Функция «Радио»
Нажмите на кнопку «радио» один раз, чтобы оно начало работать, в тот момент, когда Вы не отвечаете на телефонный звонок, или используете «функцию производства озона», а на дисплее показывается радио частота, нажав на кнопку «радио» повторно Вы можете выключить функцию «радио». Нажмите «+» или «-» для увеличения/уменьшения радио частоты, когда включена функция «радио». Нажмите на эту кнопку повторно для прибавления/уменьшения уровня звука радио.-Функция «вентилятор»
Нажмите на кнопку «вентилятор» для включения вентилятора, стандартная настройка работы вентилятора-60 минут, нажмите эту кнопку повторно, чтобы выключить вентилятор.
-Функция «Производство Озона»
Нажмите на кнопку «Озон» для включения функции и повторно для выключения функции.
Использование подачи воды
Переключатель холодной и горячей воды: Вращением этого переключателя можно открывать или закрывать горячую и холодную воду, Вы можете также регулировать температуру воды, когда этот переключатель открыт. Функция переключения подачи воды: Вы можете использовать этот переключатель для перехода от верхнего распылителя, ручного душа, массажа ног, функции «водопад», потоки для массажа тела. |
Неправильное использование
Неисправность | Причина | Устранение неполадки |
Не работает свет (освещение) | Отошел контакт Неисправна лампочка | Подсоединить заново Сменить лампочку |
Вытяжной вентилятор не работает | Отошел контакт Вентилятор неисправен | Подсоединить заново Заменить вентилятор |
Нет электроэнергии | Отключена защита от скользящих разрядов или в плате нет электричества Отсоединена контрольная панель компьютера В электропроводке и цепи имеются скользящие разряды | Проверить защиту от скользящих разрядов или плату Повторно подсоединить все подключения Измерить электрическую цепь и заземление |
Стеклянная дверь открывается не плавно (с трудом) | Направляющее колесико установлено неправильно Основание не выровнено | Отрегулировать колесико Отрегулировать опоры основания |
Не идет вода или под очень малым давлением | Давление воды не соответствует норме Отошел переключатель клапана Сломана труба подачи воды | Проверить давление воды Проверить соединения Прочистить трубу или починить ее |
Динамик не работает | Слишком низкий уровень звука Отошел или неисправен контакт Неисправно работает панель управления компьютера Не поступает сигнал радиочастот | Прибавьте уровень звука Заново подсоедините или замените динамик Замените панель управления компьютера Проверьте подсоединение антенны |
Радиопомехи | Не вытащена антенна или неправильное направление антенны Неправильная настройка Слабый сигнал | Вытащите антенну и затем установите ее Заново выберите радиостанцию Местоположение в неправильной зоне, куда не поступает радиосигнал |
Напоминание: Любая замена должна быть произведена деталями таких же моделей. Если имеются какие-либо неполадки, которые не могут быть исправлены самостоятельно, пожалуйста, обратитесь к региональному дистрибьютору.
Аккуратность и техническое обслуживание
Повседневная чистка: Используйте нейтральные детергенты, если грязь или пятна невозможно удалить, а также можно использовать слабую концентрацию уксуса и зубной пасты, чтобы избавиться от них. (Необходимо прочитать разъяснения ). Затем промойте чистой водой. Очищение осадка и минеральных отложений: Отмойте грязь с помощью слабого кислотного раствора, например, Вы можете использовать лимонный сок или протереть уксусом, используя мягкую тряпочку, а затем смыть все чистой водой. Повреждение поверхности: Пожалуйста, смочите наждачную бумагу № 000 и легонько зачистите повреждение, а затем разотрите легкими движениями небольшое количество зубной пасты с помощью мягкой тряпочки. Затем поврежденную поверхность можно очищать. Прочистка труб: Используйте воду, нагретую до 400С, влейте ее в ванну, залейте половину объема очистителем, включите циркуляцию водного насоса, затем закройте водный насос и удалите воду. Защита металлического покрытия: протирайте металлические покрытия с помощью мягкой тряпочки, запрещается использовать острые предметы и органические очистители, также, пожалуйста, не используйте кислотные эфиры для стекол. Пожалуйста, не чистите душевую кабину различными острыми предметами, например, ножом, не стукайте по поверхности тупыми предметами. Пожалуйста, прочистите водосток полностью и уберите весь мусор. Не используйте едкие моющие средства!!! Не заливайте в ванну никакую едкую жидкость!! И не наполняйте ванну водой нагретой более 1000С. Пожалуйста, уберите упаковку очень бережно, не подвергайте давлению и соударению с другими вещами. Если вы продолжительное время не используете душевую кабину - отключите водоснабжение и электропитание. Поддерживайте в душевой кабине сухость и проветривайте, чтобы избежать затхлого воздуха.
