Технические характеристики конструктивных решений и видов работ

ДЕТСКИЙ САД НА 140 МЕСТ В г. ЧЕРДЫНЬ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНСТРУКТИВНЫХ РЕШЕНИЙ И

ВИДОВ РАБОТ

№ п/п	Наименование конструктивного элемента	Характеристика конструктивного элемента
1	2	3
Общестроительные конструктивные элементы
1	Конструктивная схема здания	С поперечными и продольными несущими стенами и опиранием на них плит перекрытия
2	Фундамент под наружные и внутренние стены	Сборные бетонные блоки ГОСТ * по подушке из сборных железобетонных плит ГОСТ
3	Каркас:
	- колонны;	Не предусмотрен
	- балки, ригели;	Не предусмотрен
4	Стены:
	- наружные	Слоистая кладка, состоящая из 3-х слоев. Наружный слой кладки толщиной 120 мм предусмотрен из лицевого керамического кирпича. Внутренний слой кладки толщиной 380 мм – из керамического кирпича марки КОРПУ 1НФ 125/1,4/50, Утеплитель минераловатные плиты «ТЕХНОБЛОКСТАНДАРТ» толщиной 130 мм. Устройство связевых рамок по периметру здания в уровне перекрытия 1 и 2 этажей.
	- внутренние	Полнотелый керамический кирпич
5	Перегородки	Пустотелый керамический кирпич
6	Перекрытие	Сборные железобетонные многопустотные плиты толщиной 220 мм
7	Крыша ( кровля)	Скатная по деревянным стропилам. Покрытие - металлочерепица
8	Полы	Линолеум, керамическая плитка, керамогранит
9	Проемы:
	-оконные блоки	Индивидуальные их ПВХ профилей
	- дверные блоки	Наружные – алюминевый профиль с полимерным покрытием системы « ТАТПРОФ», внутренние – деревянные и противопожарные
10	Внутренняя отделка	Улучшенная окраска стен и потолков водно-дисперсионной акриловой краской, отделка стен керамической плиткой, улучшенная окраска эмалью

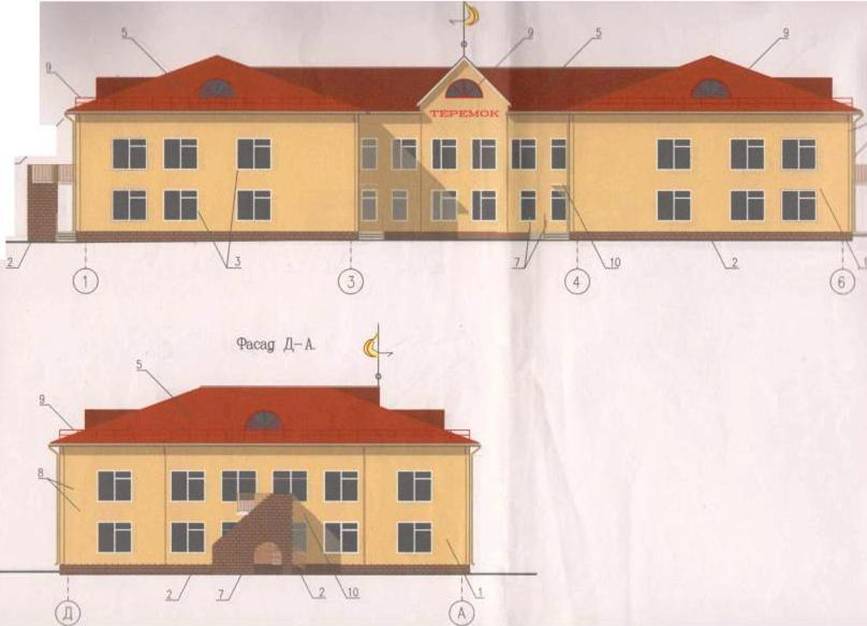

11	Архитектурное оформление фасада	Простая
12	Наружная отделка	Лицевой керамический кирпич с расшивкой швов; отделка цоколя – керамическая плитка «ТЕРРАКОТ»
13	Прочие конструктивные элементы:
	- лестницы	Сборные железобетонные
	- прочие работы	Отмостка, благоустройство территории
Инженерные системы и элементы благоустройства
14	Отопление	Водяное от существующей котельной. Система отопления 2-х трубная тупиковая с нижней разводкой, регулируемая. Приборы отопления – чугунные радиаторы. Температура теплоносиº С
15	Водопровод	От центральной сети из полиэтиленовых труб диаметром 110 мм. Внутренние системы – стояки из оцинкованных водогазопроводных труб, подводки к сантехническим приборам – из полиэтиленовых труб диаметром 20,40 мм.
16	Канализация	Хозяйственно-бытовая канализация с выпуском в существующий накопитель. Трубы полипропиленовые диаметром 50, 100 мм.
17	Горячее водоснабжение	От существующей котельной. Трубы полипропиленовые диаметром 20, 50 мм.
18	Газоснабжение	Не предусмотрено
19	Напольные электроплиты	В помещении кухни
20	Электроснабжение	От внешней сети, напряжением 380/220 кВт
21	Телевидение	Не предусмотрено
22	Радио	От внешней сети
23	Телефонная линия	От городской сети
24	Лифт	Не предусмотрено
25	Мусоропровод	Не предусмотрено
26	Вентиляция	Приточно-вытяжная с естественным и механическим побуждением
27	Кондиционирование	Не предусмотрено
28	Газодымоудаление	Не предусмотрено
29	Пылеудаление	Не предусмотрено
30	Технологические трубопроводы	Не предусмотрено
Системы безопасности
31	Молниезащита
32	Система пожаротушения	Пожарный водопровод с пожарным гидрантом на каждом этаже
33	Пожарная сигнализация	Не предусмотрено
34	Охранная сигнализация	В наличии
35	Технологическое оборудование	В соответствии с проектом
36	Пусконаладочные работы	В соответствии с проектом
37	Оповещение о пожаре	В наличии

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

№ п/п	Наименование показателя	Всего	На кв. м. общ. площ. здания
1	Стоимость
	- общая сметная стоимость, тыс. руб.	37 539,09	15,74
	- в том числе
	- строительно-монтажных работ, тыс. руб.	33 323,40	13,98
	- оборудование и прочих затрат, тыс. руб.	4 215,69	1,768
2	Трудоемкость, тыс. чел/час
	Построечные трудовые затраты, тыс. чел/дн	3,010
3	Расходы стройматериалов
	Кирпич керамический, тыс. шт.	435,83	0,182
	Бетон сборный, шт	1188	0,498
4	Объемно-планировочные показатели
	- строительный объем здания, куб. м	8870
	в том числе
	подземной части, куб. м
	- общая площадь здания, кв. м	2384
	- площадь застройки, кв. м	1598
5	Эксплуатационные показатели
	- расход воды :
	- холодной куб. м/ч ( куб. м/сут)	4,1 (14,7)
	-горячей куб. м/ч ( куб. м/сут)	1,8 (4,9)
	- канализационные стоки куб. м/ч ( куб. м/сут)	4,1 (14,7)
	- расход тепла, всего кВт ( ккал/ч) в том числе	145,318 (124 974)
	- на отопление, кВт ( ккал/ч)	92,79 (79800)
	- на вентиляцию, кВт ( ккал/ч)	52,53 (45174)
	- потребность электрическая мощность, кВт	100,0

ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

1.  Показатели сметной стоимости приведены в ценах 3 кв. 2006 г.

2.  Продолжительность строительства – 6,5 месяца

3.  Количество мест - 140
