ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

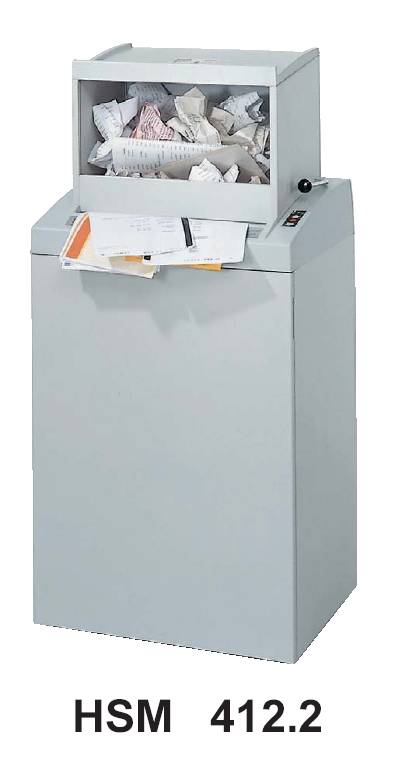

ШРЕДЕР ДЛЯ БУМАГИ HSM 412.2
1. Назначение шредера
Шредер для бумаги предназначен для уничтожения стандартных бумажных изделий ( архивные файлы, реестров электронной обработки данных, содержимого мусорных корзин для бумаги), а также небольшого количества кредитных карточек, компакт- дисков и дискет.
Скрепки, скобы или обрезки бумаги могут нанести ущерб прочности режущего механизма.
Гарантия на устройство предоставляется в соответствии с нашими общими правилами продажи и доставки. Гарантия не распространяется на неполадки вызванные износом машины, неправильной доставкой или использованием, а также использованием аппарата третьими лицами.

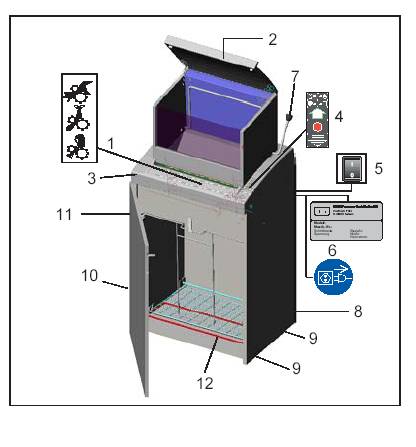

2. Компоненты машины
1 Ярлыки безопасности
2 Загрузочный щиток
3 Крышка
4 Клавиатура мембранного типа
5 Переключатель электропитания
6 Именная табличка
7 Рычаг выталкивания
8 Нижняя рама
9 Направляющая катушка
10 Катушка
11 Дверца
12 Ножная педаль для устройства сжатия на аппаратах с поперечной обрезкой.
3. Комплект доставки
• Шредер для бумаги в картонной упаковке готовый к подключнию.
• Картонная коробка на поддоне, стянутая транспортировочной лентой.
• 5 емкостей для использованного материала
• 1 бутылка специального масла для режущего блока.
• Инструкции по работе, отдельные листы с информацией по распаковке и установке.
Дополнительные принадлежности
• Емкость для обрезанного материала, заказ№ 1.442.995.000
• Специальной масло для блока обрезки 250 мл, заказ№ 1.235.997.401
4. Указания по технике безопасности
• Перед началом работы внимательно изучите все инструкции и сохраните их для дальнейшего пользования.
• Следуйте всем инструкциям и предупредительным значкам на корпусе аппарата.
• Проверяйте не разлита ли жидкость внутри или поблизости от шредера.
• Не пытайтесь осуществить ремонт шредера самостоятельно.
• В случае повреждения или неправильного функционирования шредера выключите его, отсоедините кабель электропитания и проинформируйте о произошедшем инженеров службы сервиса.
• Устанавливайте аппарат только вне зоны досягаемости детей.
• На шредере можно работать только в присутствии оператора.
Опасно!
При попадании рук или других частей тела в отсек для подачи бумаги существует опасность травмы.
Риск травмы от мелких кусков материала!
Всегда одевайте защитные очки когда уничтожаете дискеты, компакт диски и жесткие кредитные карты.
Опасно!
При заправке уничтожаемого материала не допускайте попадания длинных волос, ярлычков одежды, галстуков, шарфов, ювелирных украшений в отверстие для загрузки. Нельзя использовать шредер с материалами (например кассеты). имеющими свойство сворачиваться в кольца.
Перед снятием крышки, сменой местоположения аппарата, его чисткой или иными действиями отличающимися от обычных рабочих операций
Выключите шредер и отсоедините кабель электропитания!
Сервисное обслуживание и ремонт могут быть осуществлены только:
• Службой по работе с заказчиками HSM.
• Специально обученным персоналом (т. е. квалифицированным электриком)
• Техниками по сервисному обслуживанию компаний-партнеров HSM.
5. Установка
• Никогда нельзя распологать аппарат вблизи нагревательных приборов.
• Вентиляционные отверстия не должны быть заблокированы или закрыты и должны быть расположены на расстоянии не менее 10 см. от стен или мебели.
• Убедитесь что в случае необходимости кабель электропитания может быть легко отключен.
• Перед подключением кабеля электропитания проверьте напряжение и силу тока в вашей локальной электросети в соответствии со сведениями указанными на табличке данных аппарата.
Отвинтите транспортировочные винты.
У аппаратов с поперечной обрезкой также следует снять две красных
ленты с транспортировочного поддона устройства сжатия.

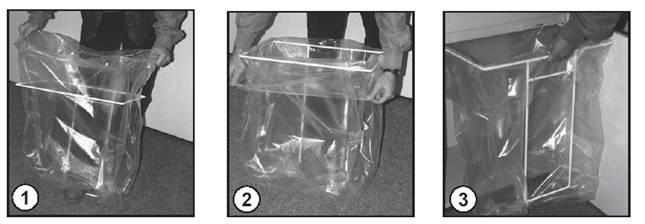

Установка емкости для обрезанного материала.
• Откройте дверцу и вытащите рамку с емкостью для обрезанного материала.
• Закрепите емкость на раме с запасом примерно в 20 см.
• Надавите направляющей на раму и емкость для отходов для того чтобы она переместилась в нижнюю раму.
• Закройте центральную дверцу.
6. Запуск
Включение шредера
Установите переключатель электропитания в задней части шредера в положение "I”.
Аппарат будет готов к использованию как только загорится зеленый индикатор на контрольной панели.
Внимание!
Защитные переключатели установлены на дверце и щитке для загрузки.
Шредер может быть включен только когда и дверца и щиток загрузки закрыты.
Измельчение ровной бумаги:
Заправьте бумагу в емкость для подачи бумаги (количество загружаемых листов см. в разделе "Технические данные" )
• Процесс измельчения запускается с помощью фотоэлемента в емкости для подачи бумаги.
• Приблизительно через 3 сек. после того как последний лист бумаги пройдет в систему обрезки аппарат автоматически выключается и переходит в режим ожидания.
Шредер можно запустить нажав на зеленую кнопку со стрелкой:
• При кратковременном нажатии аппарат запустится.
Автоматическая остановка происходит примерно через 3 сек. после того как последний лист бумаги был обработан.
Также машину можно остановить вручную с помощью кнопки “Стоп”.
• Удерживайте кнопку больше чем 2 мин: аппарат запускается в режиме постоянного действия.
Устройство обрезки будет работать до тех пор пока не нажата кнопка “Стоп”.
Измельчение мятой бумаги:
• Поверните назад рычаг выталкивания и загрузите бумагу в загрузочный щиток.
• Нажмите зеленую кнопку со стрелкой.
• Если устройство обрезки не схватывает бумагу медленно переместите рычаг выталкивания вперед.
Выключение шредера.
Переведите выключатель электропитания аппарата в положение "0".
0
I7. Возможные неисправности и методы их устранения
В случае если шредер не функционирует должным образом прежде чем обращаться в сервисную службу проверьте следующие параметры:
• Включен ли кабель электропитания? . Вставьте кабель электропитания
• Включен ли аппарат? . Включите аппарат.
• Закрыты ли дверцы и загрузочный щиток? . Закройте дверцу и щиток.
• Наполнена ли емкость для отработанного материала? Очистите емкость.
• Не зажата ли бумага? Устраните зажим.
• Не перегружен ли мотор? Дайте мотору охладиться в течении 15–20 мин.
Бумага зажата
Вы загрузили слишком большое количество бумаги.
Образовался зажим.
• Начинает мигать красный индикатор на панели управления.
• Шредер начинает работать в противоположном направлении автоматически.
Вытащите бумагу из аппарата
Если материал не выходит до конца полностью -
Нажмите кнопку с пунктирной стрелкой.
• Бумага начинает выходить из аппарата.
Вытащите бумагу.
Доступ к устройству обрезки можно легко получить открыв дверцу на верхней части машины.
Внимание!
Даже в бездействующем состоянии валики устройства обрезки могут стать причиной травмы.
Во время работы держите руки подальше от системы обрезки.!
Разделите стопки бумаги и загрузите ее снова.
• Процесс измельчения можно возобновить с помощью зеленой кнопки со стрелкой или с помощью фотоэлемента (подав бумагу).
Внимание!
Не жмите на кнопки с пунктирной стрелкой и зеленую кнопку со стрелкой попеременно вперед и назад так как таким образом можно повредить систему обрезки.
Перегрев электромотора
Горит красный индикатор на панели управления.
• Аппарат автоматически отключается
Для охлаждения мотора требуется примерно 15-20 минут.
Откройте переднюю дверцу или щиток на верхней части аппарата.
Загорается красный индикатор на мембранной клавиатуре.
• Аппарат автоматически отключается
Закройте переднюю дверцу и щиток.
Если дверца открыта во время работы устройства обрезки, после того как дверца будет закрыта необходимо перезапустить шредер с помощью зеленой кнопки.
Переполнена емкость для обрезанного материала
Горит красный индикатор на панели управления.
• Шредер автоматически останавливается
Запустить устройство обрезки в обратном направлении (кнопка“Реверс”) можно даже
При наполненной емкости с измельченным материалом.
Установите новую емкость
Устройство обрезки оснащается компрессором. Нажмите ножную педаль
в нижней части ящика для того чтобы вытрясти и уменьшить количество обрезков. Бумагу можно снова подавать.
Внимание!
Опустошайте контейнер с измельченным материалом только после того как шредер будет отключен, потому что в противном случае могут возникнуть неисправности в системе обрезки когда переключатель балансировки был последовательно несколько раз нажат.
8. Техническое обслуживание и уход.
Чистка аппарата:
• Выключите шредер и отсоедините кабель электропитания.
• При чистке используйте только мягкие тряпки и неконцентрированный мыльный раствор. Никогда не используйте реагенты для мойки, чистящий флюид, бензин и растворители.
При падении мощности измельчения или усилении шума:
Поднимите щиток в верхней части аппарата и распылите специальное масло для режущих валов устройства измельчения.
Осуществиет запуск системы обрезки несколько раз в обоих направлениях.
• Бумажная пыль и обрезки будут удалены.
9. Технические характеристики
Тип обрезки: Поперечная обрезка
Размер обрезки: 3.9 x 50 мм
Соответсвие нормам безопасности: DIN 32757 – 1 3
Емкость материала: DIN A4, 70г/м2 38 – 40 листов (DIN 19307 SM 4a – 70)
Скорость измельчения: 110 мм/с
Ширина материала: 400 мм
Требуемая мощность для максимального количества листов: 2100 Ватт
Напряжение: 230 Вольт, 50 Гц
100Вольт, 50/60Гц – 115Вольт, 60Гц
Размеры: Шир x Длина x Выс (мм) 595 x 470 x 1245
Вес: 85 кг
Уровень емкости для измельченного материала: 150 дюймов.
