ГИДРОМАССАЖНАЯ ВАННА
M-G016
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
 |
|
1、ПОДВОДКА ВОДЫ И ЭЛЕКТРИЧЕСТВА, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2、УСТАНОВКА ВАННЫ---4
3、УПРАВЛЕНИЕ ФУНКЦИЯМИ
4、УКАЗАНИЯ, НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ -7
5、УХОД И ЧИСТКА -----8
|
|
Параметры сети：
Вольтаж | Частота | Мощность мотора | Вольтаж схемы управления |
110V/220V | 50HZ | 0.745KW(1HP) | DC12V |
Установка:
A、водопровод: одна гальванизированная труба горячей воды; одна гальванизированная труба холодной воды.
B、питание: Однофазный тройной источник питания 220V，заземление, убедитесь, что толщина электрического кабеля не менее 5мм2 и 1,5м длиной， длина телефонного кабеля не менее 2м (больше - по необходимости).
C、дренаж: диаметр сливного отверстия должен быть ≥φ40mm, оно может располагаться на расстоянии 300-400mm от места на рис (1).
Примечание:
(1) Ванна должна располагаться минимум в 10см от потолка.
(2) Убедитесь, что гидравлическое давление выше 3 кг/см2, давление горячей/холодной воды в норме; при недостаточном давлении необходимо установить дополнительное оборудование на систему подачи воды.
(3) Установите дополнительную блокировку на выключатель питания.
(4) Розетка должна находиться не менее чем в 50см от ванны для доступа в дальнейшем
|
1、Распакуйте ванну, установите, отрегулируйте высоту ножек для полного слива воды, закрепите.
2、Заведите «юбку» в верхний паз, затем в нижний. Закрепите винтами.
3、Установите и закрепите душевую раму, полочку и остальные аксессуары.
4、Обеспечьте надежное заземление желто-зеленым проводом.
Подводка воды
Установите T-образный конец трубы, установите вентили и соедините с трубами горячей и холодной воды. См. рисунок.
|
|
|
|
|
|
|

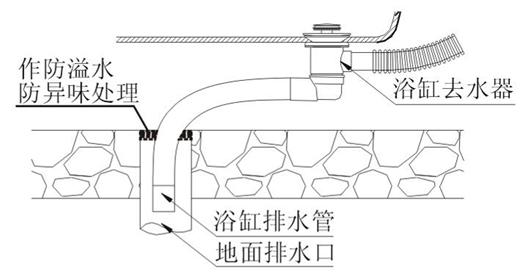

Установка слива
При установке проследите, чтобы слив ванны находился в пределах 200мм от сливного отверстия в полу. После установки ванны вставьте ее гибкий шланг в отверстие как показано на рисунке.
|
|
|
|
Внимание: необходимо установить фильтры тонкой очистки холодной и горячей воды для обеспечения нормальной работы гидромассажного оборудования.
|
Управление функциями
1、Проверьте заземление и герметичность, подключите ванну к сети.
2、Поверните вентили холодной и горячей воды, затем откройте воду смесителем, добившись нужной температуры. См. рисунок.
3、Переключатель: для удобства переключатель управляет душем и гидромассажем. Поверните его для выбора функции.
|
4、Гидромассаж: для включения функции поверните переключатель в нужное положение. Выключите воду после достижения необходимого уровня. Включите гидромассаж. Струи воды начнут бить из форсунок.
|
|
5、Настройка интенсивности массажа: настройте силу потока переключателем напора.
|
|
|
Указания
1、Показатели частоты и напряжения сети и гидравлического давления должны соответствовать мировым стандартам.
2、Сетевой кабель должен быть трехфазным. Диаметр каждого кабеля не менее 2,5мм (3*2,5мм).
3、Сливайте воду при первом запуске в течение 10 минут для прочистки труб от песка и грязи. После чего подведите воду к ванной.
4、После использования перекрывайте питание и подачу воды.
5、Заземление должно соединять слив с трубой отопления.
НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неполадка | Причина | Решение |
Нет питания | 1.плохое соединение с розеткой 2.включена блокировка | 1. плотно воткните шнур в розетку. 2. найдите и устраните короткое замыкание, снимите блокировку. |
Протечка воды | 1.испорченная прокладка 2.неплотное соединение 3. трещина в трубе | 1. замените 2. соедините заново 3. замените |
Датчик уровня воды не горит | 1.перегорела лампочка 2.отошел провод | 1. замените 2. соедините контакты |
|
УХОД И ЧИСТКА
1、Чистите ванну жидким чистящим средством мягкой тканью. Не применяйте чистящих и дезинфицирующих средств с аммиаком и ацетоном, а так же с формальдегидом.
2、Обрабатывайте поверхность мягкой полировкой.
3、Устраняйте загрязнения зубной пастой и мягкой тканью.
4、Устраняйте мелкие царапины самой мелкой наждачной бумагой, затем обработайте полиролью.
5、Если вода жесткая, дважды в год необходимо чистить форсунки следующим образом:
A、Наполните ванну водой температуры 40С до нижнего уровня.
B、Добавьте 2гр жидкого чистящего средства на литр воды и включите гидромассаж на 5 минут.
C、Остановите гидромассаж и слейте воду.
D、Наполните ванну холодной водой и включите гидромассаж на максимум на 3 минуты.
E、Выключите гидромассаж и почистите ванну.
Гарантийный талон №_______
Убедительно просим Вас во избежание недоразумений внимательно изучить Руководство по установке и эксплуатации. Проверьте правильность заполнения талона. Обратите внимание на наличие даты продажи, подписи продавца и печати торговой организации.
Условия гарантийного обслуживания:
Гарантийный срок эксплуатации исчисляется в течение 36 месяцев со дня продажи (кроме оборудования установленного в местах общего пользования). В течение гарантийного срока производитель бесплатно устраняет доказанные заводские дефекты. Производитель обязуется выполнить принимаемые на себя обязательства при условии эксплуатации и использования оборудования исключительно по его назначению в соответствии с руководством по эксплуатации, а также требований, обусловленных технической картой по подготовке площадки, выдаваемых при покупке оборудования. Гарантийные обязательства не распространяются на оборудование или его части, вышедшие из строя по следующим причинам:- установка и подключение оборудования не авторизованным сервисным центром; нарушение технических требований, изложенных в руководстве по установке и эксплуатации, в том числе неисправности электросети и водоснабжения, а также негативных воздействий окружающей среды;
несанкционированный ремонт оборудования лицом, не уполномоченным на то производителем; механические повреждения; неполадки, вызванные нерегулярным техническим обслуживанием; использование запасных частей и расходных материалов, не рекомендованных производителем; отсутствие установленного Клиентом на отдельном кабеле биполярного магнитотермического рубильника безопасности (УЗО); · отсутствие установленных Клиентом фильтров тонкой очистки холодной и горячей воды, необходимых для обеспечения нормальной работы гидромассажного оборудования;
- отсутствие установленных Клиентом редукторов давление воды, если давление воды в системе превышает нормы производителя, указанные в технической карте по подготовке площадки для монтажа; аварии существующей системы канализации, электро - и водоснабжения; небрежное отношение и/или умышленная или случайная поломка оборудования Клиентом; самостоятельное произведение устранения неисправностей в работе оборудования.
По вопросам установки оборудования, гарантийного и сервисного обслуживания просьба обращаться в авторизованный сервисный центр:
“Аквилегия Аква”. Тел.: (4, , .
Дата продажи «____»____________________200 г.
Адрес и телефон продавца:________________________________________________
Печать и подпись продавца:
С условиями Гарантии ознакомлен и согласен___________________/Покупатель/
