Насос шестеренный

Насос шестеренный (агрегат на его базе) имеет сертификат
№ РОСС RU. ММ03.В01832 с 14.07.2004 г. по 13.07.2007 г., выданный органом по сертификации станкостроительной продукции, гидропневмосмазочного и технологического оборудования некоммерческой организации Фонд «ЭНИМС» (ОС ЭНИМС) и соответствует требованиям следующих нормативных документов: ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.

1 ПАСПОРТ

1.1 Технические данные

Подача, дм3/с (л/мин.)___________________________

Коэффициент подачи, % _______________________

Давление на выходе, МПа (кгс/см2) 0,5(5)

Давление на входе, МПа (кгс/см2) минус 0,08(0,8)

Частота вращения, с-1 (об/мин.) 24,0(1450)

Направление вращения правое

Мощность, кВт_______________________

Тип электродвигателя____________________________

1.2 Комплектность

Обозначение	Наименование	Количество	Примечание
1. -	Шестеренный насос Насосный агрегат	1
2. Г11-1РЭ	Руководство по эксплуатации	1

1.3 Свидетельство о приемке

Шестеренный насос __________________________

Насосный агрегат_______________________

Дата выпуска _______________________

заводской №________________ соответствует ТУ

и признан годным для эксплуатации.

Подпись лиц, ответственных за приемку

1.4 Свидетельство о консервации упаковке

Шестеренный насос ___________________________

Насосный агрегат_____________________________

подвергнут консервации согласно требованиям ГОСТ 9.014-78 и упакован согласно требованиям ГОСТ .

Условия хранения-1 (легкие) по ГОСТ .

Дата консервации ______________________

Срок хранения - 3 года с момента изготовления при условии заводской консервации. После истечения данного срока произвести переконсервацию изделия.

Консервацию произвел _______________________

Упаковку произвел___________________________

Изделие после консервации и упаковки принял_________

1.5 Гарантии изготовителя

Изготовитель гарантирует соответствие насосов требованиям
ТУ при соблюдении потребителем условий хранения, монтажа и эксплуатации, изложенных в настоящем руководстве по эксплуатации.

Гарантийный срок эксплуатации -1 год со дня ввода насосов в эксплуатацию, но не более двух лет со дня отгрузки насоса потребителю.

Ресурс до списания насоса при номинальном режиме работы не менее 4000 часов.

2 ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Техническое описание содержит краткие сведения по назначению, устройству, монтажу и обслуживанию шестеренных насосов типа Г11-1 и насосных агрегатов типа БГ11-1 и ВГ11-1.

В состав насосных агрегатов входят насос соответствующего типоразмера, смонтированный с электродвигателем.

2.1 Назначение

Шестеренные насосы типа Г11-1 и насосные агрегаты типа БГ11-1 и ВГ11-1 предназначены для нагнетания под номинальным давлением 0,5 МПа
(5 кгс/см2) постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре масла от 283 до 323 К (от 10 до 50 °С) в смазочные системы станков и других стационарных машин.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали. Чистота рабочей жидкости - не грубее 13 класса по
ГОСТ .

Направление вращения приводного вала насоса - правое. По требованию потребителя насосы могут изготовляться с левым направлением вращения вала.

Привод насосов должен осуществляться только через упругую муфту.

2.2 Технические данные

Таблица 1

Наименование параметра	Значение параметра для типоразмеров
Г11-11А, АГ11-11А, БГ11-11А, ВГ11-11А	Г11-11, АГ11-11, БГ11-11, ВГ11-11
Рабочий объем, см3	5,0	8,0
Номинальная подача, дм3/с (л/мин.)	0,	0,
Коэффициент подачи, %, не менее	74	76
Давление на выходе, МПа (кгс/см2): номинальное максимальное	0,5 (5) 0,6 (6)
Давление на входе, МПа (кгс/см2) номинальное	минус 0,08 (0,8)

Окончание таблицы 1

Наименование параметра	Значение параметра для типоразмеров
Г11-11А, АГ11-11А, БГ11-11А, ВГ11-11А	Г11-11, АГ11-11, БГ11-11, ВГ11-11
Частота вращения, с-1 (об/мин): номинальная минимальная максимальная	24,0 (1450) 10,0 (600) 30,0 (1800)
Мощность насоса при номинальном давлении, кВт	0,14	0,21
Масса, кг, не более насосов агрегатов	2,2 12,5	2,2 12,5

Основные габаритные и присоединительные размеры насосов указаны на рис.1- 6.

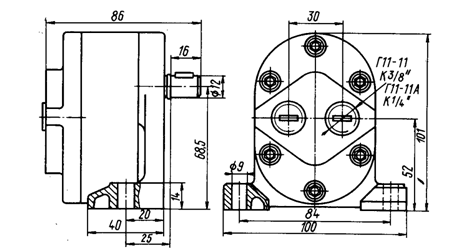

Рисунок 1 Габаритные и присоединительные размеры насосов Г11-1

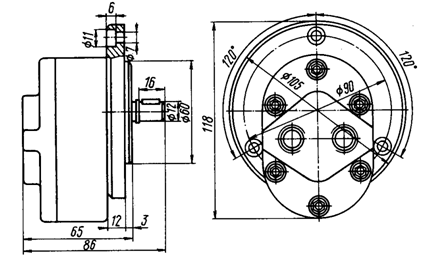

Рисунок 2 Габаритные и присоединительные размеры насосов АГ11-1

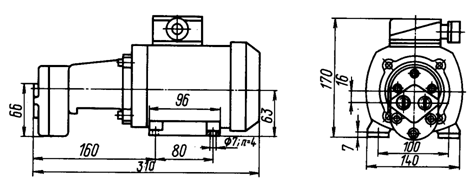

Рис.3 Габаритные и присоединительные размеры насосных агрегатов БГ11-1 с двигателем 4АА63

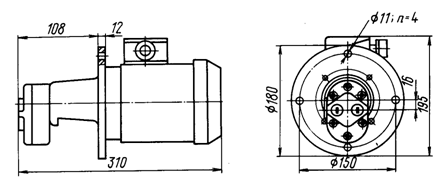

Рисунок 4 Габаритные и присоединительные размеры насосных агрегатов ВГ11-1 с двигателем серии 4АА63

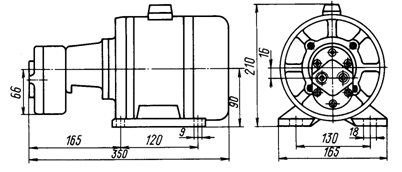

Рисунок 5 Габаритные и присоединительные размеры насосных агрегатов БГ11-1 с двигателем серии ДПТ 21-4 или АОЛ 21-4

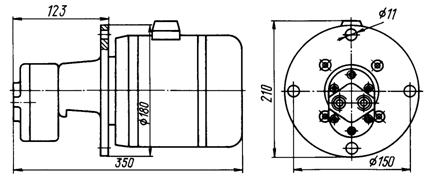

Рисунок 6 Габаритные и присоединительные размеры насосных агрегатов ВГ11-1 с двигателями серии ДПТ 21-4 или АОЛ 21-4

2.3 Устройство и работа

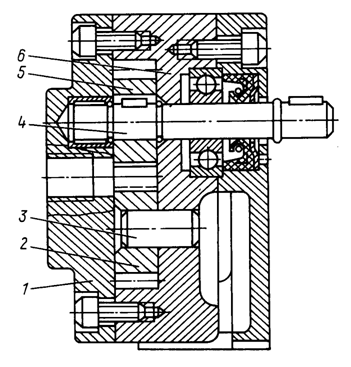

Шестеренный насос Г11-1 (рисунок 7) имеет две шестерни 2 и 5, вращающиеся в рассточках корпуса 6. Ведущая шестерня 5 посажена на шпонке на ведущем валу 4, а ведомая 2 свободно вращается на оси 3. Ось запрессована в отверстие корпуса.

Рисунок 7

Осевые перемещения ведущей шестерни ограничиваются пружин­ными кольцами, ведомой—с одной стороны крышкой 1, с другой— корпусом 6.

Уплотнение приводного вала осуществляется манжетой из маслостойкой резины, которая установлена в угольнике или фланце насосов Г11-1 и АГ11-1 или во фланцах насосных агрегатов БГ11-1, ВГ11-1.

При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и за­полняется маслом. При входе в зацепление происходит вытеснение мас­ла в камеру нагнетания и далее в маслопровод системы.

Подвод и отвод масла производится через отверстия с конической резьбой по ГОСТ 6111-52, расположенные в крышке насоса.

2.4. Размещение и монтаж

Размещение насоса или насосного агрегата на машине должно обеспечивать удобный доступ к нему для монтажа и для наблюдения за его работой.

Насос или насосный агрегат может монтироваться в горизонталь­ном или вертикальном положениях, а также с погружением в масло (для насосов Г11-1 и АГ11-1), что обеспечивает более благоприятные условия его работы, но затрудняет наблюдение при эксплуатации.

Насос или насосный агрегат должен монтироваться на жестком основании, исключающем вибрацию.

При монтаже насосов строго сцентрируйте валы насоса и привод­ного механизма, перекос не должен превышать 1,5 градуса, а радиаль­ное смещение—
0,15 мм.

Для защиты насоса и гидросистемы от перегрузок устанавливайте предохранительный клапан, настройка которого не должна превышать 0,6 МПа (6 кгс/см2), а расход должен соответствовать подаче насоса.

Диаметр подводящего трубопровода должен соответствовать про­ходному сечению входного отверстия и быть по возможности коротким, с минимальным количеством изгибов. Расстояние от конца подводя­щего трубопровода до дна бака должно быть не менее двух диаметров трубопровода.

Перед началом работы внутренние полости насоса залейте чистым минеральным маслом. Масло не должно содержать воды, кислот, ще­лочей и механических примесей, температура масла во время работы насоса не должна превышать 323 К (50°С). Замену масла производите по мере его загрязнения, но не реже одного раза в шесть месяцев ра­боты насоса.

При разборке насоса соблюдайте осторожность, не допускайте по­вреждения поверхностей деталей.

При сборе детали устанавливайте строго на свои места.

2.5 Требования безопасности

Требования безопасности должны соответствовать ГОСТ 12.2.086-83.

Уровень шума на рабочих местах должен соответствовать требованиям санитарных норм («Санитарные нормы и правила по ограничению шума на территориях и в помещениях производственных предприятий» № 000-69).

Уровни вибрации на рабочих местах должны соответствовать требованиям действующих санитарных норм («Санитарные нормы и правила по ограничению вибрации рабочих мест» № 000-66).
