Измерительные патрубки РБМ

Измерительные патрубки РБМ

Патрубки для измерения расхода жидкости являются устройствами непрямого определения рабочего расхода проходящего потока внутри оборудования с открытым и закрытым контуром. Устройство состоит из диафрагмы со встроенными выводами для измерения давления, которые соединяются с портативным электронным прибором определения дифференциального давления. Прибор производит пересчет и выдает на табло готовый результат.

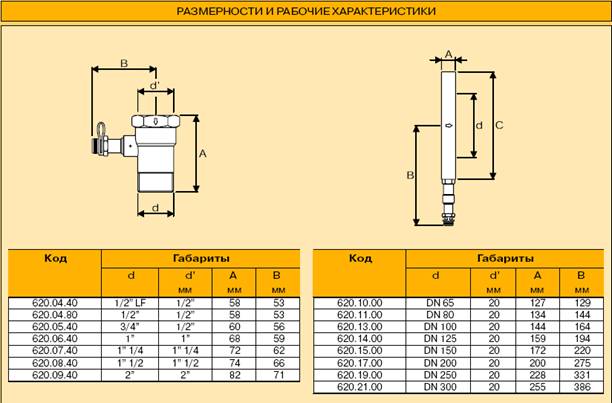

Подключение к резьбовым штуцерам

1) Соединить гибкие трубки с игольчатыми адаптерами (быстрое соединение).

2) Открыть оба штуцеры измерения давления, отвинтив пробки.

3) Ввести адаптер в штуцер, полностью завинтив гайку.

4) Выполнить считывание данных на измерителе.

Отвинтить гайку, извлечь адаптеры давления и закрыть их соответствующими пробками.

Рис 2 Рис 3

Дифференциальный манометр с циферблатом При отсутствии переносного электронного измерителя, можно измерять дифференциальное давление с помощью альтернативных и очень простых методов. На Рис.2, показано применение дифференциального манометра с циферблатом, область измеряемых значений которого составляет от 0 и до 2000¸3000 дПа (~ 2000¸3000 мм вод. ст.), а цена деления не менее 20 дПа (~ 20 мм вод. ст.). На Рис.3, представлен метод, использующий простую прозрачную гибкую трубку, устойчивую к воздействию давления в сети и соединенную с пьезометрическими штуцерами. Трубка должна быть частично заполнена водой. Значение перепада давления ( в мм водного столба) может быть получено с помощью обычного метра, путем измерения разницы в уровне между двумя столбами воды, заключенными в трубке. Подобный метод измерения достаточно приблизителен, но очень прост в применении и весьма полезен в крайних случаях, когда под рукой нет более сложных приборов. Во всех случаях, которые не предусматривают применение переносного электронного измерителя, значение расхода транспортируемой среды может быть получено путем умножения значения измеренного дифференциального давления на специфический коэффициент Кс, отражающий соответствующую гидравлическую характеристику тарированной диафрагмы, имеющейся в каждом измерителе давления.

Определение расхода на проходе   Коррекция расхода Q для жидкостей с плотностью r , отличной от 1 кг/дм3 где: Q = расход в м3/ч (Для воды с Темпер. от 0 до 30 °C и r @ 1 кг/дм3) Q' = исправленый расход в м3/ч Kc = гидравл. характеристика клапана в м3/ч r' = плотность жидкости в кг/дм3

DP = дифференциальное давление в бар DP = дифференциальное давление в кПа DP = дифференц. давление в дПа DP = дифференц. давление в мм вод. ст. DP = дифференциальное давление в Па

размер	½" LF	½"	¾"	1"	1"¼	1"½	2"	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
значение Kc	0,97	2,5	4,8	7,2	15	23	48	80	110	220	380	480	950	1300	2000
