Быстровосстанавливающиеся высоковольтные SiC диоды Шоттки

Тип

VRRM,V

IF,А

τrr, ns



К3П12

К3П09

К3П06

1200

900

600

3

10



Достоинства:

-ультрабыстрые переключения;

-высокая рабочая температура;

-высокая радиационная стойкость;

-малый заряд восстановления;

Корпус Назначение выводов

C:\Documents and Settings\Администратор.KM\Рабочий стол\to_263.gif КТ-89 (ТО-252)



Область применения:

-вторичные источники электропитания;

-преобразовательная техника;

-схемы корректировки коэффициента мощности.

Условное обозначение

Параметры



К3П12

К3П09

К3П06

URRM = 1200 V

URRM = 900 V

URRM = 600 V

Электрические параметры

Обозначение

Параметр

Типовое

Макс.

Ед. измерения

Режим измерения

VF

Постоянное прямое напряжение

-

2,2

V

IF = 3 A

Tj = +25 0C

IR

Обратный ток

10

50

µA

URRM = 1200 V

Tj = 25 0C

trr

Время обратного восстановления

12

15

ns

IF = 3 A

di/dt = 200 A / µs

URRM = 200 V

С

Емкость

10

-

pF

UR=800B, F=1 MHz

Предельные эксплуатационные данные

Обозначение

Параметр

Норма

Ед. измерения

Режим измерения

VRRM

Постоянное обратное напряжение

К3П12

К3П09

К3П06

1200

900

600

V

IF(AVC)

Постоянный прямой ток

3

A

Tc = +25 0C

IF(RMS)

Повторяющийся импульсный ток

10

A

Tc = +25 0C

tu = 10 ms (50Hz)

IFSM

Максимальный допустимый ударный ток

20

A

Tc = +25 0C

tu = 10 µs

Тепловые параметры

Обозначение

Параметр

Корпус

Макс.

Ед. измерения

Режим измерения

Rthjc

Тепловое сопротивление переход-корпус

КТ-89 (ТО-252)

10.0

0C/W

Tj

Максимальная температура перехода

+175

0C



Россия,

Тел./Факс: (48

C:\Documents КРЕМНИЙ ЭЛ»

C:\Documents КРЕМНИЙ ЭЛ»

C:\Documents КРЕМНИЙ ЭЛ»

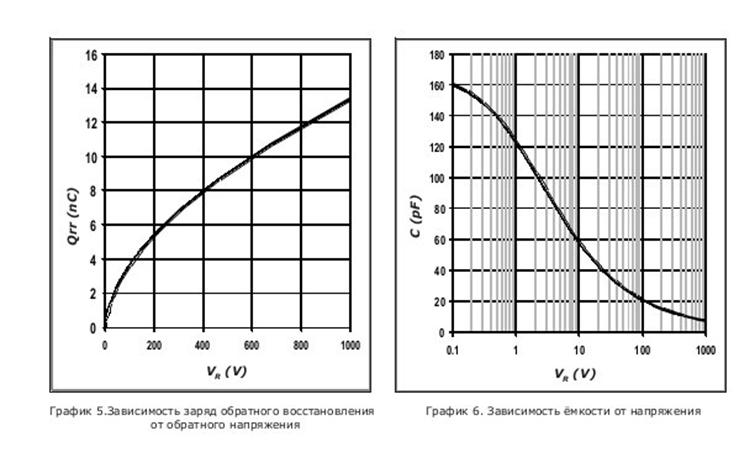

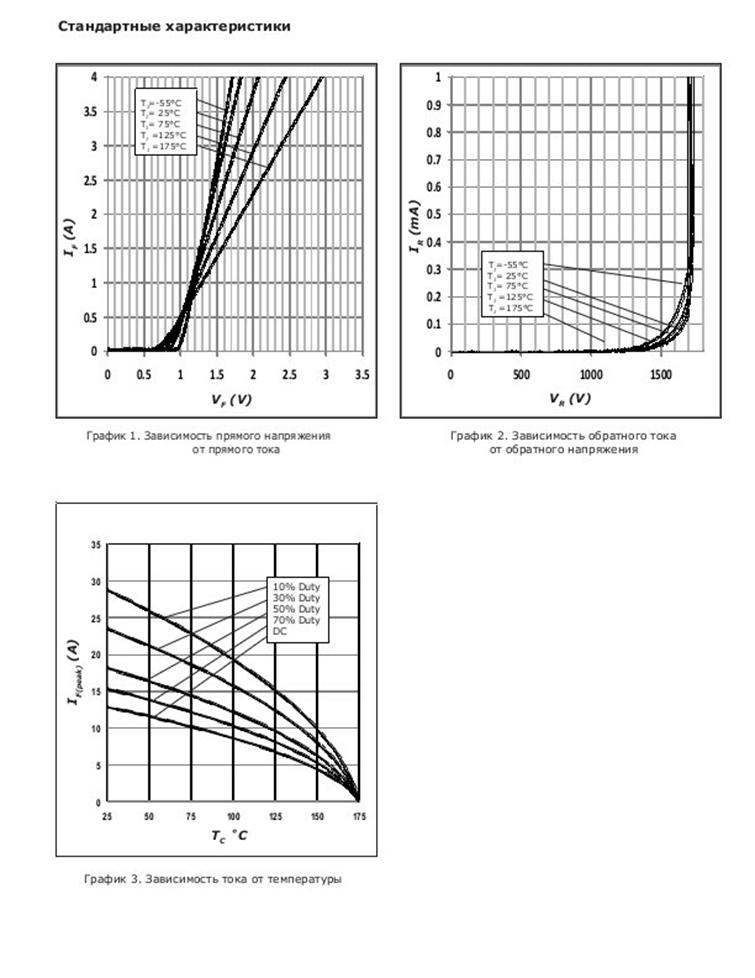

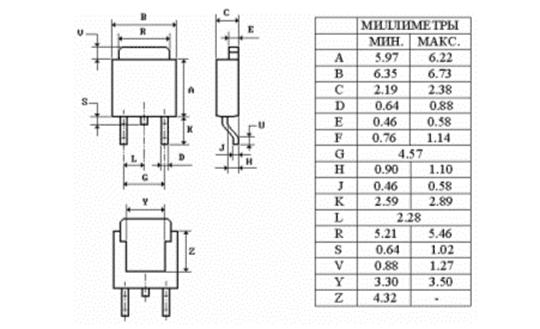

ГАБАРИТНЫЙ ЧЕРТЕЖ КОРПУСА КТ-89 (ТО-252)
