Инструкция по настройке модема Zyxel Omni Lan EE (Zyxel Prestige 660R EE) в режиме роутинга для доступа к сети передачи данных

·  Установка модема

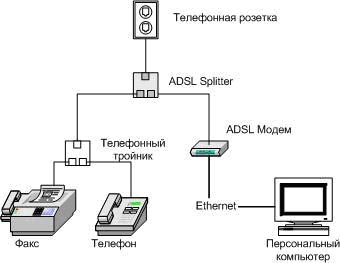

Для подключения модема к телефонной линии используется сплиттер. В гнездо line необходимо вставить телефонную линию, к гнезду modem подключить ADSL-модем, а к phone - телефон/мини-атс/факс. ВАЖНО: для качественной работы Интернет-канала все телефоны должны быть подключены после сплиттера.

Для подключения к локальной сети, используйте кабель Ethernet (RJ-45) из комплекта поставки. Подключите порт LAN 10/100M модема к Ethernet порту компьютера или LAN концентратора. Порт модема обладает возможностью автоматического выбора скорости. Он может быть подключен как к 10, так и к100 мегабитной сети. При непосредственном подключении модем - компьютер может быть использован перекрестный Ethernet кабель. Модем автоматически распознает его и перестроится для работы с таким кабелем.

·  Настройка параметров TCP/IP компьютера на примере Windows XP

Щелкните на Start (Пуск), Настройки, Connect To (Сетевые подключения), Show all connections (Отобразить все подключения). В открывшемся окне щелкните левой кнопкой мыши на значке Local Area Connection (Подключение по локальной сети).

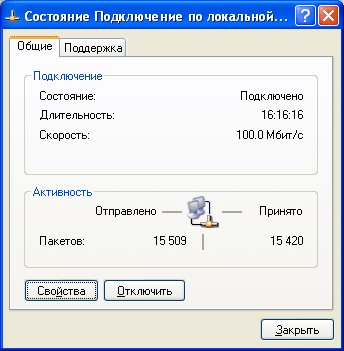

Чтобы изменить сетевые настройки, выберите закладку General (Общие) в окне Local Area Connection Status (Состояние Подключение по локальной сети) и щелкните на кнопке Properties (Свойства). Откроется окно Local Area Connection Properties (Подключение по локальной сети - свойства).

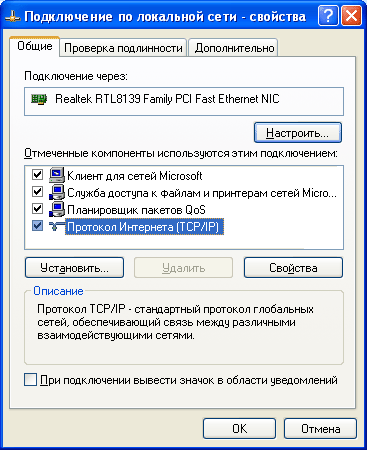

Выберите Internet Protocol (TCP/IP) (Протокол Интернета (TCP/IP)) на закладке General (Общие) и щелкните Properties (Свойства).

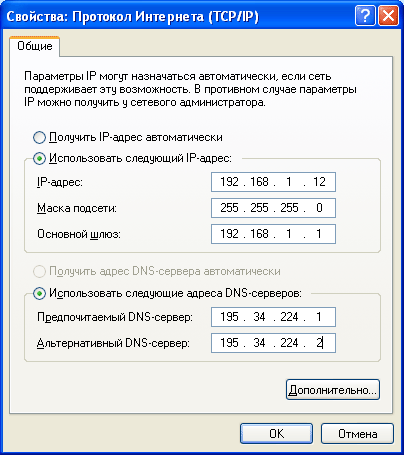

Откроется окно Internet Protocol (TCP/IP) Properties (Свойства протокола Интернета (TCP/IP)). Введите следующие параметры:

IP адрес (IP Address) 192.168.1.12

Маска подсети (Subnet Mask) 255.255.255.0

Основной шлюз(Default Gateway) 192.168.1.1

Предпочитаемый DNS-сервер (Prefered DNS server) 195.34.224.1

Альтернативный DNS-сервер (Alternate DNS server) 195.34.224.2

Щелкните OK для сохранения настроек и закройте окно Internet Protocol (TCP/IP) Properties (Свойства протокола Интернета (TCP/IP)). Щелкните на OK, чтобы закрыть окно Local Area Connection Properties (Подключение по локальной сети - свойства).

·  Настройка модема

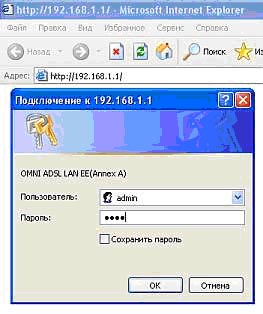

Процедура настройки осуществляется через Web-конфигуратор. Запустите Web-браузер, предварительно убедившись, что там отключен прокси-сервер (Сервис->Свойства обозревателя->Подключения->Настройка LAN), и введите адрес "192.168.1.1". Введите "admin" в качестве имени пользователя, "1234" (по умолчанию) в качестве пароля и щелкните OK. При вводе пароля набираемые символы на экране заменяются на символы точки "o".

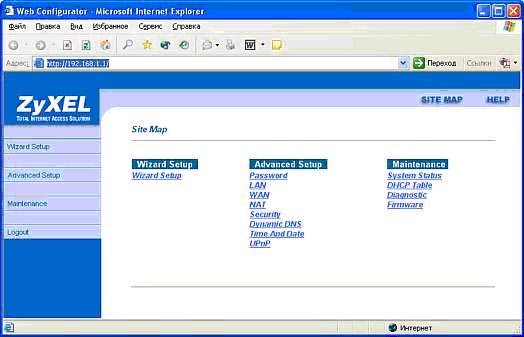

Должен появиться экран SITE MAP, что говорит о входе в систему управления. Если вы хотите получить оперативную справку на основе HTML, щелкните иконку HELP в правой верхней части экрана.

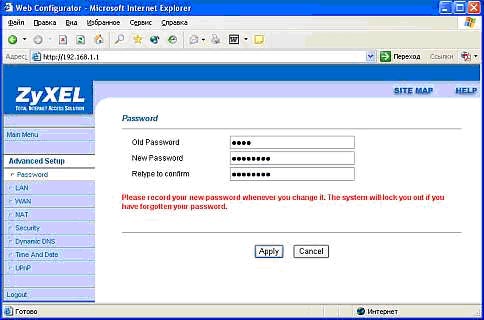

Настоятельно рекомендуем сменить пароль доступа к маршрутизатору. Для изменения пароля доступа к OMNI ADSL LAN щелкните по Advanced Setup (Дополнительные настройки), а затем по Password (Пароль). Появиться оно следующего вида.

Поле

Описание

Old Password

Введите в это поле существующий пароль (или пароль, заданный по умолчанию), которым вы пользуетесь для доступа к маршрутизатору.

New Password

Введите в этом поле новый пароль.

Retype to Confirm

Еще раз введите в этом поле новый пароль

Apply

Нажмите Apply (Применить) для сохранения внесенных изменений

Cancel

Нажмите Cancel (Отмена) для возобновления работы по конфигурированию данного окна

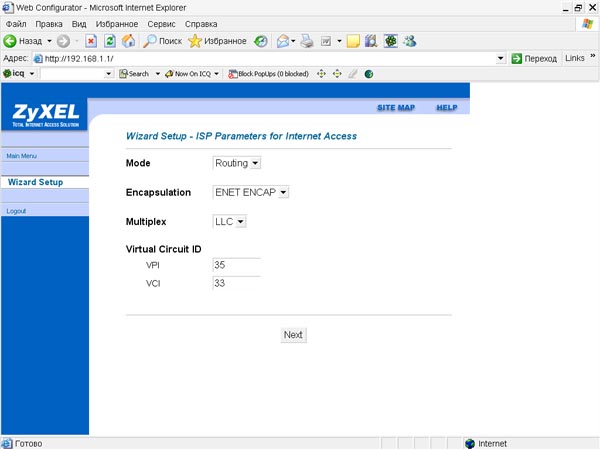

Для запуска мастера подключения к Интернету щелкните на ссылке Wizard Setup. На первом шаге работы Мастера установите в поле Mode значение Routing, в поле Encapsulation значение RFC-1483 (для АТС-22/77/74 и АТС-72) или Enet_Encap (для остальных АТС, включая РУЭС), а в поле Multiplex установите тип мультиплексирования VC (для АТС-22/77/74 и АТС-72) или LLC (для остальных АТС, включая РУЭС). Параметры VPI и VCI установите соответственно 35 и 33. Для продолжения нажмите кнопку Next.

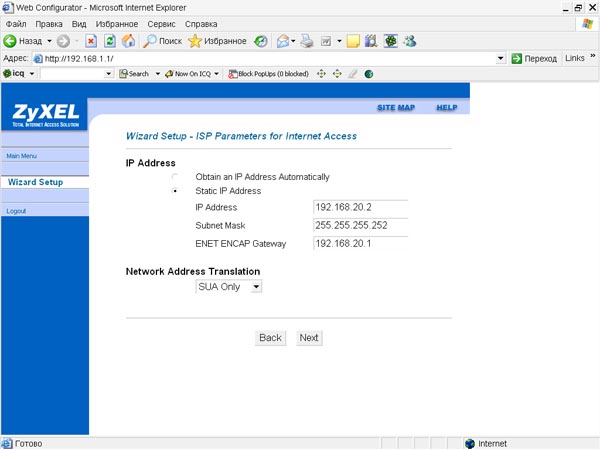

При данном типе подключения клиенту обычно выделяется адресное пространство вида wan: A. B.C. D/30 и lan: E. F.G. H/X. Для его настройки на модеме в следующем меню выберите пункт Static IP Address. В поле IP Address введите A. B.C. D+2, Subnet Mask - 255.255.255.252, ENET ENCAP Gateway - A. B.C. D+1, поле Network Address Translation установите в позицию None.

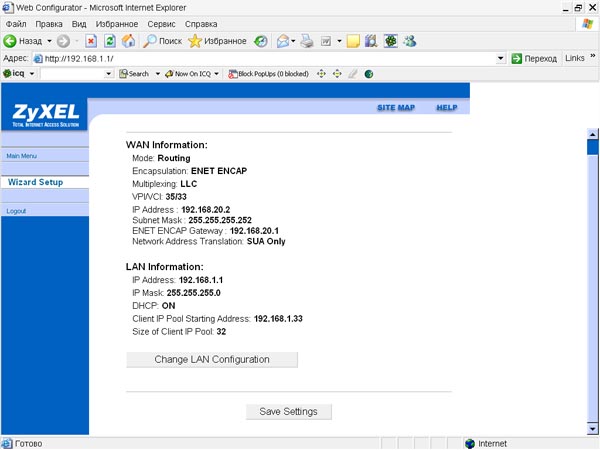

В следующем окне проверьте правильность введенных значений и нажмите кнопку Change LAN Configuration. На открышейся странице в поле IP-адрес введите E. F.G. H+1, в поле Mask соответствующую маску подсети и в поле DHCP - OFF. Далее нажмите кнопку Finish.

На этом этапе сделаны необходимые настройки OMNI ADSL LAN для подключения канала. Теперь на сетевой карте компьютера (окно Internet Protocol (TCP/IP) Properties (Свойства протокола Интернета (TCP/IP))) введите IP-адрес E. F.G. H+2, соответствующую маску подсети и шлюз E. F.G. H+1. После этого все должно работать. Для проверки следует попинговать с компьютера адрес A. B.C. D+1.
