Изготовитель: -ВНИСИ»

г. Москва, Рижский 1-й пер., д.6

тел.(4,

Светильник заливающего света

ГКУ "Факел Р-1х2000Г"

ПАСПОРТ АЕЛИ. 676142.044-2М

ПРОЖЕКТОР

2008 г

I. Назначение.

1.1. Светильник заливающего света ГКУ предназначен для наружного освещения, освещения спортивных залов, и может быть установлен на мачтах, опорах, а также на строительных элементах зданий и сооружений.

1.2. Расшифровка условного обозначения светильников по ГОСТ .

1.3. Светильник включается в сеть переменного тока частотой 50 Гц напряже­нием 380 В и должен работать при колебаниях напряжения сети в пределах ±5% от номинального. Степень защиты от пыли и воды IP 23.

1.4. Светильник должен сохранять свои характеристики при температуре окружающей среды от +45°С до -45°С и относительной влажности 80% при температуре окружающей среды 20°С.

2. Технические характеристики.

2.1. Светильник состоит из двух блоков:

-  светового прибора (СП) с лампой типа ДРИ-2000,(для освещения спортивных сооружений светильник оснащается жалюзями);

-  пускорегулирующего аппарата (ПРА), представляющего собой индуктивный дроссель и зажигающее устройство, размещенные в одном корпусе.

2.2. Световой прибор включается в сеть по схеме, указанной на рисунке 1.

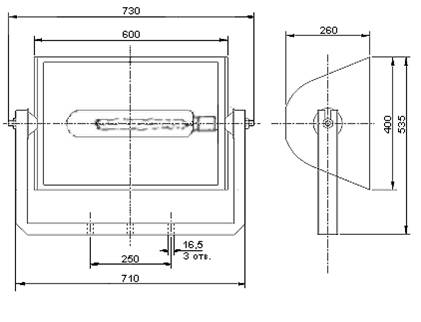

2.3. Габаритные и установочные размеры светильника приведены на рисунке 2, ПРА - на рисунке 3.

2.4. Масса светового прибора не более 12,0 Кг, масса каждого ПРА не более 23,0 Кг.

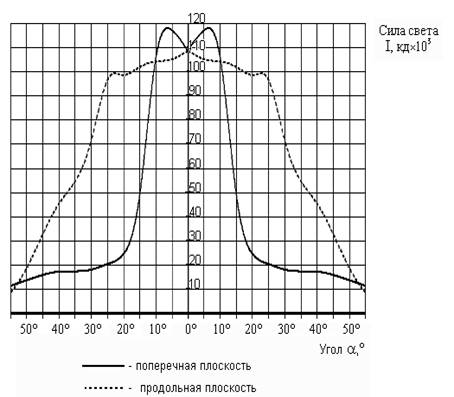

2.5. Светораспределение (справочное) в пространстве приведено на рис. 4.

3. Комплектность

В комплект поставок входят:

-  световой прибор - 1 шт.

-  пускорегулирующий аппарат - 1 шт.

-  лампа ДРИ-2шт.

-  паспорт - 1 шт. на партию.

2

Рис. 4.

7

Рис. 3

Светораспределение светильника с лампой ДРИ-2000.

Угол в градусах

0

5

10

15

20

25

30

40

50

Поперечная плоскость

I, кд х103

108,4

117,0

105,0

48,3

24,4

20,3

18,0

17,2

13,6

Продольная плоскость

I, кд х103

108,4

104,9

103,9

101,6

101,6

98,4

96,0

70,9

45,1

6

4. Указания по эксплуатации.

4.1. Для подсоединения светового прибора к ПРА он заряжен кабелем длиной до 1.5 м. По дополнительному заказу потребителя световой прибор заряжается кабелями длиной отличной от указанной, при этом длина кабеля должна быть не более 3.5 м.

4.2. Для установки светового прибора служит скоба - лира с тремя отверстиями. Крепление к опоре производится болтами М16. Ориентация прибора в вертикальной плоскости осуществляется поворотом корпуса с последующей фиксацией последнего в лире, а в горизонтальной плоскости - поворотом корпуса вокруг оси крепления лиры с последующей фиксацией двумя болтами.

4.3. Пускорегулирующий аппарат устанавливается отдельно от светового прибора. Для подключения к сети необходимо снять крышку и ввести кабель в корпус через резиновый ниппель. Подключение провести к клеммам с надписью "Сеть" и к винту заземления, отмеченному знаком "_|_". Световой прибор подключается к клеммам с надписью "Лампа". После подключения крышку с резиновой прокладкой закрепить винтом.

Световой прибор заземляется через винт заземления, расположенный рядом с патроном Е 40 за боковым отражателем. Для снятия бокового отражателя необходимо отвернуть винт М4 на выходном окне прибора.

4.4. Лампы в светильнике должны загораться в течение 1 мин, а стабилизация их параметров должна происходить в течение 3-5 минут с момента зажигания.

4.5. Повторное зажигание ламп должно производиться не ранее 7-10 мин после их отключения.

5. Свидетельство о приемке.

Световой(ые) прибор(ы) _________ изготовлен (ы) _______________ 2008 г.

Проверен(ы) на функционирование __________ 2008 г. и признан(ы) годным(и) к

эксплуатации.

Соответствует(ют) техническим условиям ТУ

Подпись ответственного лица / /

3

6. Сведения об упаковке.

6.1 Светильник упакован согласно требованиям конструкторской документации.

7. Указания мер безопасности.

7.1. При включенном напряжении питания запрещается устанавливать и заменять лампы, а также производить любые другие работы с открытыми токоведущими контактами.

7.2. Замену ламп и чистку светового прибора от пыли производить после их остывания.

7.3. В случае боя ламп (центральной трубчатой горелки) амальгаму натрия собрать резиновой грушей, а место, где разбилась лампа, промыть однопроцент­ным раствором марганцовокислого калия.

8. Гарантийные обязательства.

8.1. Срок службы светильника не менее 8 лет при условии соблюдения требований настоящего паспорта и замены перегоревших ламп.

8.2. Предприятие-изготовитель гарантирует работоспособность светильника в течение 2 лет (за исключением ламп).

9. Правила транспортирования и хранения.

9.1. При транспортировке должны быть приняты меры по предохранению светильников от сотрясений и ударов.

9.2. Изделия хранить в помещениях с естественной вентиляцией, при отсутствии кислотных, щелочных и других химически активных паров, вредно действующих на сплавы алюминия.

Температура окружающей среды при хранении должна быть в пределах от +55°С до -50°С.

Верхнее значение абсолютной влажности 98% при 25°C.

4

Рис. 1.

Рис 2.

5
