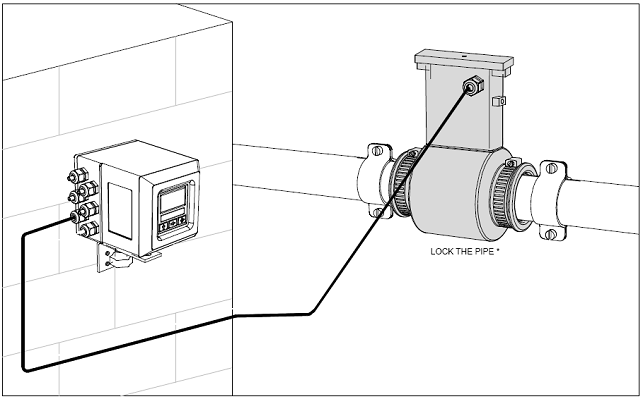

Раздельное исполнение.

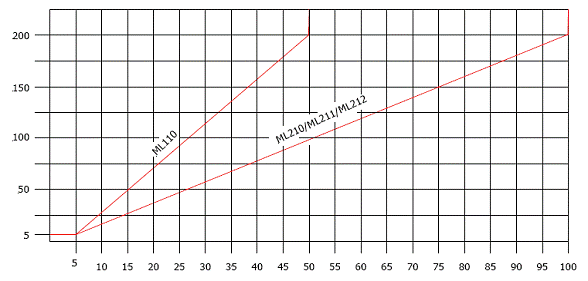

Проводимость, мкСм/см |
Длина кабеля, м |
Примечание:
§ Рекомендуется защищать соединительные кабели от источников электромагнитных шумов.
§ Минимальная проводимость среды для корректной работы функции детектирования пустой трубы составляет 20 мкСм/см.
Расчет потери давления (угол 80)
где:
Δр = потеря давления, Па
ρ = плотность жидкости, кг/м3
d = диаметр сенсора, м
D = диаметр трубопровода (больше, чем диаметр сенсора), м
u = средняя скорость потока среды через расходомер, м/с
Примеры расчета Δр, мбар | ||||||||
u d/D | 1 м/с | 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | 7 м/с | 8 м/с |
0,5 | 1,1 | 4,3 | 9,6 | 17,0 | 26,6 | 38,3 | 52,1 | 68,0 |
0,6 | 0,9 | 3,6 | 8,2 | 14,6 | 22,7 | 32,7 | 44,6 | 58,2 |
0,7 | 0,8 | 3,0 | 6,8 | 12,2 | 19,0 | 27,4 | 37,2 | 48,6 |
0,8 | 0,6 | 2,5 | 5,7 | 10,1 | 15,7 | 22,7 | 30,9 | 40,3 |
0,9 | 0,5 | 2,1 | 4,8 | 8,6 | 13,4 | 19,3 | 26,3 | 34,3 |
Примечание:
· В расчетах была использована приблизительная плотность воды ρ = 1000 кг/м3
· Внутренний диаметр d, м
· Потеря давления рассчитывается в Па. Результаты, приведенные в таблице, в бар.

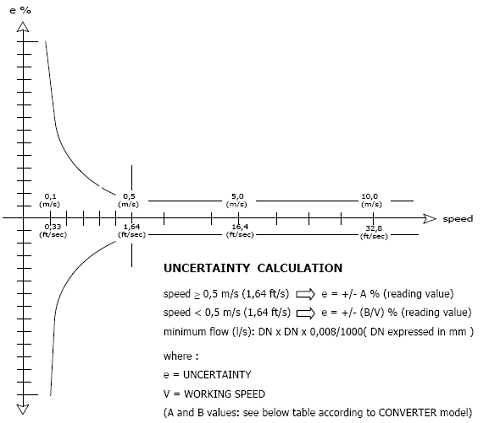

Точность измерения
Погрешность измерения |
|
Конвертеры с питанием AC/DC
ML 51 | ML 110-STD | ML 110-SA* | ML 210/211/212 | ML4F1 | ||||||||||
A | В (м/с) | В (фут/с) | A | В (м/с) | В (фут/с) | A | В (м/с) | В (фут/с) | A | В (м/с) | В (фут/с) | A | В (м/с) | В (фут/с) |
2,0 | 1,0 | 3,28 | 2,0 | 1,0 | 3,28 | 2,0 | 1,0 | 3,28 | 2,0 | 1,0 | 3,28 | 2,0 | 1,0 | 3,28 |
*Специальная точность
Конвертеры с питание от FlowizTM аккумулятора
ML 250 | ML 252 | ||||
A | В (м/с) | В (фут/с) | A | В (м/с) | В (фут/с) |
2,0 | 1,0 | 3,28 | 2,0 | 1,0 | 3,28 |
Референсные условия:
§ Постоянная скорость потока во время испытания
§ Давление: > 30 кПа
§ Стабильность нуля +/- 0,005%
