УДК 622.234.5(088.8)
д. т.н.
Генеральный директор
ГП «Дзержинскуголь»
Украина, г. Дзержинск, Донецкая область
аспирант лаб. управления кровлей
Донецкий научно-исследовательский угольный институт (ДонУГИ)
Украина, г. Донецк
ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ СИСТЕМ ГИДРАВЛИЧЕСКИХ ВИБРАТОРОВ ПРИ УПРАВЛЕНИИ СОСТОЯНИЕМ УГОЛЬНОГО ПЛАСТА ЧЕРЕЗ ВМЕЩАЮЩИЕ ПОРОДЫ
EXPEREMENTAL RESEARCHES OF PARAMETRES OF SYSTEMS OF HYDRAULIC VIBRATORS AT MANAGEMENT OF A CONDITION OF A COAL LAYER THROUGH CONTAINING BREEDS
Исследование характеристик работы систем вибраторов проводилось на лабораторном стенде [1] в соответствии с разработанной и утвержденной методикой испытаний.
Основными задачами эксперементальных исследований являются:
1) выбор наиболее приемлемой конструктивной схемы системы гидравлических вибраторов для установления параметров вибрационнонго воздействия на массив горных пород;
2) исследование систем вибрационного воздействия на массив горных пород с целью определения их параметров;
3) подтвержение принципиальной возможности использования гидростоек механизированной крепи в качестве генератора колебаний для вибрационного воздействия на угольный пласт через вмещающие породы с целью его разупрочнения и разрушения.
Решение этих задач дает возможность разработать средства воздействия на массив горных пород, что позволяет провести горно-экспериментальные работы по разупрочнению и разрушению угольного пласта через вмещающие породы в шахтных условиях.
Испытания проводились на трех и двух гидростойках.
Фрагменты осциллограмм представлены на рис. 1 и 2, а полученные при обработке осциллограмм данные сведены в табл. 1 и 2. На основании их построены графики зависимости изменения давления в поршневых полостях гидростоек от частоты колебаний при различных начальных условиях, представленных на рис. 3 – 5.

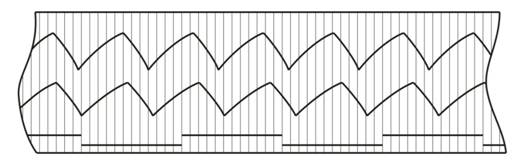

Рис. 1. Фрагмент осциллограммы испытания системы вибраторов, работающих в непрерывном режиме

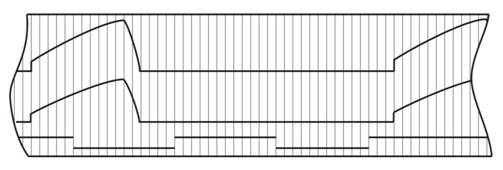

Рис. 2. Фрагмент осциллограммы испытания системы вибраторов, работающих в импульсном режиме
Таблица 1.
Изменение давления в поршневых полостях трех гидростоек в зависимости от начального давления, начального объема и частоты колебаний поршня.
№ стойки | Частота колебаний поршня, | Давление в гидростойке, Р, МПа | Изменение давления в гидростойке, ∆Р, МПа | Начальные условия | ||
min | max | Давление в стойке, Р0, МПа | Объем поршневой полости стойки, V0, м3 | |||
1 | 1,20 | 2,69 | 6,85 | 4,16 | 8,00 | 0,00095 |
2 | 1,20 | 2,34 | 7,12 | 4,78 | 8,00 | 0,00095 |
3 | 1,20 | 2,15 | 7,93 | 5,78 | 8,00 | 0,00095 |
1 | 1,50 | 2,58 | 6,03 | 3,45 | 8,00 | 0,00095 |
2 | 1,50 | 2,28 | 6,18 | 3,90 | 8,00 | 0,00095 |
3 | 1,50 | 2,03 | 7,12 | 5,09 | 8,00 | 0,00095 |
1 | 2,00 | 2,83 | 5,64 | 2,81 | 8,00 | 0,00095 |
2 | 2,00 | 2,58 | 5,98 | 3,40 | 8,00 | 0,00095 |
3 | 2,00 | 2,03 | 6,45 | 4,42 | 8,00 | 0,00095 |
1 | 3,00 | 2,67 | 4,80 | 2,13 | 8,00 | 0,00095 |
2 | 3,00 | 2,28 | 4,93 | 2,65 | 8,00 | 0,00095 |
3 | 3,00 | 2,01 | 5,76 | 3,75 | 8,00 | 0,00095 |
Продолжение табл. 1.
№ стойки | Частота колебаний поршня, | Давление в гидростойке, Р, МПа | Изменение давления в гидростойке, ∆Р, МПа | Начальные условия | ||
min | max | Давление в стойке, Р0, МПа | Объем поршневой полости стойки, V0, м3 | |||
1 | 3,50 | 2,49 | 4,52 | 2,03 | 8,00 | 0,00095 |
2 | 3,50 | 2,19 | 4,61 | 2,42 | 8,00 | 0,00095 |
3 | 3,50 | 1,64 | 5,14 | 3,50 | 8,00 | 0,00095 |
1 | 4,00 | 2,76 | 4,48 | 1,72 | 8,00 | 0,00095 |
2 | 4,00 | 2,33 | 4,57 | 2,24 | 8,00 | 0,00095 |
3 | 4,00 | 1,89 | 5,10 | 3,21 | 8,00 | 0,00095 |
1 | 4,50 | 2,39 | 4,02 | 1,63 | 8,00 | 0,00095 |
2 | 4,50 | 2,15 | 4,28 | 2,13 | 8,00 | 0,00095 |
3 | 4,50 | 1,84 | 4,92 | 3,08 | 8,00 | 0,00095 |
1 | 5,50 | 2,07 | 3,65 | 1,58 | 8,00 | 0,00095 |
2 | 5,50 | 1,95 | 3,81 | 1,86 | 8,00 | 0,00095 |
3 | 5,50 | 2,12 | 4,89 | 2,77 | 8,00 | 0,00095 |
Таблица 2.
Изменение давления в поршневой полости двух гидростоек в зависимости от начального давления, начального объема и частоты колебаний поршня.
№ стойки | Частота колебаний поршня, | Давление в гидростойке, Р, МПа | Изменение давления в гидростойке, ∆Р, МПа | Начальные условия | ||
min | max | Давление в стойке, Р0, МПа | Объем поршневой полости стойки, V0, м3 | |||
1 | 2,00 | 3,95 | 7,00 | 3,05 | 7,50 | 0,00207 |
2 | 2,00 | 0,94 | 3,22 | 2,28 | 7,50 | 0,00207 |
1 | 3,00 | 3,68 | 6,11 | 2,43 | 7,50 | 0,00207 |
2 | 3,00 | 0,85 | 2,52 | 1,67 | 7,50 | 0,00207 |
1 | 4,00 | 3,56 | 5,59 | 2,03 | 7,50 | 0,00207 |
2 | 4,00 | 0,63 | 1,93 | 1,30 | 7,50 | 0,00207 |
1 | 5,00 | 3,27 | 5,07 | 1,80 | 7,50 | 0,00207 |
2 | 5,00 | 0,42 | 1,72 | 1,30 | 7,50 | 0,00207 |
1 | 5,75 | 3,27 | 4,84 | 1,57 | 7,50 | 0,00207 |
2 | 5,75 | 0,29 | 1,54 | 1,25 | 7,50 | 0,00207 |
1 | 6,05 | 3,74 | 5,21 | 1,57 | 7,50 | 0,00207 |
2 | 6,05 | 0,58 | 1,83 | 1,35 | 7,50 | 0,00207 |
Продолжение табл. 2.
|
