Подготовительные процессы

Подготовительные процессы

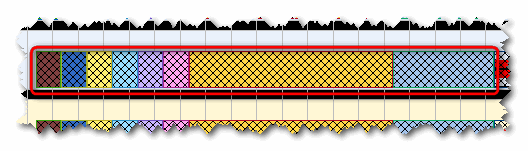

В приложении ПУЛЬСАР предусмотрено всего 8 подготовительных процессов (рис. 4.4):

Рисунок 4.4

Штриховка на прямоугольнике процесса указывает на то, что для него ещё не назначен исполнитель.

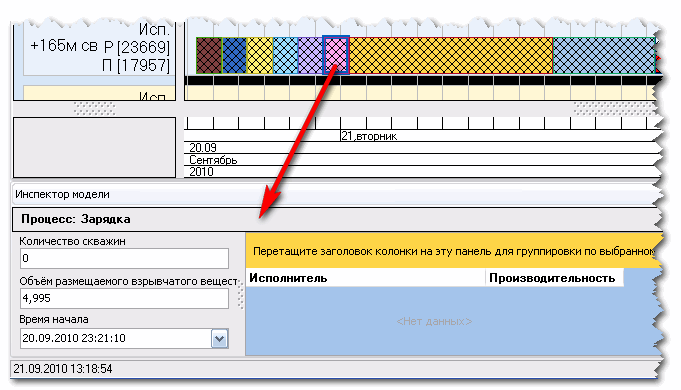

При выделении какого-либо процесса (выделение производится щелчком левой кнопки мыши на процессе) в панели «Инспектор модели» появляется информация об этом процессе (рис. 4.5)

Рисунок 4.5

На рисунке 4.5 можно увидеть информацию о выделенном процессе «Зарядка». Ряд параметров, отображаемых в инспекторе процесса имеет одинаковый смысл для всех процессов. Это:

●  название процесса;

●  время начала;

●  список исполнителей.

Кроме того в инспекторе располагаются специфические для каждого процесса параметры, от значения которых зависит время, необходимое на отработку процесса. Например для процесса «Зарядка» это параметры «Количество скважин» и «Объём размещаемого взрывчатого вещества» (рис. 4.6).

Рисунок 4.6

Существует два способа изменения времени начала процесса. Первый способ – в рабочей зоне заходки, удерживая нажатой клавишу Shift, мышью перетащить процесс в требуемое место. Второй способ следует применять, когда требуется более точное позиционирование. Для этого надо в инспекторе процесса (рис. 4.5) в поле «Время начала» нажать на кнопку справа от поля редактирования и в появившемся окне установить дату и точное время (рис. 4.7).

Рисунок 4.7

Нужно отметить, что порядок следования процессов неизменен. Поэтому при смещении процесса вправо (в будущее) следующие за ним процессы и блоки в случае их пересечения во времени могут быть так же сдвинуты вправо. Аналогично, при смещении процесса влево (в прошлое), предыдущие ему процессы могут быть сдвинуты влево.

Для назначения исполнителя процессу нужно в списке исполнителей инспектора процесса щёлкнуть правой кнопкой мыши и в контекстном меню выбрать «Добавить исполнителя» (рис. 4.8).

Рисунок 4.8

Для замены уже существующего исполнителя нужно выделить исполнителя, нажато на кнопке справа от его названия и выбрать другого из выпавшего списка (рис. 4.8).

Рисунок 4.8

Удалить исполнителя можно клавишей Del.

Когда пользователь назначает процессу исполнителя, продолжительность процесса изменяется (она вычисляется из производительности исполнителя и значений параметров процесса). Если начало следующего процесса или блока окажется меньшим, чем время окончания редактируемого процесса, следующий процесс или блок будет сдвинут вправо (в будущее) так, чтобы его начало совпадало с окончанием редактируемого процесса.

Значение колонки «Производительность» в инспекторе процесса не редактируется. Для изменения этого значения следует перейти в окно редактирования исполнителей.

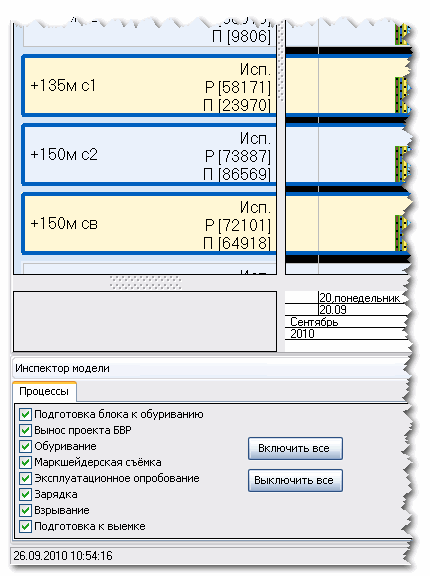

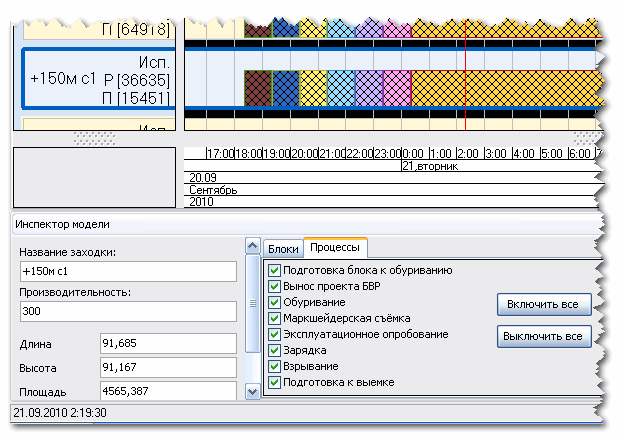

В некоторых случаях может оказаться необходимым исключить из процесса планирования некоторые (или даже все) подготовительные процессы. Для такого случая предусмотрена возможность редактировать набор процессов для заходки. Для редактирования нужно выделить заходку (щёлкнуть левой кнопкой мыши в любой, не занятой процессами и блоками, области заходки) и в инспекторе перейти на закладку «Процессы» (рис. 4.9)

Рисунок 4.9

Здесь пользователь может включить или отключить как все процессы в заходке, так и любой их набор по выбору. При необходимости включения/отключения некоторых процессов для нескольких или всех заходок сразу следует выделить несколько (выделять заходки, удерживая нажатой клавишу Ctrl) или все (нажать Ctrl + A). В инспекторе модели появится редактор набора процессов (рис. 4.10).

Рисунок 4.10

Рассмотрим теперь специфические параметры каждого процесса.

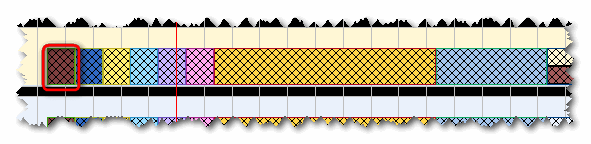

Подготовка блока к обуриванию. (рис. 4.11)

Рисунок 4.11

Для подготовки к обуриванию значение имеет площадь подготавливаемой поверхности. По умолчанию подготовку к обуриванию выполняет исполнитель типа «Бульдозер». Соответственно производительность бульдозера задаётся в м2 / ч. Площадь участка вычисляется автоматически и обычно не требует корректировки.

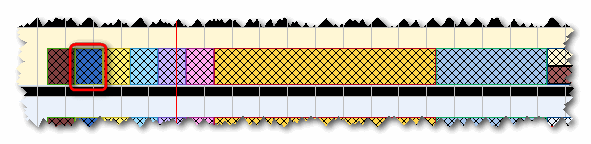

Вынос проекта на местность (рис. 4.12)

Рисунок 4.12

Вынос проекта на местность осуществляется исполнителем типа «Бригада маркшейдеров». Объём работы измеряется в скважинах, поэтому производительность исполнителя задаётся в скважинах в час. Параметр «Количество скважин» импортируется из ТЕТРАПлан (если он, конечно, был определён тем, кто готовил данные для ПУЛЬСАР), но может быть и откорректирован пользователем.

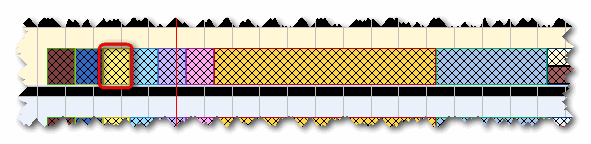

Обуривание (рис. 4.13)

Рисунок 4.13

Обуривание осуществляется исполнителем типа «Буровой станок». Параметр «Объём бурения» подразумевает суммарный объём скважин (в погонных метрах). Поэтому производительность исполнителя для этого процесса измеряется в мп/ч. Параметр импортируется из ТЕТРАПЛАН, но может быть и откорректирован пользователем.

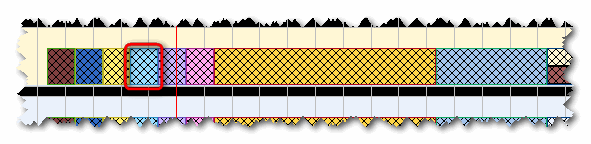

Маркшейдерская съёмка (рис. 4.14)

Рисунок 4.14

Маркшейдерская съёмка осуществляется исполнителем типа «Бригада маркшейдеров». Объём работы измеряется в скважинах, поэтому производительность исполнителя задаётся в скважинах в час. Параметр «Количество скважин» импортируется из ТЕТРАПЛАН, но может быть и откорректирован пользователем.

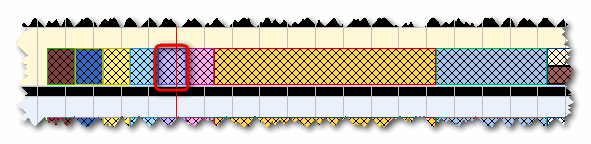

Эксплуатационное опробование (рис. 4.14)

Рисунок 4.14

Эксплуатационное опробование осуществляется исполнителем типа «Бригада геологов (геофизиков)». Объём работы измеряется в скважинах, поэтому производительность исполнителя задаётся в скважинах в час. Параметр импортируется из ТЕТРАПЛАН, но может быть и откорректирован пользователем.

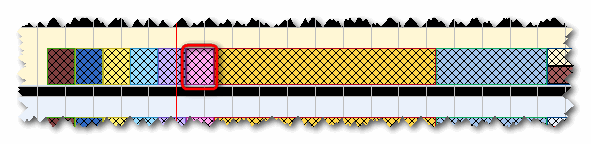

Зарядка (рис. 4.15)

Рисунок 4.15

Зарядка осуществляется исполнителем типа «Бригада взрывников». Объём работы зависит от параметра «Количество размещаемого взрывчатого вещества», который измеряется в м3, поэтому производительность исполнителя задаётся в м3/ч. Кроме того, на продолжительность процесса влияет параметр «Количество скважин», т. к. требуется время на транспортировку и установку над скважиной зарядной машины. Поэтому общая продолжительность зарядки задаётся формулой

+ N c* Ty , где

V - объём размещаемого ВВ,

P - производительность исполнителя,

Nc - количество скважин,

Ty - среднее время установки зарядной машины над скважиной.

Среднее время установки зарядной машины определяется глобальной константой, значение которой можно менять на форме «Справочные параметры», которая вызывается из пункта меню «БВР → Справочные параметры» (рис. 4.16). Оба параметра импортируются из ТЕТРАПЛАН, но могут быть и откорректированы пользователем.

Рисунок 4.16

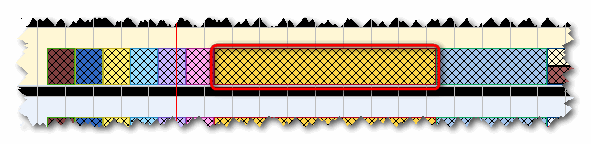

Взрывание (рис. 4.17)

Рисунок 4.17

Взрывание осуществляется исполнителем типа «Бригада взрывников». В данном случае продолжительность процесса определяется напрямую пользователем (по умолчанию составляет 8 часов), т. к. производительность исполнителя на неё никак не влияет. Исполнитель в данном процессе необходим только для того, чтобы планировать график работы бригады взрывников и не допустить одновременной работы одной бригады на нескольких участках (такие случаи отлавливаются при проверке согласованности модели).

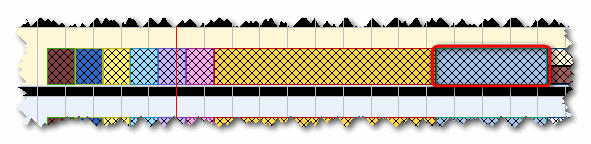

Подготовка к выемке (рис. 4.18)

Рисунок 4.18

Подготовка к выемке осуществляется исполнителем типа «Вспомогательная техника». В данном случае продолжительность процесса определяется напрямую пользователем (по умолчанию составляет 4 часа). Исполнитель в данном процессе необходим только для того, чтобы планировать график его работы и не допустить одновременной работы этого исполнителя на нескольких участках (такие случаи отлавливаются при проверке согласованности модели).
