| Полка приборная |
341. Крепежный элемент
DCE 19.103.00-01
1.1 Установка 19” аксессуаров (приборов) и оборудования, а также приборных полок производится на перфорированный профиль при помощи крепежного элемента. Крепежный элемент (см. рис1) представляет собой винт (в) с пластмассовой шайбой (ш) и с квадратной гайкой в металлической обойме (г).
1.2. Порядок установки:
1.2.1 Выбрать отверстия на перфорированном профиле, необходимые для установки оборудования.
1.2.2 Установить в каждое из выбранных отверстий крепежный элемент, по следующему алгоритму:
а) выкрутить винт;
б) сжать металлическую обойму крепёжного элемента;
в) завести отогнутые лепестки обоймы в квадратное отверстие перфорированного профиля с внутренней стороны;
г) разжать обойму. При помощи отогнутых лепестков крепежный элемент должен удерживаться в квадратном отверстии профиля.
1.3 Приставить устанавливаемое оборудование и закрепить винтами через установочные отверстия к перфорированному профилю.
| Полка приборная 19.207.40-06, 19.207.40-08, 19.207.40-10, 19.207.60, 19.207.60-10 |
1. Полки приборные устанавливаются в шкафы напольные и стойки каркасные (двурамные) и предназначены для размещения оборудования различного типа.
2. Полка приборная представляет собой стальную, перфорированную панель, прикреплённую к 19” профилям стойки при помощи уголков.
3. Габаритный чертеж полки представлен на рис.1, технические характеристики в таблице 1.
4. Полки приборные поставляются в разобранном виде. Комплектность поставки представлена в таблице 2.
5. Крепёжный элемент в комплект приборной полки не входит. Для установки полки требуется восемь комплектов крепежного элемента.
6. Сборку и установку полки произвести согласно рис.2. Для этого нужно выбрать квадратные отверстия необходимые для установки уголка полки (2): по два на передней поверхности переднего и заднего перфорированных профилей.
7. В выбранные отверстия вставить квадратные гайки в металлической обойме (г).
Таблица 1. | |||||
№ | DCE | Глубина, мм | Масса, кг | ||
полки D | максимальная рабочая DW | уголка L | |||
1. | 19.207.40-06 | 450 | 500 | 465 | 3,8 |
2. | 19.207.40-08 | 450 | 700 | 665 | 4,2 |
3. | 19.207.40-10 | 450 | 900 | 865 | 4,5 |
4. | 19.207.60 | 600 | 700 | 665 | 5,2 |
5. | 19.207.60-10 | 600 | 900 | 865 | 5,5 |
8. Прикрепить уголок (3) к заднему перфорированному профилю, уголок (2), напротив него, к переднему с помощью стандартного крепежного элемента. Затем соедините оба уголка с поомощью двух комплектов крепежа (поз. 4, 5, 6).
9. Аналогично установить и закрепить уголоки на другой паре перфорированных профилей шкафа (каркасной стойки).
10. Сверху на уголки (2) установить и закрепить полочку (1) при помощи винтов М4 (7), гаек М4 (9) и шайб 4 (8).
Таблица 2. | |||
№* | Наименование | 19.207.40-xx | 19.207.60 /-xx |
1. | Полочка | 1 | 1 |
2. | Уголок опорный | 2 | 2 |
3. | Уголок | 2 | 2 |
4. | Болт М6х14 | 4 | 4 |
5. | Гайка М6 | 4 | 4 |
6. | Шайба 6 | 4 | 4 |
7. | Винт М4 × 10 | 4 | 6 |
8. | Шайба 4 | 4 | 6 |
9. | Гайка М4 | 4 | 6 |
| Полка приборная выдвижная 19.207.40-16, 19.207.40-18, 19.207.40-19, 19.207.60-18, 19.207.60-19 |
1. Полки приборные выдвижные (далее полки) устанавливаются в шкафы напольные и стойки каркасные (двурамные) и предназначены для размещения оборудования различного типа.
2. Полка представляет собой сборную конструкцию, состоящую из:
- перфорированной панели-полки;
- устройства выдвижения, включающего опорные профили и уголки, и телескопические шариковые направляющие полного выдвижения.
* Длина направляющих соответствует длине полки;
- учстановочного комплекта (уголки и крепежные элементы), для крепления к 19” профилям.

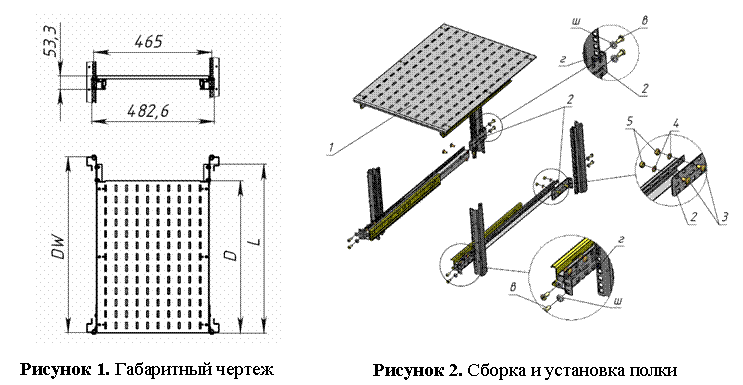

3. Габаритный чертеж полки представлен на рис.1, технические характеристики в таблице 1.
4. Полки поставляются в собранном виде с предустановленными задними уголками. Комплектность поставки представлена в таблице 2.
5. Крепёжный элемент в комплект приборной полки не входит. Для установки полки требуется восемь комплектов крепежного элемента.
6. Сборку и установку полки произвести согласно рис.2. Для этого нужно:
- произвести частичную разборку конструкции: телескопические направляющие и крепежные уголки сзади.
- выбрать квадратные отверстия в 19” профиле на необходимом уровне: по два отверстия на передней поверхности переднего и заднего профилей.
- в выбранные отверстия вставить квадратные гайки в металлической обойме (г).1
Таблица 1. | |||||
№ | DCE | Глубина, мм | Масса, кг | ||
Панели D | Максимальная рабочая DW | Профиль | |||
1. | 19.207.40-16 | 450 | 500 | 475 | 5,4 |
2. | 19.207.40-18 | 450 | 700 | 654 | 5,7 |
3. | 19.207.40-19 | 450 | 900 | 854 | 6,1 |
4. | 19.207.60-18 | 600 | 700 | 654 | 7,7 |
5. | 19.207.60-19 | 600 | 900 | 854 | 8,1 |
Таблица 2. | ||
№* | Наименование | комплект |
1. | Полочка в сборе | 1 |
2. | Уголок | 2 |
3. | Болт М6х14 | 4 |
4. | Шайба 6 | 4 |
5. | Гайка М6 | 4 |
- к переднему профилю прикрепить профиль с направляющщей, к заднему –уголок (2) с помощью стандартного крепежного элемента (в и ш). Затем соедените уголок и профиль и зафиксируйте их с помощью крепежа (3, 4, 5).
- аналогично установить направляющую на другой паре перфорированных профилей.
- усиановите полочку с направляющимми.
