Выключатели-коммутаторы тиристорные

Выключатели-коммутаторы тиристорные

  Выключатели-коммутаторы тиристорные предназначены для коммутации электродвигателей различного назначения, в том числе погружных насосов нефтяных скважин, могут применяться на станциях перекачки и сепарирования нефти; в металлургической промышленности при прокате проволоки, в приводах насосов, вентиляторов-дымососов; на водозаборных станциях и котельных в приводах насосов; везде, где необходимо подключать потребители большой мощности.

Выключатели-коммутаторы тиристорные используются в станциях управления типа КТППН взамен вакуумных контакторов, полностью взаимозаменяемы с ними. Используются взамен механических и вакуумных контакторов в различных НКУ. При прокате проволоки совместно с асинхронным двигателем с короткозамкнутым ротором успешно заменяют двигатель с фазным ротором.

Выключатели-коммутаторы тиристорные обладают рядом преимуществ по сравнению с вакуумными и механическими контакторами:

высокой надежностью; отсутствием перенапряжений при выключении; бесконтактной и бесшумной коммутацией; большим ресурсом работы; меньшим потреблением электрической энергии в цепях управления.

Тиристорные коммутаторы с плавным пуском предназначены для плавного пуска электродвигателей:

уменьшают значения пусковых токов до 1,5-2 кратного значения; снижают риск механического разрушения привода и электромеханические воздействия в двигателе позволяют осуществлять пуск двигателя с регулируемым временем набора оборотов от 0 до 90 сек; обеспечивают качественный плавный пуск во всем диапазоне нагрузки двигателя от холостого хода до номинального значения; исключают «зависание» двигателя во всех режимах плавного пуска; просты и надежны в эксплуатации.

Тиристорные коммутаторы успешно эксплуатируются во многих нефтегазодобывающих объединениях России.
Могут комплектоваться приборами контроля изоляции производства нашего предприятия.

Предприятием разработана и проходит испытания новая схема тиристорного коммутатора с возможностью плавного пуска асинхронных электродвигателей.
В новой разработке сохранены все преимущества коммутаторов серии ТК-0,4-хх. Осталось прежним конструктивное исполнение. Основные изменения коснулись системы управления коммутатором. Благодаря применению микропроцессоров новые коммутаторы обладают рядом преимуществ. Цифровая система управления открывает ряд недоступных ранее функций:

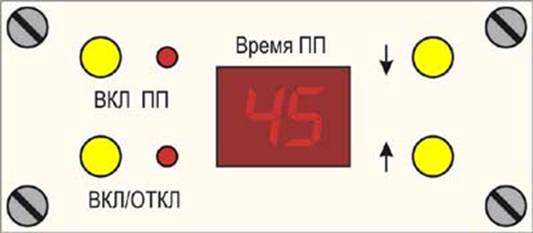

даёт возможность управлять коммутатором с пульта управления (внешний вид на рис.1), который может быть расположен как непосредственно на коммутаторе, так и вынесен отдельно; позволяет более точно задавать параметры плавного пуска благодаря наличию цифрового индикатора, что делает настройку коммутатора для плавного запуска двигателя простой и наглядной; благодаря цифровому интерфейсу обеспечивает возможность управления коммутатором с удалённого контроллера или компьютера; более наглядно отображает на индикаторе панели управления неисправности в силовой части коммутатора или системы управления; позволяет использовать коммутатор в системах сбора данных и различных устройствах автоматического управления; даёт в перспективе техническую возможность расширения функций коммутатора (при подключении дополнительных модулей возможно обеспечение электронной защиты силовой части коммутатора от перегрузок по току, осуществление управления плавным пуском с обратной связью по току нагрузки).

Рис.1 Внешний вид пульта управления коммутатором.

Питание коммутаторов – от трёхфазной сети с изолированной и гхлухозаземлённой нейтралью частотой 50 Гц.
Условия эксплуатации:
температура окружающей среды от -450 до +400С относительная влажность при 200 C, 98%.

Коммутаторы имеют возможность установки и крепления на горизонтальной плоскости.
Исполнение открытое. Защита от внешних воздействий осуществляется исполнением станции управления.
Коммутаторы имеют переключающий контакт реле-повторителя положения коммутатора.

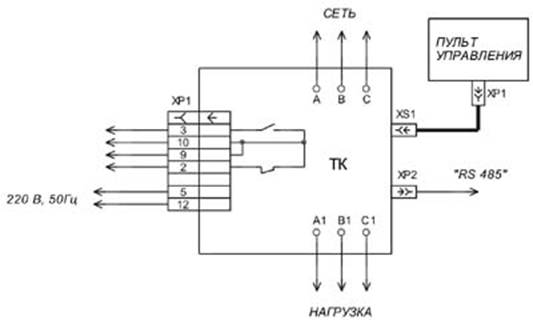

На рис.2 изображена схема подключения коммутатора.

Рис.2 Схема подключения тиристорного коммутатора.

Вся продукция производится под заказ.
Сроки изготовления в зависимости от номенклатуры и количества в заказе - от одной до шести недель после 50% предоплаты.

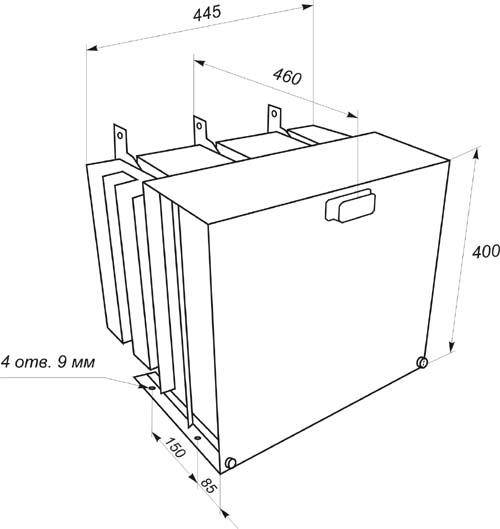

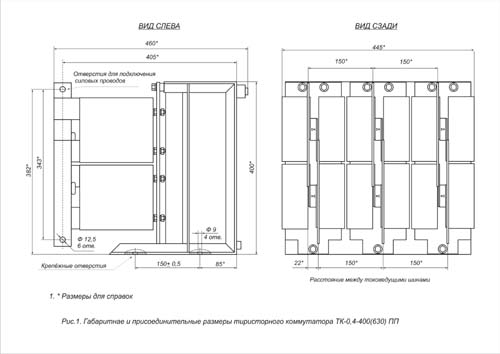

Примерные габариты тиристорных коммутаторов

Цифровой прибор контроля изоляции Ф4107

Цифровой прибор контроля изоляции Ф4107, разработанный совместно с «САТУРН», предназначен для непрерывного контроля сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока и других электроустановках с изолированной нейтралью, находящихся под напряжением 220 или 380 В частотой 50, 60 или 400 Гц.

Область применения цифрового прибора контроля изоляции Ф4107 распространяется на любые передвижные и стационарные электроустановки с изолированной нейтралью, в том числе и станции управления погружными насосами нефтяных скважин типа ШГС и КТППН при наличии в них емкостно-омических делителей, согласующих входное напряжение прибора с напряжением погружного электрооборудования.

Условия эксплуатации прибора контроля изоляции:
- температура окружающего воздуха от -45 до +45;
- относительная влажность воздуха до 98% при температуре +25;
- исполнение прибора – пылезащищенное, брызгозащищённое.

Новый прибор выполнен в герметичном литом алюминиевом корпусе на базе современных электронных компонентов от известных мировых производителей. Все устройства прибора, включая источники питания и выходные разъёмы, размещены на одной печатной плате легко извлекаемой из корпуса для обслуживания и ремонта.

В приборе контроля изоляции Ф4107 сохранены следующие основные технические характеристики и функциональные возможности приборов Ф4106М-01 и аналогичных:
- Диапазон напряжения питания, В 220 +15% -30%
- Время отпускания релейного устройства (РУ), с, не более 0,1
- Оперативный ток (через измеряемое сопротивление Rx), мА, не более 0,6
- Входное сопротивление, кОм, не менее 300
- Два переключающих контакта РУ на выходе прибора.
- Светодиодная индикация состояния РУ.
- Аналоговый выход на стрелочный прибор.

Кроме того, новый прибор имеет ряд существенных преимуществ, позволяющих не только заменить старые приборы во всех применениях, но и использовать его в системах сбора данных и различных устройствах автоматического управления.
Таковыми преимуществами являются:
- Применение микроконтроллера, что позволяет путём перепрограммирования адаптировать возможности прибора для нужд конкретного заказчика. Например, установить любой набор уставок по сопротивлению изоляции, любую задержку повторного включения реле после отпускания, любое количество повторных включений до блокировки, любое значение сопротивления при котором происходит повторное включение и др.
- Расширенный, от -45 до +85, диапазон рабочих температур за счёт встроенного устройства подогрева.
- Повышенная, не хуже 1% , точность измерения сопротивления изоляции во всём диапазоне рабочих температур и питающих напряжений.
- Гарантированная, не хуже 0,1%, точность временных интервалов во всём диапазоне рабочих температур и питающих напряжений.
- Расширенный, от 1 кОм до 10 МОм, диапазон измеряемых сопротивлений.
- Увеличенное до 16-ти число уставок отпускания реле по сопротивлению изоляции, задаваемых с помощью 4-х перемычек на внешнем разъёме.
- Значительное, до 6-ти ВА с цифровой светодиодной индикацией и до 4-х ВА без, уменьшение потребления электроэнергии за счёт применения импульсных источников питания.
- Наличие, в соответствии с пожеланиями заказчика, цифрового интерфейса, либо типа RS-232, либо типа RS-485.
- Расширенные возможности вывода визуальной информации. Кроме стрелочного прибора информация о величине измеренного сопротивления изоляции может выводиться на цифровой 4-х разрядный светодиодный индикатор, и (или) на светодиодную шкалу. Причём, связь прибора с этими устройствами, включая питание, осуществляется по 4-м проводам.
- Наличие аналогового выхода по напряжению, гальванически развязанного от измерительной схемы, который может использоваться, либо для управления стрелочным прибором, либо как стандартный аналоговый сигнал 0 – 10 В в системах автоматики.
- Наличие стандартного 4 – 20 мА аналогового выхода по току для использования в системах автоматики.
- Существенно меньшие габаритные размеры – 160x100x60.
- Значительно меньшая масса прибора – не более 1 кг.

Прибор контроля изоляции Ф4106М-01

Прибор контроля изоляции Ф4106М-01 предназначен для непрерывного контроля сопротивления изоляции и сигнализации при его снижении ниже установленного уровня Область применения прибора распространяется на любые передвижные и стационарные электроустановки с изолированной нейтралью, в том числе и станции управления погружными насосами нефтяных скважин типа ШГС и КТППН при наличии в них емкостно-омических делителей, согласующих входное напряжение прибора с напряжением погружного электрооборудования.

Условия эксплуатации прибора контроля изоляции:

температура окружающего воздуха от – 45 0 С до + 45 0 С; относительная влажность воздуха до 98 % при температуре + 25 С; исполнение прибора – пылезащищенное, брызгозащищенное.

Технические характеристики:
- Диапазон контроля сопротивления изоляции - от 0,02 до 5 МОм.
- Прибор имеет три переключаемые уставки сопротивления РУ (набор уставок): 30, 50, 500 кОм. По согласованию с разработчиком допускается поставка приборов с другими наборами уставок из ряда: 12, 20, 30, 50, 60, 100, 200, 300, 400, 500 кОм.
- Время отпускания РУ, не более: 0,1 с.
- Напряжение питания: (220 + 22/–66) В.
- Габаритные размеры, не более: ПУ - 80х80х50 мм., РУ - 180х133х90 мм.
- Масса, не более: ПУ - 0,16 кг., РУ - 2,5 кг.

В приборе полностью устранены все недостатки предшествующего прибора Ф4106:
ложные включения и отключения;
низкий ресурс и частые отказы элементов и узлов вследствие их перегрева;
сложность ремонта из-за отсутствия разъемов (последние версии Ф4106);
задержка повторного включения до 20 с.

Имеется световая индикация нормального состояния изоляции контролируемой сети.
Прибор полностью взаимозаменяем с Ф4106.

Прибор контроля изоляции Ф4106М-02

Предназначен для непрерывного контроля изоляции погружного электрооборудования нефтяных скважин.
Область применения – станции управления, выполненные по типу ШГС и КТППН, с использованием контроллера.
Состоит из высоковольтного высокоомного делителя и блока сопряжения с контроллером (БСК).

Преимущества:
малая мощность делителя;
высокая помехозащищенность из-за отсутствия прямой связи напряжения контролируемой сети с входом контроллера;
высокая точность измерения;
низкий уровень пульсаций выходного сигнала.

Технические характеристики прибора котроля изоляции:
Напряжение контролируемой сети от 0,4 кВ до 4,5 кВ;
Точность измерения, не более: ± 10%;
Пульсации выходного напряжения, не более: 2 мВ;
Время срабатывания, не более: 0,2 с;
Используемый вход контроллера: аналоговый;
Сопротивления уставок: 30, 50 кОм;
Условия эксплуатации аналогичны прибору Ф4106М-01;
Габаритные размеры: - (245 х 175 х 80 мм) х 2;
Масса, не более: 1 кг. (делитель), 2 кг. (БСК).

Слаботочные кабельные жгуты

Изготавливаем слаботочные кабельные жгуты с разъемами типа РМ, СНЦ, WAGO и другими по чертежам Заказчика или разработаем чертежи на слаботочные кабельные жгуты по техническому заданию Заказчика.

На предлагаемых фотографиях приведены примеры простых и более сложных слаботочных жгутов, изготавливаемых нашим предприятием.

Сроки изготовления и стоимость слаботочных кабельных жгутов определяются для каждого конкретного случая по взаимной договоренности с Заказчиком.

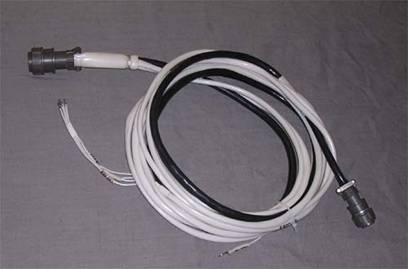

Пример 1. Слаботочный кабельный жгут

Пример 2. Слаботочный кабельный жгут

Сильноточные кабели

Изготавливаем сильноточные кабели сечением до 300мм. кв. по чертежам Заказчика или разработаем чертежи на жгуты по техническому заданию Заказчика.

На фотографии приведен пример сильноточного кабеля сечением 185мм. кв. Наконечники пропаяны припоем ПОС40. Возможна также опрессовка наконечников с помощью специального оборудования.

По желанию Заказчика сильноточные кабели могут быть испытаны на стенде на предмет качества пайки или опрессовки путем пропускания максимально допустимого тока.

Сроки изготовления и стоимость сильноточного кабеля определяются для каждого конкретного случая по взаимной договоренности с Заказчиком.

Пример 1. Вариант исполнения сильноточного кабеля

Низковольтные распределительные шкафы

  Низковольтные распределительные шкафы предназначены для распределения электрической энергии по отдельным участкам и могут устанавливаться как в помещении, так и на открытом воздухе.

  Низковольтные распределительные шкафы осуществляют защиту электрических установок при перегрузках и токах короткого замыкания, для редких оперативных включений и выключений электрических цепей. Низковольтные шкафы также очень часто используют для пусков асинхронных двигателей. Распределительные шкафы можно использовать в различных типах электрических сетей в части заземления при разнообразных вариантах размещения нулевого рабочего и защитного проводников.
  Итак, констатируем, что низковольтные распределительные шкафы находят применение для:

пусков асинхронных двигателей; распределения электрической энергии; защиты электрических установок при перегрузках и токах короткого замыкания; нечастых (до 6 в сутки) включений и отключений электрической энергии; контроля напряжения на вводе; защиты от несанкционированного доступа к распределительному устройству; дистанционного управления выключателем ввода;

  Распределительные шкафы призваны выполнять несколько технических задач: включать, защищать, управлять и распределять электрическую энергию.

  Распределительные устройства могут исполняться на базе системы модульных конструкций. Данные устройства отличаются:
- полным соответствием стандартам;
- современным исполнением конструкций;
- удобной системой модулей и своеобразными техническими решениями для каждого конкретного проекта;
- надежной и безопасной конструкцией для обслуживающего персонала;
- возможностью последующего расширения.

  Низковольтные распределительные шкафы находят большое применение на различных предприятиях любого вида промышленности. Заметим, что использование распределительных устройств широко распространяется в гражданской сфере, как производства, так и в быту.

  В низковольтных распределительных устройствах вы можете использовать любое коммутационное оборудование. Выбор этого оборудования зависит от целей и задач, поставленных для конкретного проекта: требований сети к аппаратам нагрузки, размеров распределительного щита.
