Детский игровой комплекс

ДЕТСКИЙ ИГРОВОЙ КОМПЛЕКС

Детский игровой комплекс предназначен для детей и подростков от 7 до 12 лет.

(Примерный эскиз прилагается)

Размеры площадки в плане 10800х13700х5000 мм.

Максимальная высота от уровня земли мм.

Высота от уровня земли до отметки площадок и мостиков 1550 и 2050 мм.

Детский игровой комплекс представляет собой модульную конструкцию из игровых и развивающих элементов. Выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Комплектация: Детский игровой комплекс на клееных из бруса стойках, в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован следующими элементами:

1)  Горка-скат Н=1,5 м. Каркас горки выполнен из профильной трубы сечением не менее 50 * 25 мм. Скат горки изготовлен из цельного листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горки выполнены из влагостойкой фанеры толщиной не менее 24 мм. Горка имеет стартовую площадку, полосу скольжения и полосу торможения. Стартовая площадка закрыта с двух сторон фанерными экранами и оборудована защитным металлическим поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет не менее 480 мм. (п. 5.3.3 ГОСТ Р ). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р ). Высота бортиков стартового участка не менее 700 мм (п. 5.3.5.3 ГОСТ Р ). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой не менее 14 см. от поверхности ската. Радиус закругления при любом изменении угла верхней части бортика не менее 500 мм (п. 5.3.5.3 ГОСТ Р ). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60° (п. 5.4.1 ГОСТ Р ). Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р ).

2)  Открытая пластиковая винтообразная горка Н=2 м. толщина пластика не менее 8 мм, соединительный мостик горки с площадкой оборудован ограничительными бортиками выполненные из металлических поручней, окрашенных порошковой краской и полом выполненным из влагостойкой ламинированной фанеры с нескользящим покрытием. Стартовая площадка горки закрыта с двух боков пластиковыми экранами и оборудована пластиковым защитным поручнем-ограничителем.

3)  Пластиковая горка-труба изогнутая Н=2 м. на опорной стойке, толщина пластика не менее 8 мм;

4)  Пластиковая горка-труба прямая Н=2 м. на опорной стойке, толщина пластика не менее 8 мм;

5)  Две площадки с восьмигранными крышами-куполами, три площадки с четырехгранными крышами-куполами, 2 площадки без крыши, соединенные между собой двумя волнообразными деревянными мостиками (перепад-0.5м.) с фанерными перилами-экранами, подвесным деревянным мостиком на полипропиленовых канатах, которые крепятся к перилам при помощи коушей и страховочным деревянным мостиком под подвесным мостиком, 2-мя пластиковыми трубами-переходами. Полы всех площадок выполнены из древесины. Все площадки оборудованы защитными фанерными экранами (перилами) высотой не менее 600 мм. или металлическими ограждениями – решётками;

6)  Гимнастическая установка размером мм. * высотой мм. оборудована следующими спортивными элементами: турник металлический; две шведские стенки из металлических перекладин; полипропиленовая сетка-паутина мм. * 2мм; гимнастические кольца, подвешенные на профильной трубе; гимнастический канат, подвешенный на профильной трубе высотой 2,3 м.; полипропиленовая лестница, подвешенная на профильной трубе, металлический шест-подпорка высотой 2,5 м.,

7)  Гимнастическая установка, оборудованная шведской стенкой из металлических перекладин, полипропиленовой прямоугольной сеткой размер 1860*960, прямым металлическим рукоходом, металлическим шестом-спиралью;

8)  Альпинистская стенка H=1.2м, изготовленная из фанеры, в которой имеются отверстия для ног, а также перекладина с полипропиленовым канатом для рук;

9)  Две лестницы для подъема на пластиковые горки H=2 м., выполненные из влагостойкой фанеры, одна с с металлическими поручнями, вторая с перилами их древесины, ступеньки сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой для предотвращения скольжения;

10)  Переходная лесенка Н=0,6 м. оборудована перилами. Ступеньки сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой для предотвращения скольжения.

Перила для лестницы оборудованы над опорной поверхностью (ступенью лестницы). Высота перил - не менее 600 и не более 850 мм. (п. 4.3.22.2 ГОСТ Р ). Глубина ступеней лестницы не менее 140 мм. (п. 4.3.28.3 ГОСТ Р ). Поверхность ступеней ровная, отклонение от горизонтали - не более ±3° (п. 4.3.28.2 ГОСТ Р ). Горизонтальные поверхности и поверхности, имеющие наклон до 45°, предназначенные для ходьбы или бега, должны иметь зазоры шириной не более 30 мм (п. 4.3.23.4 ГОСТ Р ). Пересекающиеся веревки, канаты, тросы, цепи не должны допускать застревания. Расстояние между гибкими элементами подвесных мостиков и неподвижными элементами конструкции должно быть не менее 230 мм (п. 4.3.23.2 ГОСТ Р ). Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р ). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р ). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие должно соответствовать ГОСТ Р , ГОСТ Р , ГОСТ Р антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

- для предотвращения скольжения все ступеньки лестниц сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой.

- полипропиленовые канаты: плетеные канаты с металлическим армированием против вандализма, прочные, стойкие к изнашиванию, безопасные для детей, с резиновым сердечником для увеличения гибкости. Канаты должны соответствовать требованиям ГОСТ 3241, ГОСТ 30055 (п. 4.3.31.1 ГОСТ Р ). Коуши должны соответствовать требованиям ГОСТ 2224, а талрепы - требованиям ГОСТ 19191. (п. 4.3.31.9 ГОСТ Р ).

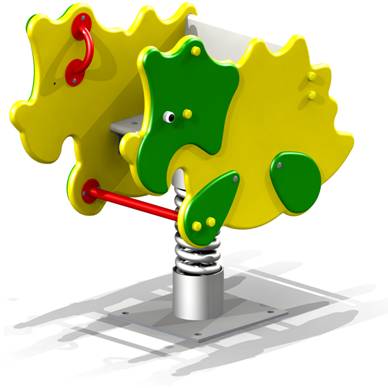

КАЧАЛКА НА ПРУЖИНЕ «ДИНОЗАВРИК»

Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет (Примерный эскиз прилагается).

Размер в плане 880*470 мм.

Высота от уровня земли до сидения 360 мм.

Качалка на пружине представляет собой конструкцию из каркаса качалки и оцинкованной пружины-рессоры. Качалка оборудована двумя металлическими поручнями красного цвета (размер сечения поручней в любом направлении 30 мм. (п. 5.8 ГОСТ Р )),, сиденьем со спинкой, боковыми стенками в виде динозаврика, металлическими перекладинами для ног и для рук красного цвета. Оцинкованная пружина-рессора для большей прочности дополнена оцинкованным стаканом. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками.

Радиусы всех углов, кромок и других изменений профиля качалки 20 мм. (п. 5.9 ГОСТ Р ). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р ). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р ).

Изделие соответствует ГОСТ Р , ГОСТ Р , антивандальное (выдерживает нагрузку до 50 кг.), имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»)

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

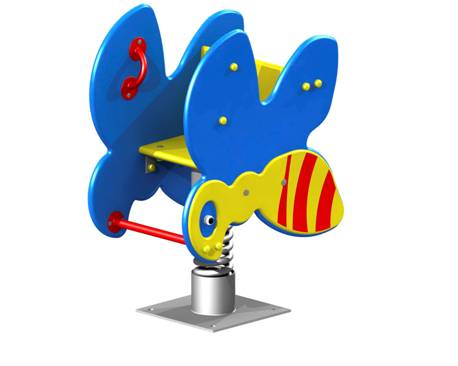

КАЧАЛКА НА ПРУЖИНЕ «ПЧЕЛКА»

Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет (Примерный эскиз прилагается).

Размер в плане 720*466 мм.

Высота от уровня земли до сидения 370 мм.

Качалка на пружине представляет собой конструкцию из каркаса качалки и оцинкованной пружины-рессоры. Качалка оборудована двумя металлическими поручнями красного цвета (размер сечения поручней в любом направлении 30 мм. (п. 5.8 ГОСТ Р )),, сиденьем со спинкой, боковыми стенками в виде пчелки синего цвета, металлическими перекладинами для ног и для рук красного цвета. Оцинкованная пружина-рессора для большей прочности дополнена оцинкованным стаканом. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками разного цвета.

Радиусы всех углов, кромок и других изменений профиля качалки 20 мм. (п. 5.9 ГОСТ Р ). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р ). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р ).

Изделие соответствует ГОСТ Р , ГОСТ Р , ГОСТ Р антивандальное (выдерживает нагрузку до 50 кг.), имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»)

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

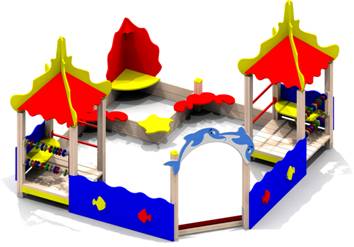

ПЕСОЧНЫЙ ДВОРИК «КОРАЛЛ»

Песочный дворик предназначен для детей от 3 до 6 лет (Примерный эскиз прилагается).

Размеры в плане 3800*3800 мм.

Максимальная высота песочницы 2700 мм.

Песочный дворик представляет собой модульную конструкцию из игровых и развивающих элементов.

Комплектация: Конструкция на клееных из бруса стойках, в сечении не менее 100 * 100 мм. Верхняя часть стойки закрыта пластиковой заглушкой, а заканчивается стойка стальной, оцинкованной закладной деталью, длиной 500 мм. Конструкция оборудована двумя домиками-беседками, одной аркой с декоративным верхом из фанеры в виде двух дельфинов, песочницей с четырьмя угловыми фанерными накладками-сиденьями по углам песочницы в виде крабов и морской звезды и декоративным фанерным кораллом в наружном углу песочницы.

Оба домика-беседки оборудованы куполом, фанерным сиденьем с ребром жесткости, защитным фанерным волнообразным экраном высотой 0,6-0,7 м., двумя металлическими перекладинами, комплектом счет разного цвета.

Купола домиков-беседок выполнены из фанеры красного и желтого цвета. Домики-беседки соединены с аркой фанерными волнообразными экранами высотой 0,6-0,7 м. с фанерными фигурками в виде рыбок разного цвета.

Горизонтальные поверхности и поверхности, имеющие наклон до 45°, предназначенные для ходьбы или бега, иметют зазоры шириной 30 мм (п. 4.3.23.4 ГОСТ Р ). Углы и края любой доступной для детей части оборудования закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р ). Угол между стенками V-образных зазоров и щелей 60°. Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р ). Для предотвращения застревания одежды (элементов одежды) применены прокладки или специальные уплотнения. Горизонтальные поверхности, предназначенные для ходьбы, имеют зазоры шириной 30 мм. (п. 4.3.23.4 ГОСТ Р ).

Изделие соответствует ГОСТ Р , ГОСТ Р , антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса –100 * 100 мм. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

- для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками.

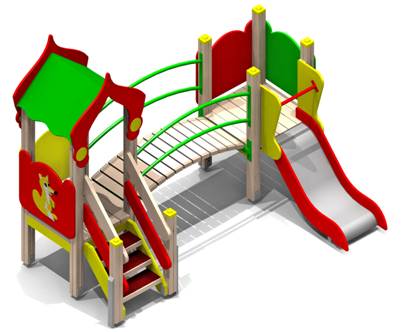

ДЕТСКИЙ ИГРОВОЙ КОМПЛЕКС

Детский игровой комплекс предназначен для детей от 3 до 7 лет (Примерный эскиз прилагается).

Размеры в плане 3020*2040 мм.

Высота от уровня земли до отметки купола башни 2400 мм.

Детский игровой комплекс представляет собой модульную конструкцию из игровых и развивающих элементов.

Комплектация: Детский игровой комплекс на клееных из бруса стойках (10 штук), в сечении 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован двумя деревянными площадками. Первая площадка с лестницей перилами Н=0,6 м., куполом. Вторая площадка оборудована горкой-скатом Н=0,6 и деревянной площадкой с фанерными ограждениями. Площадки и лестница оборудованы защитными фанерными экранами (перилами) высотой 0,6 м.

Первая и вторая площадки соединены между собой радиальным мостом с металлическими перилами.

Каркас горки выполнен из профильной трубы сечением 50 * 25 мм. Скат горки изготовлен из единого листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горок выполнены из влагостойкой фанеры толщиной 24 мм. Горка имеет стартовую площадку, полосу скольжения и полосу торможения. Все стартовые площадки закрыты с двух сторон фанерными экранами и оборудована защитным поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет 480 мм. (п. 5.3.3 ГОСТ Р ). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р ). Высота бортиков стартового участка 700 мм (п. 5.3.5.3 ГОСТ Р ). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой 14 см. от поверхности ската.

Радиус закругления при любом изменении угла верхней части бортика 500 мм (п. 5.3.5.3 ГОСТ Р ). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения 60° (п. 5.4.1 ГОСТ Р ). Радиус закругления краев бортиков должен быть 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р ).

Перила для лестницы оборудованы над опорной поверхностью (ступенью лестницы). Высота перил - не менее 600 и не более 850 мм. (п. 4.3.22.2 ГОСТ Р ). Глубина ступеней лестницы 140 мм. (п. 4.3.28.3 ГОСТ Р ). Поверхность ступеней ровная, отклонение от горизонтали - ±3° (п. 4.3.28.2 ГОСТ Р ). Горизонтальные поверхности и поверхности, имеющие наклон до 45°, предназначенные для ходьбы или бега, должны иметь зазоры шириной не более 30 мм (п. 4.3.23.4 ГОСТ Р ). Углы и края любой доступной для детей части оборудования закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р ). Угол между стенками V-образных зазоров и щелей 60°. Крепление элементов оборудования исключает возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р ). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие соответствует ГОСТ , ГОСТ , ГОСТ , антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса –100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

- для предотвращения скольжения все ступеньки лестниц сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой.

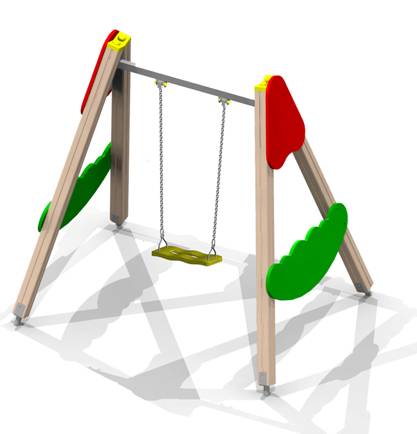

КАЧЕЛИ НА ДЕРЕВЯННЫХ СТОЙКАХ С ГИБКОЙ ПОДВЕСКОЙ

Качели предназначены для качания детей от 3 до 12 лет (Примерный эскиз прилагается).

Размеры в плане мм. * мм.

Высота стоек 2мм.

Высота от уровня земли до сидения 450-460 мм.

Комплектация: Конструкция на клееных из бруса стойках (4 шт.), в сечении не менее 100мм * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стоика должна стальной, оцинкованной закладной деталью, длиной 500 мм. Конструкция оборудована четырьмя фанерными элементами, усиливающими жесткость конструкции. Перекладина оцинкована, к ней крепятся подвес на металлических цепях с прорезиненным сиденьем.

Изделие сертифицировано на соответствие ГОСТ , ГОСТ , ГОСТ , антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

- Применяемые при изготовлении оборудования цепи должны соответствовать требованиям ГОСТ 30188 и ГОСТ 30441 (п. 4.3.32.1 ГОСТ Р ). Внутренний размер звеньев цепи (за исключением соединительных) должен быть не более 8,6 мм в любом направлении звена (п. 4.3.32.2 ГОСТ Р ). Внутренний размер соединительных звеньев должен быть менее 8,6 или более 12 мм в любом направлении звена (п. 4.3.32.3 ГОСТ Р ).

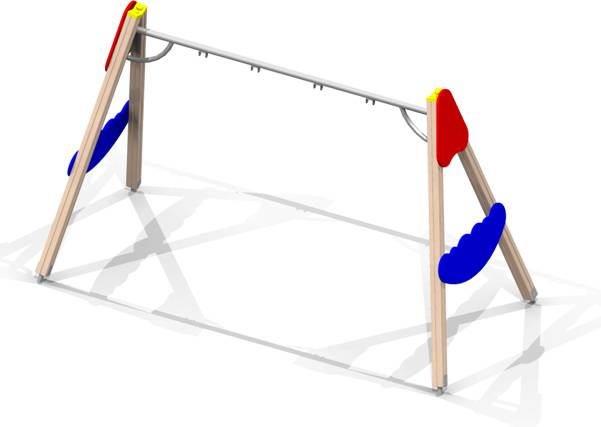

КАЧЕЛИ НА ДЕРЕВЯННЫХ СТОЙКАХ С ОЦИНКОВАННОЙ БАЛКОЙ

Качели предназначены для качания детей от 3 до 12 лет (Примерный эскиз прилагается).

Размеры в плане мм. * мм.

Высота стоек 2мм.

Высота от уровня земли до сидения 450-460 мм.

Комплектация: Конструкция на клееных из бруса стойках (4 шт.), в сечении не менее 100мм * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стоика должна стальной, оцинкованной закладной деталью, длиной не менее 500 мм. Конструкция оборудована четырьмя фанерными элементами, усиливающими жесткость конструкции. Перекладина оцинкована, к ней крепятся подвесы на металлических цепях с прорезиненными сиденьями.

Изделие должно соответствовать ГОСТ Р , ГОСТ Р , ГОСТ Р , антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.

.

КАЧЕЛИ НА МЕТАЛЛИЧЕСКИХ СТОЙКАХ С ЖЕСТКОЙ ПОДВЕСКОЙ СРЕДНИЕ

Качели предназначены для качания детей от 3 до 7 лет (Примерный эскиз прилагается).

Размеры в плане 1600*1700 мм.

Высота стоек 1870 мм. Высота от уровня земли до сидения 450 мм.

Комплектация: Конструкция из боковых металлических стоек (2 шт.), одной перекладины, одной жесткой подвески и двух труб соединяющих боковые стойки.

Конструкция оборудована двумя трубами соединяющие боковые стойки, предназначенными для усиления жесткости конструкции. Перекладина металлическая, к ней крепится жесткий подвес на металлических трубках с деревянным настилом из ошлифованного и грунтованного бруса хвойных пород, окрашенного двухкомпонентной полиуретановой краской.

Изделие должно соответствовать ТУ 03, ТУ 03, ГОСТ Р , ГОСТ Р , антивандальным, иметь санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

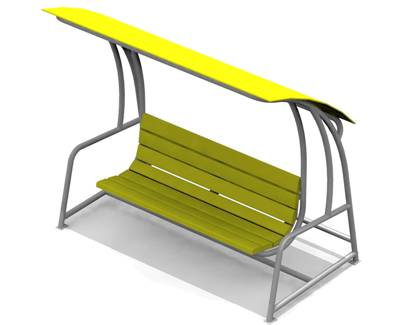

ДИВАН С НАВЕСОМ

Диван предназначен для детей от 7 до 12 лет.

Размеры в плане мм. * мм. Высота до уровня сидений 650-670 мм. Высота мм. (Примерный эскиз прилагается)

Материалы: дерево окрашенное двухкомпонентной полиуретановой краской, металлические стойки.

Комплектация: диван с навесом на металлических ножках с деревянным настилом и фанерной крышей, окрашенные двухкомпонентной полиуретановой краской.

Диван соответствует техническим условиям

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ Р 20022.0 и ГОСТ Р 20022.2 (п. 4.2.9 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

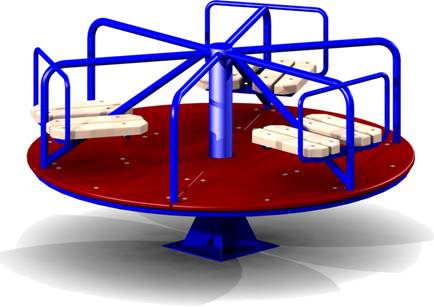

КАРУСЕЛЬ

Предназначена для детей от 5 до 10 лет (Примерный эскиз прилагается),

Размер в плане 1620 *1620 мм. Высота 630 мм.

Максимальная высота от уровня земли до вращающейся платформы 100 мм.

Комплектация: карусель на металлическом валу с подпятником, подшипниками и корпусом, с шестью деревянными сиденьями с металлическими спинками, поручнями для рук. Пол карусели выполнен из влагостойкой шершавой ламинированной фанеры. Металлические поручни и спинки окрашены двумя слоями порошковой краски. Крепление карусели к поверхности – с обязательным бетонированием железного каркаса.

Расстояние от нижней плоскости платформы до поверхности игровой площадки должно быть не менее 400 мм. (п. 6.1.1. ГОСТ Р ). На карусели должно быть не менее трех посадочных мест для детей, равномерно распределенных по окружности карусели. (п. 6.1.2. ГОСТ Р ). Движущиеся элементы конструкции карусели должны быть без выступов и заусенцев, углы и края закруглены. Минимальный радиус закругления 5 мм. (п. 6.1.3. ГОСТ Р ). Конструкция карусели и посадочных мест должна исключать застревание частей тела и одежды ребенка (п. 5.6. ГОСТ Р ). Допустимый угол наклона от вертикальной оси вращения карусели не должен превышать 5° (п. 5.7. ГОСТ Р ). Скорость на периферии окружности карусели не должна превышать 5 м/с (п. 5.8. ГОСТ Р ). Поручни каруселей - по ГОСТ Р 52169 (подпункт 4.3.16).

Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р ). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р ). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.

Изделие должно соответствовать ГОСТ Р , ГОСТ Р , ГОСТ Р , антивандальное, имеет санитарно-эпидемиологическое заключение и паспорт изделия.

Характеристика материалов

- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р ).

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р ).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

УРНА ДЕРЕВЯННАЯ С Ж/Б ОСНОВАНЕМ

Урна предназначена для сбора мусора и эксплуатации на открытом воздухе (зона отдыха).

Размеры в плане 420-430 мм. * 420-430 мм.

Максимальная высота урны 670-680 мм.

Общий вес урны 52-55 кг.

(Примерный эскиз прилагается)

Материалы: дерево, ж/бетон, фасадная краска, металлический каркас.

Комплектация: деревянная окрашенная урна с железобетонным основанием с металлическим каркасом (вставкой для урны).

Соответствует техническим условиям ТУ , ТУ

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета

ДИВАН НА МЕТАЛЛИЧЕСКИХ НОЖКАХ

Диван предназначен для отдыха на открытом воздухе (зона отдыха).

Размеры: 1350 х 570 мм.

Высота 880 мм.

Вес 28кг.

(Примерный эскиз прилагается).

Комплектация: скамья на металлическом каркасе с деревянным настилом из ошлифованного и грунтованного бруса хвойных пород, окрашенного двухкомпонентной полиуретановой краской.

Скамья соответствует техническим условиям ТУ , ТУ

Характеристика материалов

Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:

- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р ).

- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р ). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).

- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
