Инструкция к GPS-трекеру TK-102-2

Инструкция к GPS-трекеру TK-102-2

Перед началом работы убедитесь, что используете инструкцию к нужному трекеру.

Данная инструкция предназначена для трекеров TK-102 формат команд, которых имеет следующий вид:

 #begin#123456# (присутствует решетка)

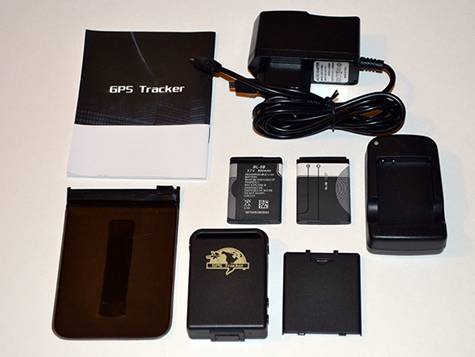

 Комплектация:

GPS-трекер TK-102	1 шт.
Зарядное устройство с двумя выходами	1 шт.
Дополнительный слот для зарядки батареи вне трекера	1 шт.
Задняя крышка трекера	1 шт.
Задняя крышка трекера с магнитами (для крепления на метелл. предметы)	1 шт.
Прозрачный чехол для защиты от влаги	1 шт.
Перезаряжаемые батареи	2 шт.
Инструкция по эксплуатации	1 шт.

Спецификация TK102

Размеры: 64(L)x46(W)x17(H) мм

Вес: 50Гр

Сеть: GSM/GPRS

Диапазон частот: 900/1800/1900MHz

Чувствительность GSM: менее -102dBm

GPS чипсет: SirF III chipset

Чувствительность GPS: -159dBm

Точность GPS: 5м

Холодный/ Горячий старт: 35/2сек

Зарядное устройство: 110-220V input, 5V output

Автомобильное зарядное устройство: 12/24V input, 5V ouput

Батарея: 3.7V DC Li-Ion,800mA

Работа без подзарядки в режиме непрерывного слежения: около 48 часов

Рекомендуемая рабочая температура: от -10°C до +65°C

Рекомендумая температура хранения: от -20°C до +70°C

Подробное описание:

1) Сети GSM и GPRS, GSM приемник работает в 4х режимах 850/900/1800/1900, т. е. по всему миру.

2) Мощный магнит и водонепроницаемый чехол.

3) Слот памяти для сохранения координат, когда их передача невозможна.

4) Слежение через компьютер / КПК / мобильный телефона / Google Планета Земля или через наш сервис.

5) При запросе координаты через SMS приходит ссылка на карты Google, которые можно просматривать через смартфоны.

6) Получение долготы, широты и скорости перемещения в режиме реального времени.

7) Автоматическое получение информации с заданным интервалом.

8) Позиционирование по GPS и GSM сетям. При потери сигнала GPS (спутинка) ориентируется оп GSM сигналу.

9) Высокая чувствительность приемника GSM и GPS сигналов.

10) Функция гео-ограды: периметр задается двумя координатами и при выходе за его пределы на контролирующий номер отправляется уведомление в виде SMS.

11) SOS-сигнал, оповещение о низком заряде батареи.

12) Мониторинг окружающих звуков (тайный дозвон через телефон на трекер с включением громкой связи).

13) Контроль доспутности сетей GSM, GPRS и GPS, а также заряда батаери (по запросу чреез SMS).

14) Две батареи 3.7V, 1000mA Li.15) Спящий режим (запрос координат только по SMS)

16) Встроенный датчик вибрации.17) Небольшой размер и вес: 64 * 46 * 17мм, 50гр Применение:

18) Прокат автомобилей.

19) Присмотр за ребенком / пристарелым человеком / инвалидом / домашним животным и т. д.

Инициализация

Отправьте трекеру SMS-сообщение с текстом #begin#пароль# ,  он должен ответить “begin ok” и инициализировать все свои настройки. Пароль по умолчанию: 123456 Например, отправьте со своего телефона SMS #begin#123456# на номер трекера и дождитесь ответа “begin ok”.

Запрос местоположения трекера со сылкой на карту Google

Отправьте SMS-команду #smslink#123456#, в ответ должна придти ссылка, которую можно открыть на смартфоне, например: http://maps. /?q=N22.1E113.080933.

Смена пароля

Внимательно прочитайте данный раздел целиком, прежде чем менять пароль!

Команда установки пароля: #password#старый пароль#новый пароль#Например: #password#123456#888888#

Запомните, а лучше запишите новый пароль. Если вы его потеряете, вам поможет только перепрошивка трекера.

Проверьте, что новый пароль состоит из 6 цифр, в противном случае трекер не сможет его распознать.

Авторизация

Вы можете задать 5 авторизированных телефонных номеров. Выполните установку авторизированных номеров перед использованием трекера.

делайте 10 звонков подряд на номер трекера и получите его текущую позицию. В результате этого действия номер с которого звонили автоматически будет авторизирован.

Отправьте SMS с текстом #admin#пароль#номер телефона# для авторизации номера. Например: #admin#123456##В ответ должна прийти SMS “admin ok”. Для установки 2х авторизированных номеров введите команду #admin#пароль#первый номер телефона#второй номер телефона#Таким же образом можно установить до 5 авторизированных номеров.

Для удаления авторизированного номера используйте команду #noadmin#пароль#номер телефона#

Если ни один номер не авторизирован, тогда при дозвоне с любого номера на трекер он будет отвечать SMS-кой со своими координатами. Если авторизированные номера заданы, тогда только они будут получать координаты трекера в ответ на звонок.

Определение адреса

Перед использованием данной функции вы должны установить APN вашего оператора сотовой связи, SIM-карта которого вставлена в GPS-трекер.5.8.2 После того, как APN корректно установлен, отправьте на номер трекера SMS-сообщение с текстом #address#пароль#, он пришлет ответ с почтовым адресом последней определенной точки.

Автоматическое слежение

Отправьте трекеру команду #fix#030s#005n#пароль# и доложит о своем местоположении 5 раз с интервалом в 30 секунд.

Для бесконечного безлимитного кол-ва докладов отправьте команду #fix#030s#***n#пароль#Примечание: интервал не может быть меньше 20 секунд.

Команда прекращения автоматического слежения: #nofix#password#

Мониторинг звуков (Прослушка окружения трекера)

Команды для переключения между режимами «Трекер» и «Монитор»: tracker и monitor.

По умолчанию установлен режим «Трекер».

Отправьте трекеру команду #monitor#пароль# для включения режима «Монитор». Трекер должен ответить: “monitor ok!”. После этого вы можете дозвониться на трекер и прослушать окружающие его звуки.

Отправьте команду #tracker#пароль# чтобы вернуться в режим «Трекер». При успешном переключении должен прийти ответ: “tracker ok!”.

Сохранение координат

Автосохранение: Если сигнал GSM-сети или отключается канал GPRS, трекер начинает сохранять данные местоположения и оповещения во флеш-память. При возвращении GSM-сигнала, все оповещения будут отправлены на авторизированные номера или на сервис слежения (сервер). Однако сохраненные координаты трекера должны быть загружены через SMS-команду.5.11.2 Удаление сохраненных данных: отправьте команду #clear#пароль#, он должнен ответить “clear ok”. 5.11.3 Вместимость хранилища: Встроенная флеш-память позволяет хранить до 1Мб данных (около 7000 координат). Поддерживается дополнительная карта не более 16Мб.

Оповещение о вибрации

По умолчанию данная функция отключена. Отправьте команду #vibrate#уровень чувствительности#пароль#. Трекер ответит “vibrate ok”, если команда принята, и будет посылать SMS-уведомления на авторизированные номера, когда зафиксирует какую-либо вибрацию. Значения чувствительности: от 1(мин) до 5(макс).Команда отмены оповещений вибрации: #noovibrate#пароль#

Гео-ограда

Уставите границы перемещения теркера, при выходе за которые он будет посылать уведомление на все авторизированные номера.

Установка режима гео-ограды: трекер должен оставаться неподвижным в течение 3-10 минут, после чего отправьте команду #stockade#пароль#радиус#время#широта#долгота# для установки границ ограды Например команда #stockade#123456#500#60#22.312451#113.54376#устанавливает ограду радиусом 500 метров со временем 60 секунд. Это означает, что если объект покинет эту зону, через 60 секунд придет SMS-сообщение об этом событии.

Команда снятия гео-ограды: #nostockade#password#

Оповещение о движении

Установка: отправьте команду #move#passwrod#5.14.2 Отправьте команду #nomove#password# для прекращения посыла оповещений о движении.

Уведомление о превышении скорости

Отправьте команду #speed#пароль#скорость#Например, для ограничения скорости в 80км/час отправьте команду #speed#12345#80#Трекер ответит «speed ok!».При превышении скорости в 80 км/ч, трекер пришлет уведомление «speed alarm» на все авторизированные номера.

Чтобы снять ограничение скорости, отправьте команду #nospeed#password#.Примечание: не рекомендуется устанавливать ограничение скорости меньше 20 км/ч, иначе уведомление будет отправлять при эффекте дрейфования.

Кнопка SOS

Удерживайте нажатой кнопку SOS в течение 3-х секунд, это приведет к отправке сообщения на все авторизированные номера в формате «SOS alarm + гео-информация».

Низкий заряд батареи

Если в трекере заданы авторизированные номера и заряд батареи ниже 10%, трекер отправит сообщение «Low battery, carge» на авторизированные номера.

Проверка состояния трекера

Отправьте трекеру команду #check#пароль# , он ответит сообщением о своем текущем статусе.

Запрос IMEI

Отправьте трекеру команду #imei#пароль#Например: #imei#12345# . В ответ он пришлет 15-значный серийный номер устройства.

Установка часового пояса

Примечание: часовой пояс по умолчанию равен 0.

Отправтье смс-сообщение формата #time zone#пароль#S+часы+минуты#. Например, для установки Московского времени +4 отправьте команду: #time zome#123456#S0400# S – означает код установки времени, 04 – смещение в часах, 00 – смещение в минутах.

Установкаи настроек GPRS

Перед использвоанием GPRS необходимо отправить команду установки IP-адреса и порта, а также установить APN.

Значения параметров APN следует уточнять у Вашего сотового оператора. На момент написания инструкции, параметры APN для МТС, Билайн и Мегафон имеют следующие значения:

Оператор	APN	логин	пароль
МТС	internet. *****	mts	mts
Мегафон	internet	gdata	gdata
Билайн	internet. *****	beeline	beeline

Последние модели трекеров понимают одну команду настройки APN. Отправьте на трекер команду: #apn#пароль#APN-имя#APN-логин#APN-пароль# , в случае корректной установки трекер ответит «APN OK».

Например, для установки APN Билайн отправьте команду #apn#123456# internet. *****#beeline#beeline#

Установка IP-адреса и имени порта

Отправьте SMS в формате #adminip#пароль#IP-адрес#номер порта# . Если команда принята, трекер ответит «adminip OK».Например, отправьте на трекер команду #adminip#123456#222.101.150.75#9000#123456 – пароль трекера 222.101.150.75 – IP-адрес: 9000 – номер порта

Режимы SMS и GPRS

Режим по умолчанию – GPRS

Отправьте трекеру команду #noadminip#пароль# , он ответит «noadminip ok» и переключится в режим GSM.

Отправьте команду c IP-адресом, для переключения в режим GPRS.

Веб-платформа для слежения

Трекер можно подключить практически к любой системе слежения.

Адрес платформы www. gps103.com IP-адрес: 202.104.150.75 Порт: 9000

Для слежения можно использовать любой из сервисов слежения.
