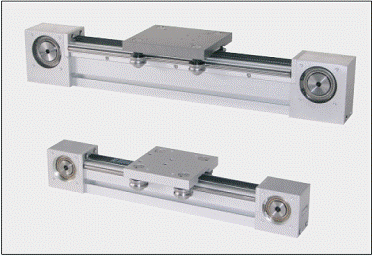

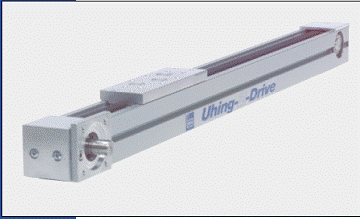

Ременной привод
От мирового лидера - немецкой фирмы Uhing
-Западная Компания Снабжения и Комплектации», г. Санкт-Петербург - является официальным представителем фирмы Uhing в России и поставляет линейные приводы на машиностроительные предприятия.
Зубчатые ременные приводы Uhing производятся из высококачественных материалов: нержавеющие, закалённые направляющие и надежные нерастягивающиеся зубчатые ремни.
Основой для зубчатых ременных приводов Uhing служит жёсткий алюминиевый профиль, устойчивый к скручиванию. Несколько Т-образных пазов, встроенных в несущие секции, обеспечивают различные способы применения и простоту монтажа.
Основные преимущества:
- точность позиционирования
- высокие коэффициенты скорости перемещения и ускорения
- долговечность
- возможность изготовления длинномерных приводов
Сферы применения: любое линейное перемещение (вертикальное, горизонтальное) в области станко - и машиностроения.

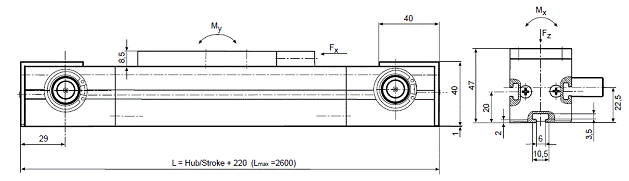

Ременный привод AZ 1010
Технические характеристики:
Коэфф. трения | µ | 0,02 |
Скорость перемещения | Max 3.5 m/sec | |
Погрешность перемещения (при макс рабочей зоне 2000мм) | ± 0,2 мм | |
Момент инерции | Ix | 6.639 cm4 |
Iy | 10.546 cm4 | |
Момент сопротивления | Wx | 3.319 cm3 |
Wy | 5.550 см2 | |
вес | 1,0 кг | |
Зубчатый ремень: неопреновый со стальным кордом | Тип MR3 | |
Ширина зубчатого ремня | 9.0 mm |
Нагрузка/Момент
Fx Fy Fz Mx My Mz |
320N 120N 146N 1.8Nm 2.3Nm 4.7Nm
Стоимость привода -930 Евро с НДС
Ременный привод AZ 2000
Технические характеристики:
Коэффициент трения | µ | 0,1 |
Скорость перемещения | Max 1.5 m/sec | |
Погрешность перемещения (при макс рабочей зоне 2000мм) | ± 0,2 мм | |
Момент инерции | Ix | 29,895 cm4 |
Iy | 29,895 cm4 | |
Момент сопротивления | Wx | 11,958 cm3 |
Wy | 11,958 см2 | |
вес | 4,2 кг | |
Зубчатый ремень: неопреновый со стальным кордом | Тип MR3 | |
Ширина зубчатого ремня | 15,0 mm |
Нагрузка/Момент
Fx Fy Fz Mx My Mz |
750N 170N 90N 7Nm 5Nm 10Nm
Стоимость привода 1170 Евро с НДС
Ременный привод AZ 2001
Технические характеристики:
Коэффициент трения | µ | 0,02 |
Скорость перемещения | Max 5 m/sec | |
Погрешность перемещения (при макс рабочей зоне 2000мм) | ± 0,2 мм | |
Момент инерции | Ix | 31,5 cm4 |
Iy | 31,5 cm4 | |
Момент сопротивления | Wx | 12,8 cm3 |
Wy | 12,8 см2 | |
вес | 5 кг | |
Зубчатый ремень: неопреновый со стальным кордом | Тип MR3 | |
Ширина зубчатого ремня | 15,0 mm |
Нагрузка/Момент
Fx Fy Fz Mx My Mz |
750N 900N 100N 30Nm 50Nm 80Nm
Стоимость привода – 1440 Евро с НДС
Ременный привод AZ 2004
Технические характеристики:
Коэффициент трения | µ | 0,02 |
Скорость перемещения | Max 5 m/sec | |
Погрешность перемещения (при макс рабочей зоне 2000мм) | ± 0,2 мм | |
Момент инерции | Ix | 199,956 cm4 |
Iy | 55,379 cm4 | |
Момент сопротивления | Wx | 39,991 cm3 |
Wy | 22,152 см2 | |
вес | 9 кг | |
Зубчатый ремень: неопреновый со стальным кордом | Тип MR5 | |
Ширина зубчатого ремня | 25,0 mm |
Нагрузка/Момент
Fx Fy Fz Mx My Mz |
1700N 2000N 1200N 54Nm 84Nm 146Nm
Стоимость привода 1690 Евро с НДС
Ременный привод AZ 2005
Технические характеристики:
Коэффициент трения | µ | 0,02 |
Скорость перемещения | Max 5 m/sec | |
Погрешность перемещения (при макс рабочей зоне 2000мм) | ± 0,2 мм | |
Момент инерции | Ix | 334,81 cm4 |
Iy | 334,81 cm4 | |
Момент сопротивления | Wx | 66,962 cm3 |
Wy | 66,962 см2 | |
вес | 16,8 кг | |
Зубчатый ремень: неопреновый со стальным кордом | Тип MR8 | |
Ширина зубчатого ремня | 30,0 mm |
Нагрузка/Момент
Fx Fy Fz Mx My Mz |
2490N 2200N 1200N 84Nm 124Nm 212Nm
Стоимость привода – 2130 Евро с НДС
