Слаботочное миниатюрное неполяризованное

герконовое реле

Р Г К 29

Слаботочное электромагнитное герконовое реле РГК 29 являеся неполяризованным одностабильным негерметичным реле постоянного тока с одним замыкающим контактом.

Реле предназначены для коммутации электрических цепей постоянного и переменного тока частотой доГц.

Реле изготавливаются в опрессованном пластмассовом корпусе.

Реле разработаны для широкого применения в системах охранных и пожарных сигнализаций, в аппаратуре связи и телемеханики, в промышленной автоматике и в других областях радиоэлектроники.

Реле соответствуют ГОСТ и техническим условиям ИДЯУ.647613.002 ТУ

Имеются высокочувствительные исполнения реле, совместимые по управляющему сигналу с выходами логических микросхем ТТЛ, ТТЛШ и КМОП - логики.

Реле имеет четыре варианта конструктивного исполнения:

1)  Для монтажа на печатную плату в отверстия ИДЯУ.647613.002 (РГК 29);

2)  Для поверхностного монтажа с выводами загнутыми вовнутрь ИДЯУ.647613.044 (РГК 29-1);

3)  Для поверхностного монтажа с выводами загнутыми наружу ИДЯУ.647613.045 (РГК 29-2);

4)  С четырьмя выводами для монтажа на печатную плату в отверстия ИДЯУ.647613.050 (РГК 29-3).

Реле изготавливают в климатических исполнениях УХЛ категории 2.1 и В (РГК 29В) категории 3.1 по ГОСТ .

Пример записи реле РГК 29 исполнения ИДЯУ.647613.002-01 при заказе и в документации другой продукции:

Реле РГК 29 ИДЯУ.647613.002-01 ИДЯУ.647613.002 ТУ

Таблица технических параметров по исполнениям реле

Исполнение реле

Климатическое исполнение

Рабочее напряжение, В

Напряжение срабатывания, В, не более

Напряжение отпускания, В, не менее

Сопротивление обмотки, Ом

Без диода,

без экрана

Со встроенным диодом, без экрана

Без диода,

с экраном

Со встроенным диодом, с экраном

ИДЯУ.647613.002-24

.044-24

.045-24

ИДЯУ.647613.002-30

.044-30

.045-30

ИДЯУ.647613.002-36

.044-36

.045-36

ИДЯУ.647613.002-42

.044-42

.045-42

УХЛ

5±0.5

3.6

0.6

500±75

-48

-54

-60

-66

В

5±0.5

3,6

0.6

500±75

-25

-31

-37

-43

УХЛ

5±0.5

3.6

0.8

750±112.5

-49

-55

-61

-67

в

5±0.5

3,6

0,8

750±112.5

-26

-32

-38

-44

УХЛ

9±0.9

6.1

1.2

1400±210

-50

-56

-62

-68

В

9±0.9

6.1

1.2

1400±210

-27

-33

-39

-45

УХЛ

12±1.2

8.0

1.6

2500±375

-51

-57

-63

-69

В

12±1.2

8.0

1.6

2500±375

-28

-34

-40

.46

УХЛ

12+1.2-2.0

8.0

1.6

2500±375

-52

-58

-64

-70

В

12+1.2-2.0

8.0

1.6

2500±375

-29

-35

-41

-47

УХЛ

24+2.4-4,0

15.0

2.6

2500±375

-53

-59

-65

-71

В

24+2.4-4,0

15.0

2.6

2500±375

-00

-12

УХЛ

6±0,6

3.5

0.6

200±30

-05

-17

В

6±0.6

3,5

0.6

200±30

-01

-13

УХЛ

9±0.9

5.5

1,0

500±75

-06

-18

В

9±0.9

5.5

1.0

500±75

-02

-14

УХЛ

12±1.2

8.0

1.3

1000±150

-07

-19

В

12±1.2

8.0

1.3

1000±150

-03

-15

УХЛ

15±1.5

10.0

1.4

1000±150

-08

-20

В

15±1,5

10.0

1.4

1000±150

-04

-16

УХЛ

24±2.4

15.0

2,6

2500±375

-09

-21

В

24±2.4

15,0

2,6

2500±375

-10

-22

УХЛ

5±0.5

3.5

0.6

200±30

-11

-23

В

5±0,5

3.5

0.6

200±30

Таблица технических параметров по исполнениям реле РГК 29-3 (ИДЯУ.647613.050)

Исполнение реле

Климатическое исполнение

Рабочее напряжение, В

Напряжение срабатывания, В, не более

Напряжение отпускания, В, не менее

Сопротивление обмотки, Ом

Без диода,

без экрана

ИДЯУ.647613.050

-02

УХЛ

5±0.5

3.6

0.6

500±75

-12

В

5±0.5

3,6

0.6

500±75

-03

УХЛ

5±0.5

3.6

0.8

750±112.5

-13

В

5±0.5

3,6

0,8

750±112.5

-05

УХЛ

9±0.9

6.1

1.2

1400±210

-15

В

9±0.9

6.1

1.2

1400±210

-07

УХЛ

12±1.2

8.0

1.6

2500±375

-17

В

12±1.2

8.0

1.6

2500±375

-01

УХЛ

6±0,6

3.5

0.6

200±30

-11

В

6±0.6

3,5

0.6

200±30

-04

УХЛ

9±0.9

5.5

1,0

500±75

-14

В

9±0.9

5.5

1.0

500±75

-06

УХЛ

12±1.2

8.0

1.3

1000±150

-16

В

12±1.2

8.0

1.3

1000±150

-08

УХЛ

15±1.5

10.0

1.4

1000±150

-18

В

15±1,5

10.0

1.4

1000±150

-09

УХЛ

24±2.4

15.0

2,6

2500±375

-19

В

24±2.4

15,0

2,6

2500±375

-00

УХЛ

5±0.5

3.5

0.6

200±30

-10

В

5±0,5

3.5

0.6

200±30

Общие технические параметры и характеристики

Сопротивление контактов, Ом, не более

0,15

Время срабатывания, мс, не более

1,0

Время отпускания, мс, не более

0,4 (0,5)

Сопротивление изоляции между токоведущими цепями реле, МОм, не менее

в нормальных климатических условиях

при максимальной рабочей температуре

при повышенной влажности, инее, росе

в условиях соляного тумана, плесневых грибов, статической пыли (климатическое исполнение В)

1000

100

10

5

Электрическая прочность изоляции реле (эффективное значение), В

в нормальных климатических условиях

при повышенной влажности, инее, росе

при пониженном атмосферном давлении

в условиях соляного тумана, плесневых грибов, статической пыли (климатическое исполнение В)

между токоведущими цепями

500

300

150

200

между контактами

180

110

110

110

Масса, г, не более

1,8; 2,3 (с экраном)

Режимы коммутации

Диапазон коммутации

Род

тока

Вид нагрузки

Частота коммутации, Гц

Число коммутационных циклов

тока, А

напряжения, В

Суммарное

В т. ч. при 70°С*

5х10-9 –

0.01

1
Постоянный и переменный

Активная

100

108

5х107

0,01-0,05

6-100

50

107

5х106

0

20

5х106

2.5х106

6-20

10

*Для исполнений ИДЯУ.647613.002-24 … -71, ИДЯУ.647613.044-24 … -71, ИДЯУ.647613.045-24 … -71 ИДЯУ.647613.050-02,-03,-05, -07,-12,-13,-15,-17 – повышенная рабочая температура 60°С

Схема электрическая принципиальная

Без диода,

без экрана

Со встроенным диодом, без экрана

Без диода,

с экраном

Со встроенным диодом, с экраном

А 3



Б 2

А + 3



Б 2

А 0 3



Б 2

А + 0 3

Б 2

Расположение выводов

Обозначение

Наличие экрана

Расположение выводов контактов и обмоток

ИДЯУ.647613.… -09

.… -09

.… -09

Без экрана

ИДЯУ.647613.…-35

.… -35

.… -35

ИДЯУ.647613.… -59

.… -59

.… -59

ИДЯУ.647613.… -47

.… -47

.… -47

С экраном

ИДЯУ.647613.… -71

.… -71

.… -71

ИДЯУ.647613.… -19

Без экрана

Габаритные и установочные размеры

1 Реле для монтажа на печатную плату в отверстия РГК 29

2. Реле для поверхностного монтажа с выводами загнутыми наружу РГК 29-2

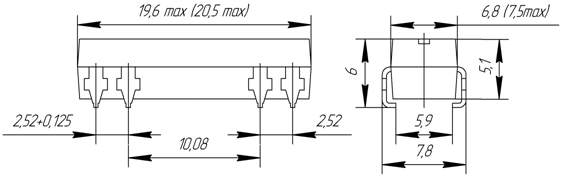

3. Реле для поверхностного монтажа с выводами загнутыми вовнутрь РГК 29-1

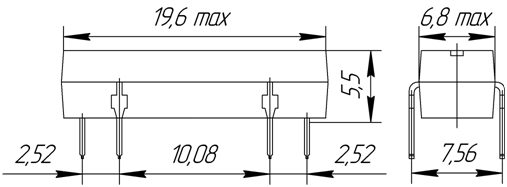

4. Габаритные и установочные размеры РГК 29-3

Условия эксплуатации

Температура окружающей среды, °С

для исполнений ИДЯУ.647613.002…-23

ИДЯУ.647613.044…-23

ИДЯУ.647613.045…-23

ИДЯУ.647613.050,-01,-04,-06,-08,-09,-10,-11,-14,-16,-18,-19

для исполнений ИДЯУ.647613.002-24…-71

ИДЯУ.647613.044-24…-71

ИДЯУ.647613.045-24…-71

ИДЯУ.647613.,-03,-05,-07,-12, -13,-15,-17

от минус 50 до 70

от минус 40 до 60

Относительная влажность при температуре не более 35°С, %

до 98

Атмосферное давление, Па (мм рт. ст.)

для исполнений ИДЯУ.647613.002…-23

ИДЯУ.647613.044…-23

ИДЯУ.647613.045…-23

ИДЯУ.647613.050,-01,-04, -06,-08,-09,-10,-11,-14,-16,-18,-19

для исполнений ИДЯУ.647613.002-24…-71

ИДЯУ.647613.044-24…-71

ИДЯУ.647613.045-24…-71

ИДЯУ.647613.,-03, -05,-07,-12,-13,-15,-17

670…303000 (5…2280)

36400…303000 (280…2280)

Синусоидальная вибрация: свыше 1 до 50 Гц

свыше 50 до 2000Гц

с амплитудой перемещения 1,5 мм

с амплитудой ускорения 200 м/с2 (20g)

Механические удары:

одиночные длительностью(0,1-2 мс)

многократные длительностью(2-10 мс)

9 с ускорением до 1500 м/с2 (150g)

с ускорением до 400 м/с2 (40g)

Иней и роса

Соляной туман, плесневые грибы

Для РГК 29 В
