Практикум по курсу

Приложение 1.6

Практикум по курсу

1.6.1. Разработка информационно-справочной системы

Реализация проекта предусматривает решение следующих учебных подзадач:

1)  определение аппаратной конфигурации системы;

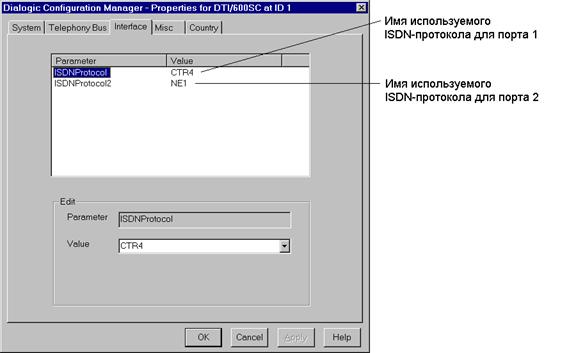

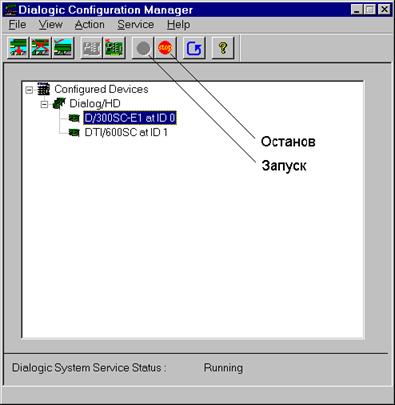

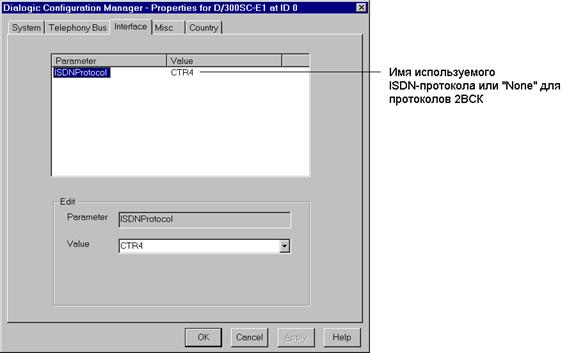

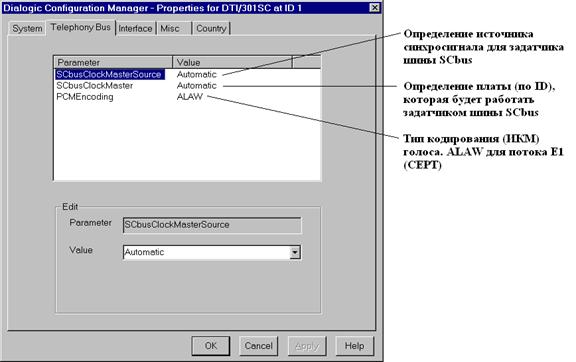

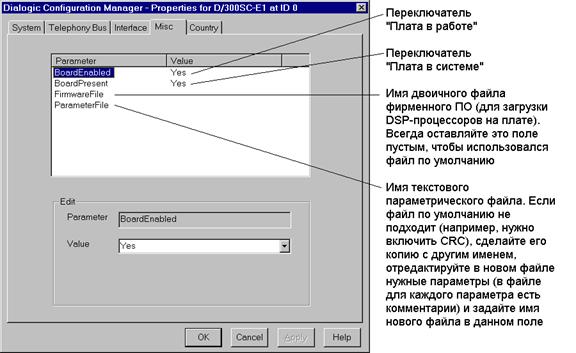

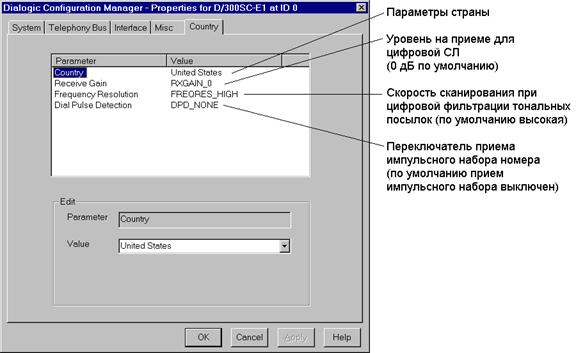

2)  освоение приемов работы с менеджером конфигурации Dialogic (NCM. exe). Следующие рисунки поясняют процесс конфигурирования каждой отдельной телефонной платы;

3)  разработка схемы дерева голосовых меню;

4)  построение SDL-диаграммы состояний телефонных линий;

5)  запись информационных голосовых файлов;

6)  создание файла описания аппаратной конфигурации;

7)  изучение языка событий/операций;

8)  создание script-файла по SDL-диаграмме состояний;

9)  создание контейнера, отладка и тестирование системы.

Рис. 1.6.1.

Рис. 1.6.2.

Рис. 1.6.3.

Рис. 1.6.4.

Рис. 1.6.5.

Рис. 1.6.6.

Рис. 1.6.7.

Рис. 1.6.8.

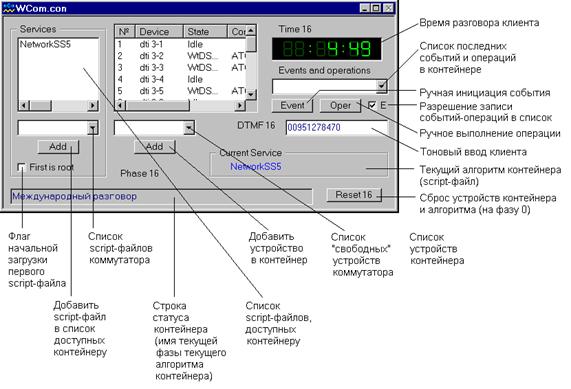

Рис.1.6.9. Элементы управления в окне контейнера.

1.6.2. Разработка офисной АТС

На основе приведенных ниже диаграмм состояний городских и местных линий необходимо разработать script-файлы с описаниями прикладных алгоритмов обслуживания вызовов на городских и местных линиях соответственно.

Разрабатываемая простейшая мини-АТС должна выполнять функции:

1.  местный вызов (двухзначная нумерация);

2.  вызов в город с местной линии черед префикс “9”;

3.  прием вызова из города на первую свободную линию (линия №1 имеет наибольший приоритет). Перед вызовом местной линии в городскую линию должно выдаваться голосовое сообщение “Вас приветствует Учебный центр бизнеса и телекоммуникаций. Через несколько секунд Вам ответит оператор…”;

4.  перевод вызова из города с одной местной линии на другую по нажатию на телефонном аппарате клавиши “Flash”.

Рис. 1.6.10. Диаграммы состояний СЛ и АЛ мини-АТС.
