Пирит ФР01К - инструкция по эксплуатации

Утверждаю:

Генеральный директор

Сервис»

________________________

"20" января 2010 г.

ККТ МОДЕЛИ

ПИРИТ ФР01К

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2010 г.

ОГЛАВЛЕНИЕ:

1. Введение.................................................................................................................................................................................................. 4

2. Описание и работа.......................................................................................................................................................................... 5

2.1 Назначение.................................................................................................................................................................................... 5

2.2 КОМПЛЕКТНОСТЬ.......................................................................................................................................................................... 5

2.3 Основные технические характеристики......................................................................................................... 6

2.4 Устройство и работа............................................................................................................................................................. 7

2.5 Маркировка и пломбировка......................................................................................................................................... 10

2.6 Упаковка....................................................................................................................................................................................... 12

2.7. Перечень расходных материалов........................................................................................................................ 13

2.8 Условия хранения кассовых документов.................................................................................................... 15

3. Использование по назначению...................................................................................................................................... 15

3.1 Эксплуатационные ограничения.......................................................................................................................... 15

3.2 Подготовка изделия к использованию............................................................................................................ 15

3.3 Использование изделия.................................................................................................................................................. 16

3.3.1 Установка параметров ККМ.............................................................................................................................................. 16

3.3.2 Регистрация денежных расчётов на ККМ..................................................................................................................... 20

3.3.3 Получение отчётных документов............................................................................................................................... 21

4. Техническое обслуживание.............................................................................................................................................. 28

4.1. Общие указания..................................................................................................................................................................... 28

4.2. Меры безопасности............................................................................................................................................................ 29

4.3. Проверка работоспособности ККМ....................................................................................................................... 30

5. Хранение, транспортирование и утилизация..................................................................................................... 30

6. Гарантийные обязательства.............................................................................................................................................. 31

Используемые в инструкции сокращения:

ККМ Контрольно-кассовая машина

КЛ Контрольная лента

ДЯ Денежный ящик

ФП Фискальный модуль

ЭКЛЗ Электронная контрольная лента защищённая

ЦТО Центр технического обслуживания

1. Введение

Контрольно-кассовая машина ПИРИТ ФР01К является современным высокотехнологичным оборудованием, отвечающим последним требованиям законодательства РФ и стандартов качества. ПИРИТ ФР01К предназначена для применения при осуществлении наличных денежных расчетов и (или) расчетов с использованием платежных карт в случаях продажи товаров, выполнения работ или оказания услуг на территории Российской Федерации.

ПИРИТ ФР01К создавалась с учётом опыта более ранних разработок и требует минимальных трудозатрат для введения в эксплуатацию, использования и сервисного обслуживания.

ПИРИТ ФР01К имеет возможность работать в компьютерно-кассовой системе и набор программно-аппаратных средств, которые позволяют интегрировать ее в большинство присутствующих на рынке торговых систем.

ПИРИТ ФР01К позволяет использовать встроенные шаблоны документов, что обеспечивает максимальную скорость печати и пропускную способность кассовой системы в целом.

ПИРИТ ФР01К поставляется в нескольких цветовых исполнениях корпуса что позволяет найти оптимальное дизайнерское решение по установке ее на рабочем месте.

Примечание: С момента вступления в силу Федерального закона от 01.01.01 г. и постановлений Правительства № 000 от 01.01.2001г. и № 39 от 01.01.2001 г., в законодательстве РФ, регламентирующем применение ККТ, отсутствует понятие версионности ККТ. В связи с этим, на всех этапах жизненного цикла ККМ ПИРИТ ФР01К не требуется использование “Паспорта версии ККМ” и “Дополнительного листа к паспорту версии ККМ”.

2. Описание и работа

2.1 Назначение

ККМ предназначена для применения при осуществлении наличных денежных расчетов и (или) расчетов с использованием платежных карт в случаях продажи товаров, выполнения работ или оказания услуг на территории Российской Федерации. Областью применения ККМ являются предприятия торговли и предприятия по оказанию услуг (в том числе в отелях и ресторанах) с различными формами собственности.

ККМ должна функционировать в фискальном режиме и подлежит обязательной регистрации в налоговых органах по месту нахождения предприятия. Полностью процедура регистрации описана в документе «Инструкция налогового инспектора».

Корпус ККМ исключает его бесконтрольное снятие. Корпус пломбируется представителем ЦТО при вводе ККМ в эксплуатацию, а также после проведения технических мероприятий, требовавших снятие корпуса.

2.2 КОМПЛЕКТНОСТЬ

- ККМ;

- рулон термобумаги (внутри печатающего устройства ККМ)

- тестовая распечатка, защищающая печатающую головку (внутри печатающего устройства ККМ);

- денежный ящик (интерфейс RJ-11, питание соленоида 24В)*;

- клавиатура (стандарт PS/2)*;

- дисплей (стандарт RS-232)*;

- устройство считывания платежных карт (интерфейс - разрыв клавиатуры)*;

- кабель интерфейсный USB (стандарт USB 2.0)*

- кабель интерфейсный RS-232;

- кабель питания 24В;

- блок питания 24В, 3,5А;

- пользовательская документация.

В состав пользовательской документации входят следующие документы:

- паспорт;

- инструкция налогового инспектора;

- инструкция по эксплуатации;

- гарантийный сертификат;

2.3 Основные технические характеристики

ККМ имеет следующие основные показатели:

Программируемый пароль для посылки данных (не менее 4 разрядов),

хранящийся в памяти ККМ……………………………………………………………..………4

Разрядность контрольных счетчиков (операционных регистров)

количества снятых показаний и количества гашений, разрядов, не менее…………4

Разрядность денежных счетчиков (регистров), разрядов, не менее………………..12

Разрядность денежных счетчиков (регистров) общего итога, разрядов, не менее…………………………………………………………………………………………...15

Сохранность информации денежных и операционных регистров,

а также служебной информации в энергонезависимой памяти

при выключении сетевого питания, часов, не менее…………………………………720

Скорость печати (строк средней длины в сек.), не менее…………………………….40

высота печатаемых знаков, мм………………………………………….……не менее 2,4

ширина печатаемых знаков, мм………………………………………..…….не менее 1,5

Информация, печатаемая на чеке:

программируемое наименование предприятия, символов, не менее…………до 160

заводской номер ККМ; дата и время покупки (услуги); сумма покупки (услуги); сумма, внесенная покупателем (клиентом); сумма сдачи; порядковый номер чека; наименование или код товара (услуги); количество (вес) товара; номер ТРК (МРК, наливного устройства); номер счета; номер столика (комнаты); номер места; идентификатор кассира (оператора, официанта, портье); идентификатор секции (отдела); вид оплаты; номер платежной карты при оплате платежной картой; Идентификационный номер налогоплательщика (ИНН) организации продавца (предприятия-продавца) из фискальной памяти ККМ.

потребляемая мощность в базовой конфигурации, Вт………………………………..80

высота, мм……………………………………………………………………………………184

ширина, мм…………………………………………………………………………………..145

глубина, мм…………………………………………………………………………………..195

вес, кг…………………………………………………………………………………………..3,5

шумность, дБ………………………………………………………………………………….55

Электропитание ККМ осуществляется от внешнего источника постоянного тока с номинальным напряжением 24В +10%; -10% (соединительный кабель входит в комплект поставки).

Условия эксплуатации:

диапазон колебаний температуры в помещении, С ……………….

влажность, % ………………….до 80

В ККМ имеется режим автоматического самотестирования при инициализации ККМ. ККМ обеспечивает информационную связь с компьютером по интерфейсу RS – 232 или USB.

2.4 Устройство и работа

В состав ККМ входят следующие программно-аппаратные средства:

Печатающее устройство	TPG A798
Системная плата	ЛКЖС.467444.01
Программное обеспечение системной платы	BIOS ПИРИТ ФР01К
Фискальная модуль	ЛКЖС.467532.002
Программное обеспечение фискального модуля	BIOS ФП
ЭКЛЗ	еФ3.058.006

Первичный пароль доступа к фискальному модулю “32323”.

ККМ имеет возможность работы в компьютерно-кассовых системах при подключении ее к управляющему POS-терминалу или персональному компьютеру.

В корпусе ККМ размещен программно-аппаратный комплекс, обеспечивающий некорректируемую ежесменную регистрацию и энергонезависимое долгосрочное хранение итоговой информации о денежных расчетах с населением, проведенных на ККМ (далее в тексте – ФП), а также устройство, обеспечивающее некорректируемую регистрацию и хранение фискальных данных (ЭКЛЗ).

Электрические и конструктивные параметры ФП соответствуют «Техническим требованиям к фискальной памяти электронных контрольно-кассовых машин» (утверждены решением ГМЭК по ККМ, протокол N 21/5-95 от 01.01.2001) и всем последующим уточнениям этих требований.

В ФП регистрируется следующая информация:

Вид записи	Реквизит	Разрядность реквизита (десятичных разрядов)	Кол-во записей
Номер	Заводской номер ККМ	12	1
Фискализа-ция ККМ	Регистрационный номер ККМ	12
Идентификационный номер налогоплательщика (ИНН) организации-продавца (предприятия-продавца)	12	1
	Дата фискализации	6
	Пароль для проведения перерегистрации и получения фискального отчета	10
Перере-гистрация ККМ	Регистрационный номер ККМ	12
Идентификационный номер налогоплательщика (ИНН) организации-продавца (предприятия-продавца)	12	7
	Дата перерегистрации	6
	Номер записи в ФП последнего закрытия смены перед проведением перерегистрации	4
	Пароль для проведения перерегистрации и получения фискального отчета	10
Активизация ЭКЛЗ	Регистрационный номер ЭКЛЗ	10
Дата активизации	6	64
	Номер последней закрытой смены перед проведением активизации	4
Закрытие смены	Дата отчета	6
Номер закрытия смены	4	8000
	Итог сменных продаж	14
	Итог сменных покупок (для пунктов обмена валют и ФУПС)	-

Ресурс ФП ограничен восьмью тысячами (8000) записей. При приближении к завершению ресурса ФП, ККМ выдает следующее сообщение:

При возникновении указанного сообщения, необходимо обратиться в ЦТО, осуществляющий техническую поддержку ККМ.

ККМ контролирует продолжительность смены, которая составляет не более 24 часов. В случае превышения указанной выше продолжительности, ККМ блокирует возможность оформления платежных документов до выполнения сменного отчета с гашением.

Иные возможные причины и правила замены фискальной памяти регламентированы в «Инструкции по замене фискальной памяти ККТ модели ПИРИТ ФР01К».

Ремонт фискальной памяти в условиях центра технического обслуживания (ЦТО) не допускается.

ПИРИТ ФР01К соответствует “Техническим требованиям к контрольно-кассовым машинам в части электронной контрольной ленты защищенной (ЭКЛЗ)”. Подключение ЭКЛЗ к ККМ и информационный обмен ККМ с ЭКЛЗ производиться по последовательному интерфейсу RS-232 (без линий аппаратного квитирования).

ЭКЛЗ в составе ККМ подлежит замене если:

- заканчивается срок эксплуатации ЭКЛЗ;

- память ЭКЛЗ близка к заполнению;

- проводится перерегистрация ККМ

- неисправность ЭКЛЗ не позволяет продолжить работу или провести закрытие архива

- при замене ФП.

Появление указанного ниже сообщения на Z-отчете, говорит о том, что ресурс ЭКЛЗ заканчивается и необходимо обратиться в ЦТО осуществляющего техническую поддержку ККМ.

Ремонт ЭКЛЗ, нарушение пломбировки ЭКЛЗ и иные воздействия на ЭКЛЗ, кроме информационного обмена, в составе ККМ и вне ККМ, запрещены. Корпус ККМ исключает возможность бесконтрольного снятия блока ЭКЛЗ.

ККМ блокирует выполнение всех функций в случае:

w  отсутствия чековой ленты;

w  приема ККМ неправильного пароля налогового инспектора;

w  возникновения аварийных ситуаций в ККМ, приводящих к порче печатаемого документа;

w  переполнения, неисправности, отсутствия фискальной памяти или несанкционированного доступа к ней (в фискальном режиме);

w  отсутствия ЭКЛЗ в составе ККМ;

w  установки в ККМ ЭКЛЗ, активизированной в составе другой ККМ;

w  расхождения номера смены в ФП и ЭКЛЗ;

w  приема некорректной информации.

ККМ блокирует выполнение всех функций, кроме, аннулирования документа, завершения документа, закрытия смены (печать отчета с гашением), закрытия архива, формирования запросов в случае:

w  возврата от ЭКЛЗ кода ошибки, свидетельствующего о заполнении ЭКЛЗ;

w  аварии ЭКЛЗ;

w  превышения лимита времени функционирования ЭКЛЗ.

ККМ блокирует выполнение всех функций, кроме фискализации/ перерегистрации ККМ или активизации ЭКЛЗ, при установке в состав ККМ не активизированной ЭКЛЗ.

2.5 Маркировка и пломбировка

Маркировка ККМ (шильдик) находится на задней стороне корпуса ККМ и содержит следующие данные:

w  наименование предприятия-изготовителя ККМ;

w  наименование ККМ;

w  заводской номер ККМ;

w  дата изготовления ККМ;

w  знак соответствия Госстандарта РФ;

w  параметры питания (напряжение, номинальный ток, мощность);

w  номер ТУ.

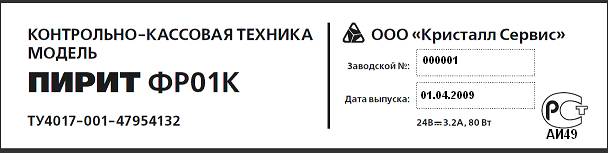

Рис.1 Образец шильдика:

На левой боковой стороне корпуса ККМ установлен знак «Государственный реестр».

ККМ имеет идентификационный знак. Идентификационный знак состоит из двух идентичных частей. Одна часть наклеивается на корпус ККМ (см. рисунок 2). Вторая часть вклеивается в паспорт ККМ, в раздел «Свидетельство о приемке».

На ККМ наклеиваются марки-пломбы. Места наклеивания марок-пломб показаны на рисунке 2. Соответствующая часть марки-пломбы вклеивается в паспорт ККМ, в раздел «Отметки об установке марок-пломб».

ККМ подлежит пломбировке. Место пломбировки указано в рисунке 2.

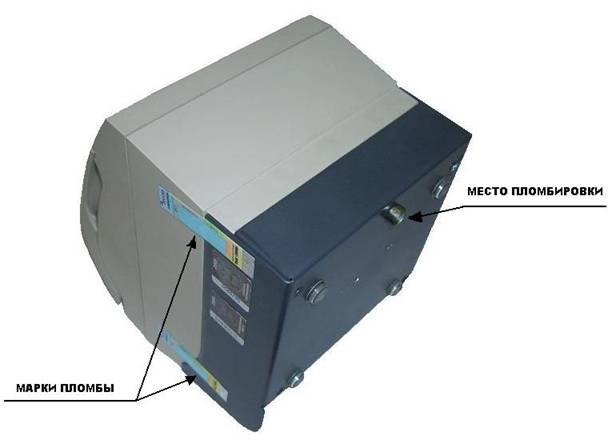

Рис.2 Места установки марок-пломб и место пломбировки

2.6 Упаковка

Упаковка обеспечивает сохранность эксплуатационных качеств ККМ и предохраняет их от повреждений при транспортировании, хранении, разгрузке и погрузке. В качестве потребительской тары используются пакеты из полимерных материалов по ГОСТ 12302 и коробки из картона по ГОСТ 12301. В качестве транспортной тары используются ящики из гофрированного картона по ГОСТ 9142, коробки из картона по ГОСТ 12301 или другой действующей нормативной документации по качественным показателям не хуже выше указанных, которые заклеиваются лентой полиэтиленовой с липким слоем (скотчем) по ГОСТ 20477. В упаковочную коробку вкладывается эксплуатационная документация и гарантийный талон. Возможно применение другой тары, отвечающей требованиям нормативной документации, утвержденной в установленном порядке.

2.7. Перечень расходных материалов

В ККМ следует использовать чековую ленту, изготавливаемую из термобумаги следующих параметров:

- ширина бумаги 80 мм +/- 0,5 мм;

- толщина бумаги 0,06-0,09 мм;

- максимальный наружный диаметр бобины 83 мм;

- внутренний диаметр бобины 10 мм и более.

Порядок замены (установки) термобумаги в печатающем устройстве:

Аккуратно приподнимите крышку отсека, приложив усилие с обеих сторон в соответствии со стрелками на рисунке (световая индикация переходит в мигающий режим)

Полностью откинув крышку отсека, выньте использованный барабан НЕ КАСАЯСЬ ВНУТРЕННИХ МЕХАНИЗМОВ, затем в соответствии с рисунком расположите новый рулон (обратите внимание на направление намотки бумаги).



Закройте до щелчка крышку отсека (после успешного выполнения операции световая индикация переходит в постоянно горящий режим).

2.8 Условия хранения кассовых документов

При комплектовании ККМ термобумагой внимательно ознакомьтесь с правилами хранения материала и убедитесь что при их соблюдении он обеспечит сохранность отпечатанной на них информации в течение не менее 5 лет. Ответственность за сохранность документации в течение определённого законодательством срока несёт пользователь ККМ.

3. Использование по назначению.

3.1 Эксплуатационные ограничения

При осуществлении денежных расчетов с населением, ККМ должна функционировать в фискальном режиме и подлежит обязательной регистрации в налоговых органах по месту нахождения предприятия.

ККМ ПИРИТ ФР01К предназначена для использования в сферах:

- торговли

- услуг

- отелей и ресторанов

3.2 Подготовка изделия к использованию

Ввод ККМ в эксплуатацию осуществляется специалистом центра технического обслуживания (ЦТО) совместно с представителем налоговых органов после заключения договора с ЦТО на обслуживание.

Представитель ЦТО, осуществляющий ввод ККМ в эксплуатацию, производит:

·  проверку исправности ККМ;

·  необходимую настройку;

·  формирование печатных фискальных документов;

·  оформление документов;

·  пломбирование ККМ.

До ввода в эксплуатацию, ККМ находится в Нефискальном режиме. В данном режиме, возможно обучение кассиров-операцианистов и запись информации о продажах в фискальную память и ЭКЛЗ не происходит. После ввода в эксплуатацию (фискализации) перевод ККМ в нефискальный режим НЕ ВОЗМОЖЕН.

3.3 Использование изделия

Условия эксплуатации ККМ

диапазон колебаний температуры в помещении, оС...........................

влажность, %.......................................................................................................... до 80

3.3.1 Установка параметров ККМ

Установка параметров функционирования ККМ производится представителем ЦТО с помощью сервисной программы.

Во избежание конфликтов с управляющей системой встроенные часы ПИРИТ ФР01К самостоятельно НЕ УЧИТЫВАЮТ переход на летнее/зимнее время.

Если разница во времени на управляющем компьютере и текущим временем ККМ меньше 8 минут, то синхронизация времени ККМ происходит автоматически, если разница больше – ККМ выдаст сообщение об ошибке. В этом случае, необходимо закрыть смену и изменить время на ККМ.

Все необходимые настройки параметров производит сотрудник ЦТО при вводе в эксплуатацию. Во избежание возможных необратимых последствий не рекомендуется самостоятельно изменять их.

ККМ имеет возможность формирования двух типов документов: документы содержащие внесенные в Государственный Реестр ККТ реквизиты (чеки продажи/возврата, X/Z - отчеты, внесения/изъятия и т. д.), используемые для оформления ведения кассовых операций и сервисный документ.

ККМ имеет четыре встроенные формы печати чеков продаж. ККМ не поддерживает возможность редактирования встроенных форм документов. При необходимости печати какой-либо дополнительной информации для покупателя, не являющейся реквизитом чека, необходимо использовать механизм формирования сервисных документов.

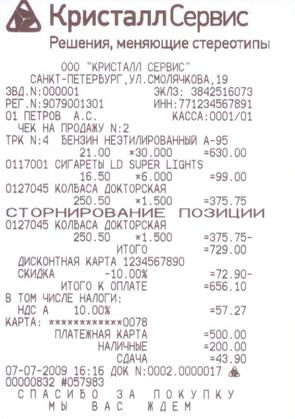

Примеры печати чеков по встроенным дизайнам (1-4):

полный :

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Ид. кассира, логический номер кассы/ номер отдела ï  Тип чека, номер чека. ï  Номер ТРК, наименование товара. ï  Цена, количество, сумма товарной позиции. ï  Артикул, наименование товара. ï  Цена, количество, сумма товарной позиции. ï  Артикул, наименование товара. ï  Цена, количество, сумма товарной позиции. ï  Операция сторнирования товарной позиции. ï  Артикул, наименование товара. ï  Цена, количество и сумма сторнированной позиции. ï  Итого, промежуточный итог чека. ï  Наименование карты, номер карты. ï  Скидка, процент скидки, сумма скидки. ï  Итого к оплате, итоговая сумма чека. ï  Программируемое наименование типа налога. ï  Название налоговой ставки, ставка, сумма налога ï  Карта, № карты ï  Вид оплаты, сумма оплаты. ï  Вид оплаты, сумма оплаты. ï  Сдача, сумма сдачи ï  Дата, время, №смены.№ документа, признак фиск. реж. ï  Номер КПК, значение КПК. ï  Программируемая рекламная концовка чека. До 5-х строк.

однострочный:

ï  Данные по позиции печатаются в одну строку

с единичным построчным количеством:

ï  В случае единичного количества не печатается стоимость и количество в позиции.

без цены:

ï  Печатается только общая стоимость позиции (без цены)

ККМ имеет возможность распечатать имеющиеся установки в отчёте.

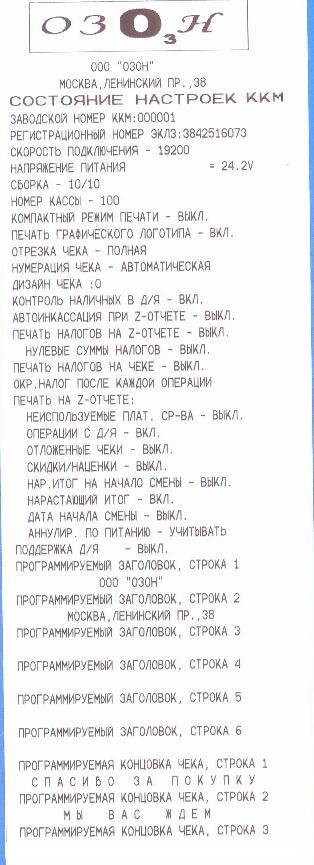

Пример печати отчёта настроек ККМ:

3.3.2 Регистрация денежных расчётов на ККМ

ККМ выполняет следующие расчётные операции:

- учет денежных сумм;

- подсчет частных итогов;

- подсчет суммы сдачи;

- подсчет общих итогов;

- снятие показаний денежных и операционных регистров, с автоматическим выводом на печать;

- продажу за наличные;

- продажу в кредит;

- продажу по платежным картам;

- выплаты, не связанные с продажей (услугой);

- внесение денежных сумм;

- возврат;

- аннулирование;

- повторение продажи (услуги);

- учет цены тары и упаковки;

- расчет процентной надбавки;

- умножение цены на число;

- выделение (начисление) налогов по установленным налоговым ставкам;

ККМ выполняет:

- гашение денежных регистров, с автоматическим выводом на печать;

- гашение операционных регистров, с автоматическим выводом на печать;

3.3.3  Получение отчётных документов

Команды формирования и печати отчётных документов подробно рассмотрены в «Инструкции по программированию». Примеры отчётных документов и их описание:

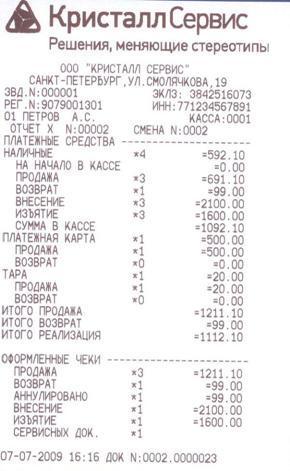

Сменный отчет без гашения (Отчет Х):

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Ид. кассира, логический номер кассы ï  Тип отчета, номер отчета, номер смены. ï  Название секции отчета. ï  Тип оплаты, кол-во операции, сумма операций. ï  На начало в кассе, сумма в кассе до начала смены. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата. ï  Внесение, кол-во операции, сумма операций внесения. ï  Изъятие, кол-во операции, сумма операций изъятия. ï  Сумма в кассе, сумма в кассе на момент отчета. ï  Тип оплаты, кол-во операции, сумма операций. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата. ï  Тип оплаты, кол-во операции, сумма операций. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата. ï  Итого продажа, сумма операц. продажи. ï  Итого возврат, сумма операц. возврата. ï  Итого реализация, сумма реализации за смену. ï  Название секции отчета. ï  Продажа, кол-во чеков, сумма чеков продажи. ï  Возврат, кол-во чеков, сумма чеков возвратов. ï  Аннулировано, кол-во чеков, сумма аннул. чеков. ï  Внесение, кол-во чеков, сумма чеков внесения. ï  Изъятие, кол-во чеков, сумма чеков изъятия. ï  Сервисных док., количество документов ï  Дата, время, №смены. № документа

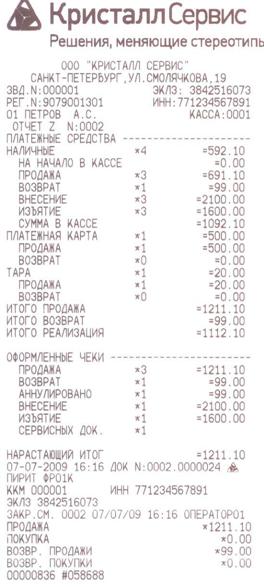

Сменный отчет с гашением (Отчет Z):

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Ид. кассира, логический номер кассы ï  Тип отчета, номер смены. ï  Название секции отчета. ï  Тип оплаты, кол-во операции, сумма операций. ï  На начало в кассе, сумма в кассе до начала смены. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата. ï  Внесение, кол-во операции, сумма операций внесения. ï  Изъятие, кол-во операции, сумма операций изъятия. ï  Сумма в кассе, сумма в кассе на момент отчета. ï  Тип оплаты, кол-во операции, сумма операций. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата. ï  Тип оплаты, кол-во операции, сумма операций. ï  Продажа, кол-во операции, сумма операций продажи. ï  Возврат, кол-во операции, сумма операций возврата ï  Итого продажа, сумма операц. продажи. ï  Итого возврат, сумма операц. возврата. ï  Итого реализация, сумма реализации за смену. ï  Название секции отчета. ï  Продажа, кол-во чеков, сумма чеков продажи. ï  Возврат, кол-во чеков, сумма чеков возвратов. ï  Аннулировано, кол-во чеков, сумма аннул. чеков. ï  Внесение, кол-во чеков, сумма чеков внесения. ï  Изъятие, кол-во чеков, сумма чеков изъятия. ï  Сервисных док., количество документов ï  Нарастающий итог, сумма нарастающего итога. ï  Дата, время, №смены.№ документа, признак фиск. реж. ï  Название ККМ. ï  Заводской номер ККМ, ИНН. ï  Рег. номер ЭКЛЗ. ï  № смены, дата, время, оператор. ï  Итоги продаж за смену. ï  Итого покупок за смену. ï  Итоги возвратов за смену. ï  Итоги возвратов покупок за смену. ï  Номер КПК, значение КПК.

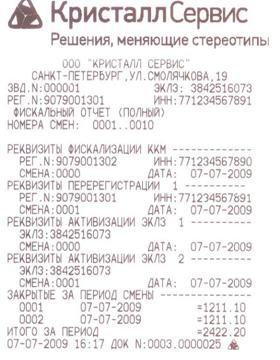

Полный фискальный отчет по номерам смен:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Тип отчета ï  Период снятия отчета ï  Данные по фискализации. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед фискализацией, дата проведен. ï  Данные по перерегистрациям. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед перерегистрацией, дата проведен. ï  Данные по всем активизациям ЭКЛЗ ï  Рег. номер ЭКЛЗ. ï  Номер смены перед активизацией, дата активизации. ï  Данные по закрытым сменам. Для каждой смены указан номер смены, дата закрытия и сумма итога продаж. ï  Итоговые данные за период. ï  Дата, время, №смены.№ документа, признак фиск. реж.

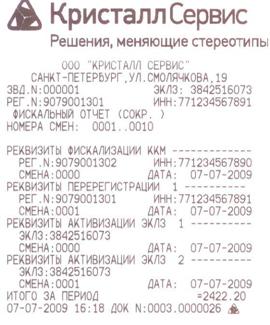

Краткий фискальный отчет по номерам смен:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Тип отчета ï  Период снятия отчета ï  Данные по фискализации. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед фискализацией, дата проведен. ï  Данные по перерегистрациям. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед перерегистрацией, дата проведен. ï  Данные по всем активизациям ЭКЛЗ ï  Рег. номер ЭКЛЗ. ï  Номер смены перед активизацией, дата активизации. ï  Итоговые данные за период. ï  Дата, время, №смены.№ документа, признак фиск. реж.

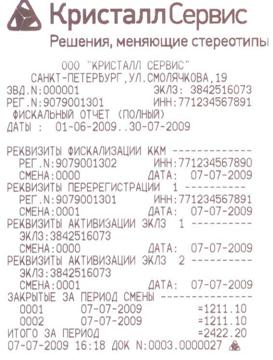

Полный фискальный отчет по датам:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Тип отчета ï  Период снятия отчета ï  Данные по фискализации. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед фискализацией, дата проведен. ï  Данные по перерегистрациям. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед перерегистрацией, дата проведен. ï  Данные по всем активизациям ЭКЛЗ ï  Рег. номер ЭКЛЗ. ï  Номер смены перед активизацией, дата активизации. ï  Данные по закрытым сменам. Для каждой смены указан номер смены, дата закрытия и сумма итога продаж. ï  Итоговые данные за период. ï  Дата, время, №смены.№ документа, признак фиск. реж.

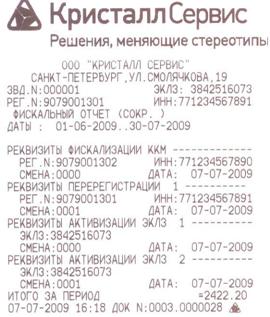

Краткий фискальный отчет по датам:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Заводской номер ККМ, Рег. номер ЭКЛЗ. ï  Рег. номер ККМ, ИНН. ï  Тип отчета ï  Период снятия отчета ï  Данные по фискализации. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед фискализацией, дата проведен. ï  Данные по перерегистрациям. ï  Рег. номер ККМ, ИНН. ï  Номер смены перед перерегистрацией, дата проведен. ï  Данные по всем активизациям ЭКЛЗ ï  Рег. номер ЭКЛЗ. ï  Номер смены перед активизацией, дата активизации. ï  Итоговые данные за период. ï  Дата, время, №смены.№ документа, признак фиск. реж.

Полный отчет ЭКЛЗ по номерам смен:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  Тип отчета ï  Диапазон смен ï  № смены, дата, время, оператор ï  Итоги продаж за смену. ï  Итого покупок за смену. ï  Итоги возвратов за смену. ï  Итоги возвратов покупок за смену. ï  Итоговые данные по диапазону смен ï  Итоги продаж по диапазону смен. ï  Итого покупок по диапазону смен. ï  Итоги возвратов по диапазону смен. ï  Итоги возвратов покупок по диапазону смен.

Краткий отчет ЭКЛЗ по номерам смен:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  Тип отчета ï  Диапазон смен ï  Итоговые данные по диапазону смен ï  Итоги продаж по диапазону смен. ï  Итого покупок по диапазону смен. ï  Итоги возвратов по диапазону смен. ï  Итоги возвратов покупок по диапазону смен.

Документ закрытие смены по номеру:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  № смены, дата, время, оператор ï  Итоги продаж за смену. ï  Итого покупок за смену. ï  Итоги возвратов за смену. ï  Итоги возвратов покупок за смену. ï  Номер КПК, значение КПК.

Полный отчет ЭКЛЗ по датам:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  Тип отчета ï  Диапазон дат ï  № смены, дата, время, оператор ï  Итоги продаж за смену. ï  Итого покупок за смену. ï  Итоги возвратов за смену. ï  Итоги возвратов покупок за смену. ï  Итоговые данные по диапазону дат. ï  Итоги продаж по диапазону дат. ï  Итого покупок по диапазону дат. ï  Итоги возвратов по диапазону дат. ï  Итоги возвратов покупок по диапазону дат.

Краткий отчет ЭКЛЗ по датам:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  Тип отчета ï  Диапазон дат ï  Итоговые данные по диапазону дат. ï  Итоги продаж по диапазону дат. ï  Итого покупок по диапазону дат. ï  Итоги возвратов по диапазону дат. ï  Итоги возвратов покупок по диапазону дат.

Документ из ЭКЛЗ по номеру КПК:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  № документа ï  Тип операций, дата, время, оператор ï  Отдел, количество, сумма ï  Итоговые данные по документу ï  Номер КПК, значение КПК.

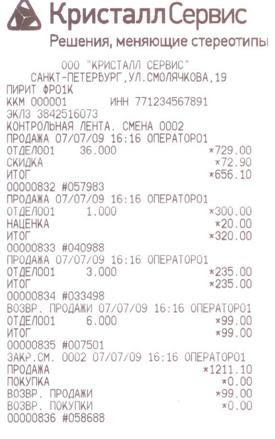

Контрольная лента из ЭКЛЗ:

ï  Программируемый графический логотип ï  Программируемые свед. о пользователе ККТ (наименование предприятия). До 4-х строк. ï  Наименование ККМ ï  Заводской № ККМ, ИНН ï  Рег. № ЭКЛЗ ï  Тип отчета, № смены ï  Тип операции, дата, время, оператор ï  Отдел, количество, сумма ï  Скидка, сумма скидки ï  Итоговые данные по типу операции ï  Номер КПК, значение КПК. ï  Тип операции, дата, время, оператор ï  Отдел, количество, сумма ï  Наценка, сумма наценки ï  Итоговые данные по типу операции ï  Номер КПК, значение КПК. ï  Тип операции, дата, время, оператор ï  Отдел, количество, сумма ï  Итоговые данные по типу операции ï  Номер КПК, значение КПК. ï  Тип операции, дата, время, оператор ï  Отдел, количество, сумма ï  Итоговые данные по типу операции ï  Номер КПК, значение КПК. ï  № смены, дата, время, оператор ï  Итоги продаж за смену. ï  Итого покупок за смену. ï  Итоги возвратов за смену. ï  Итоги возвратов покупок за смену. ï  Номер КПК, значение КПК.

4. Техническое обслуживание

4.1. Общие указания

- Следите за чистотой корпуса ПИРИТ ФР01К, не допускайте попадания пыли, влаги и жидкостей внутрь. При обработке поверхностей ПОЛНОСТЬЮ ОБЕСТОЧЬТЕ ККМ, не используйте абразивных веществ и агрессивных растворов, это может привести к повреждению механических частей.

- Не допускайте механических нагрузок, которые могут повлечь повреждение или деформацию элементов ККМ.

- Вскрытие корпуса для проведения необходимого обслуживания и ремонта должен выполнять только уполномоченный специалист ЦТО.

- Не прикасайтесь к механизмам, находящимся внутри корпуса, это может привести к их поломке.

Термопечатающее устройство принтера следует очищать мягкой тканью, увлажнённой спиртовым раствором. Запрещается использовать для этого твердотельные материалы! (ножницы, скребки, лезвия и т. п.)

ККМ должна находиться на техническом обслуживании в Центре технического обслуживания (ЦТО). Техническое обслуживание выполняют электромеханики по ремонту и обслуживанию ККМ, прошедшие специальную подготовку и имеющие удостоверение на право технического обслуживания и ремонта машин.

Техническое обслуживание ККМ должно проводиться с интервалом времени, не превышающим, месяцев………………………………………………..3

Ремонт ККМ должен производиться через следующие интервалы времени:

w  средний ремонт, лет........................................................................................ 4

w  капитальный ремонт, лет................................................................................ 7

При обращении в ЦТО будьте готовы предоставить необходимую учётную информацию об изделии (заводской серийный номер, регистрационные данные, год выпуска)

Текущий ремонт заключается в восстановлении эксплуатационных характеристик ККМ.

После устранения неисправностей производится тестирование, технологический прогон и ввод ККМ в эксплуатацию (при необходимости). Исправная ККМ пломбируется.

Техническое обслуживание производится ЦТО по соответствующему графику во время плановой остановки ККМ.

ККМ, находящаяся в эксплуатации, должна быть всегда опломбированной.

Для продолжительного хранения в нерабочем состоянии ККМ должна быть подвергнута консервации.

Консервация ККМ должна производиться в закрытом помещении с климатическими условиями:

w  температура воздуха, °С.............................................................. не ниже 15

w  относительная влажность, % .................................................................. до 80

Порядок прохождения технического обслуживания и ремонта ККМ определяется договором с ЦТО. Использование не исправной ККМ запрещено.

4.2. Меры безопасности

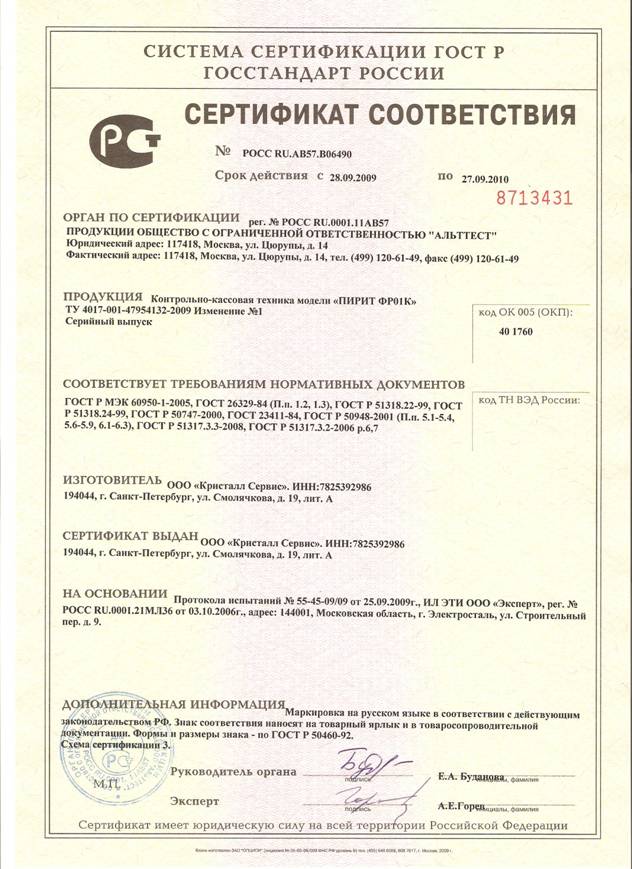

По требованиям безопасности ККМ соответствует: ГОСТ Р МЭК .

К работе на машине и ее техническому обслуживанию должны допускаться кассиры и электромеханики по ремонту и обслуживанию счетно-вычислительных машин, прошедшие инструктаж по технике безопасности.

Место установки ККМ при эксплуатации и техническому обслуживанию должно быть оборудовано так, чтобы исключить возможность случайного соприкосновения работников с токопроводящими устройствами.

ККМ должна быть заземлена. Источник питания должен иметь заземление на соответствующем контакте соединительного разъёма с кабелем питания ККМ.

Не допускайте попадания посторонних предметов в ККМ. Попадание посторонних предметов может привести к возгоранию или поражению электрическим током.

4.3. Проверка работоспособности ККМ

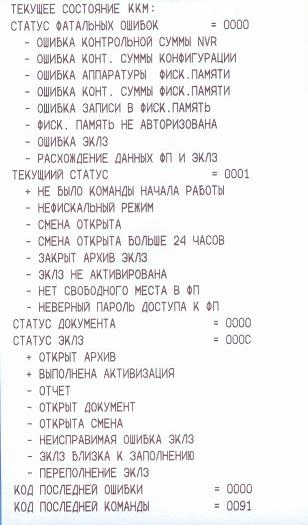

При включении питания ККМ проводит самодиагностику всех электронных устройств и в случае успешного завершения операции выводит на печать чек диагностики. Необходимо визуально убедиться в исправной работе печатающего устройства (читаемость символов, наличие всех точек при печати, отсутствие полос и затемнений). В случае возникновения каких-либо ошибок в работе электронных устройств, соответствующее сообщение будет напечатано на чеке диагностики, необходимо обратиться в ЦТО.

Рисунок Чек успешной самодиагностики ККМ

Тип чека. Результат диагностики. Заводской номер ККМ, Рег. номер ЭКЛЗ. Рег. номер ККМ, ИНН. Информация о свободных записях в ФП. Дата, время, наименование ККМ, версия ПО.

5. Хранение, транспортирование и утилизация

ККМ следует хранить в помещениях при температуре от +5 до +35 °С и относительной влажности не более 80 %.

ККМ в транспортной таре может транспортироваться автомобильным или железнодорожным транспортом в крытых вагонах или в контейнерах, авиационным транспортом в герметизированных отсеках. Размещение и крепление транспортной тары, с упакованными ККМ в транспортных средствах должны обеспечивать ее устойчивое положение и не допускать перемещения во время транспортирования. Размещение упакованных ККМ не более чем в 4 ряда. При транспортировке должна быть обеспечена защита транспортной тары с упакованными ККМ от непосредственного воздействия атмосферных осадков и солнечной радиации. При погрузке и транспортировке должны строго выполняться требования предупредительных надписей на упаковке. После транспортировки при отрицательных температурах ККМ должна быть выдержана в нормальных климатических условиях в транспортной упаковке не менее 6 часов. Допустимые значения климатических и механических факторов для транспортировки ККМ в упаковке:

-  температура окружающей среды от - 50 до + 50 °С;

-  относительная влажность до 95 % при +30 °С;

-  атмосферное давление от 84 до 107кПа (630-800мм рт. cт.);

-  ударные нагрузки многократного действия с пиковым ударным ускорением 10-15g и длительностью не более 10 мс.

Перед утилизацией ККМ должна быть снята с учета в налоговых органах в соответствии с Порядком регистрации ККМ в налоговых органах, утвержденным приказом Госналогслужбы РФ от 22.06.95 №ВГ-3-14/36. После снятия с учета в налоговых органах ККМ может быть списана с бухгалтерского учета и утилизирована в общем порядке, установленном для утилизации электронных приборов и устройств, содержащих драгметаллы.

6. Гарантийные обязательства.

Гарантийный срок ПИРИТ ФР01К составляет 18 месяцев со дня продажи, но не более 24 месяцев с даты изготовления.

Потребитель лишается права на гарантийное обслуживание в следующих случаях:

·  По истечении срока гарантии;

·  при нарушении правил эксплуатации, транспортирования и хранения;

·  при наличии механических и иных повреждений деталей и составных частей ККТ после ввода ее в эксплуатацию. Более полный перечень указан в Гарантийном сертификате на ККМ.

* допускается применение однотипных устройств различных производителей, при соответствии характеристик предоставленных Потребителем устройств, характеристикам устройств, указанным в скобках
