Московский Энергетический Институт (ТУ)
Кафедра физических основ электротехники
Типовой расчёт.
Вариант № 21.
Выполнил:
Студент группы
ЭЛ-03-04
Москва. 2006г.

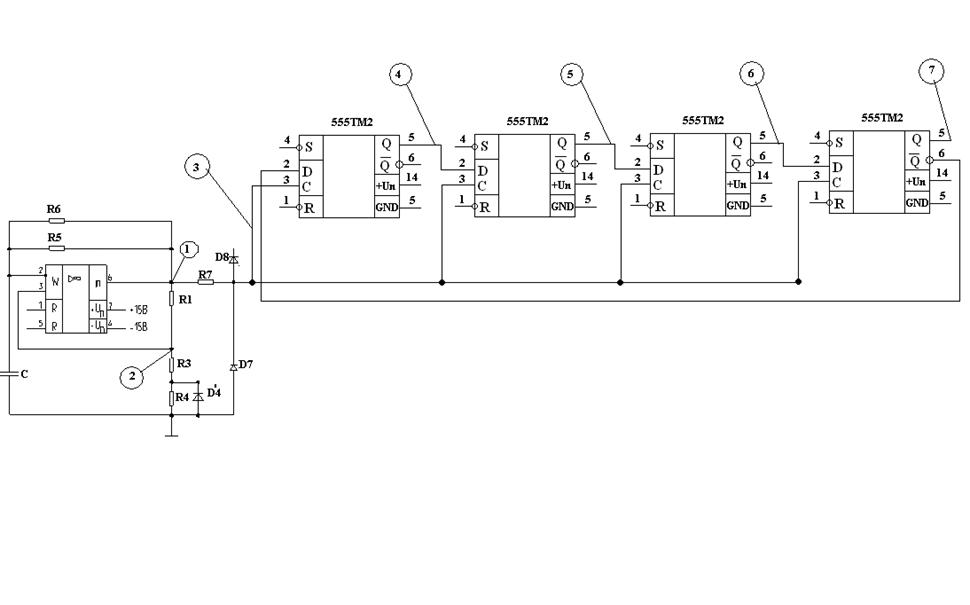

1. Нарисовать принципиальную схему устройства, используя карту соединений, приведенную в таблице. Отметить на принципиальной схеме точки 1-7.
Карта соединений: M:3=T1:3=T2:3=T3:3=T4:3; T1:5=T2:2; T2:5=T3:2; T3:5=T4:2; T4:6=T1:2;
2. определить частоту “f” и длительность импульсов “t”, вырабатываемых мультивибратором.
Дано:
R1=40·103 Ом
R2=30·103 Ом
R3=20·103 Ом
R4=10·103 Ом
R5=5,0·103 Ом
R6=7,247·103 Ом
R7=1·103 Ом
С=0.001·10-6 Ф
E=±15 В
Рассмотрим схему мультивибратора в
момент, когда в точке 1 положительный
потенциал.
Рассмотрим схему мультивибратора в
момент, когда в точке 1 отрицательный
потенциал.
3. Нарисовать временные диаграммы одна под другой.

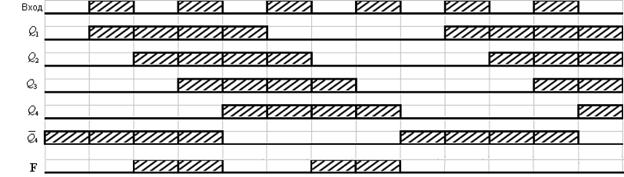

a) Диаграмма на выходах счётчика и на выходе логической функции:
б) Диаграмма напряжения на конденсаторе:
4. Определить коэффициент пересчета счетчика и последовательность счета импульсов.
По диаграммам находим последовательность счета
0, 1, 3, 7, 15, 14, 12, 8
и коэффициент пересчета
K=8
5. Составить логическое уравнение выходной функции “F”, определяющее появление на выходе комбинационной схемы “KC” импульсов, соответствующих цифровым состояниям счетчика, приведенным в таблице для заданного варианта, минимизировать записанную функцию (если это возможно) и нарисовать схему комбинационного устройства, используя логические элементы “И-НЕ” серии 555 (ЛА3, ЛА4 или ЛА6).
Числовой код выходных импульсов:
3, 7, 8, 12
3 =
7 =
8 =
12 =

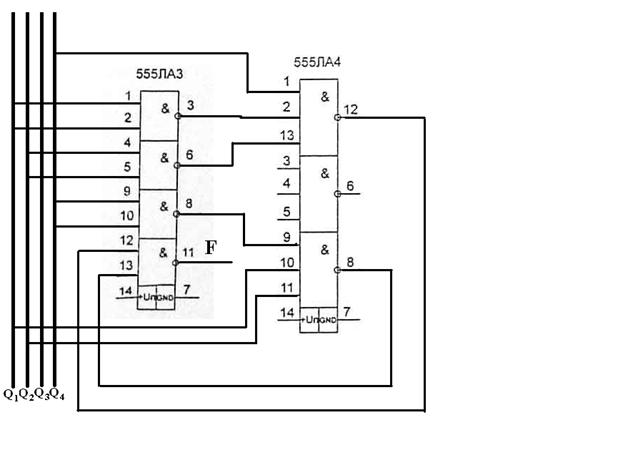

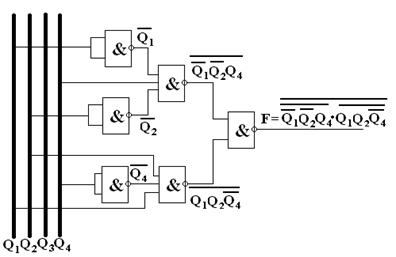

Схема комбинационного устройства:
ИЛИ:
