Цифровой рекордер (DVR) с управлением беспроводной видеокамерой и пультом ДУ. Модель TU-MR638.
Меры безопасности
- Не используйте поврежденные аккумуляторные батареи. Не используйте аккумуляторные батареи с истекшим сроком годности. При первом использовании или после долгого перерыва зарядите аккумуляторную батарею. Чтобы продлить срок службы, полностью заряжайте аккумуляторную батарею. Перед зарядкой аккумуляторная батарея должна быть полностью разряжена. Если срок работы заряженной аккумуляторной батареи сократился, замените ее на новую.
Основные функции
- Портативная камера и приемник, частота 2.4ГГц, 4 канала. Режим автоматического переключения каналов. Функция показа даты. Режим записи в режиме ожидания. Поддержка карт памяти SD / MMC емкостью до 4Гб. Поддержка внешнего жесткого диска 1.8” емкостью до 40Гб. Поддержка U-диска. Выбираемый формат записи (AVI, ASF, MOV). Воспроизведение аудио в формате (MP3/WAV/MPEG-1). Воспроизведение видео в формате (MPEG-4/AVI/ASF/MOV). Воспроизведение изображений в формате (JPG, JPEG, TIF, TIFF). Встроенные стерео колонки 1.5Вт. Запись и воспроизведение с разрешением 640х480. Встроенная память емкостью 128Мб. Функция записи сигнала кабельного ТВ, ТВ выход. TFT ЖК-дисплей 2.6” с разрешением 960х240. Интерфейс OTG и USB 2.0. Встроенная литиевая аккумуляторная батарея обеспечивает 5 часов непрерывного воспроизведения и 3 часа непрерывной записи.

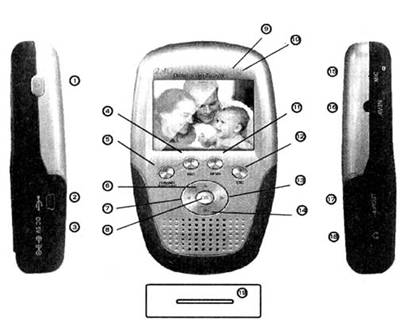

Описание рекордера (DVR + монитор)
1. Выключатель. 2. Разъем USB. 3. Разъем питания DC. 4. Кнопка записи. 5. Кнопка переключения канала. 6. Кнопка вверх. | 7. Кнопка влево. 8. Кнопка OK. 9. Индикатор питания. 10. Индикатор записи. 11. Кнопка меню. 12. Кнопка отмены. | 13. Кнопка вправо. 14. Кнопка вниз. 15. Микрофон. 16. Видео/аудио вход. 17. Видео/аудио выход. 18. Разъем для наушников. 19. Слот для карт памяти SD / MMC. |
Технические характеристики рекордера (DVR)
Приемник | Количество каналов | 4 |
Каналы | CH1: 2414МГц, CH2: 2432МГц CH3: 2450МГц, CH4: 2468МГц | |
Уровень дБ | -90дБ | |
Видео | Частота | FM 2.4МГц |
TFT ЖК дисплей 2.5” | 960х240 | |
Видео выход | NTSC / PAL | |
Видео режим | NTSC / PAL | |
Разрешение | 640х480, 320х240 | |
Формат сжатия видео | MPEG-4/AVI/ASF/MOV | |
Воспроизводимые форматы | MPEG-1/MPEG-4/AVI/ASF/ADPCM | |
Аудио | Диапазон частот | 20Гц – 20КГц |
Выходной канал | Стерео | |
Выход наушников | Левый 20мВт, правый 20мВт, 16Ом | |
Формат воспроизводимых файлов | MP3/WAV/MPEG-1 | |
Колонка | 1.5Вт | |
Изображение | Формат файла | JPG, JPEG, TIF, TIFF |
Память | Flash память | 128Мб / 1Гб |
Внешняя память | SD/MMC/U-диск/HDD | |
Поддержка операционных систем | IBM-PC | Windows 98SE / ME / 2000 / XP |
Последовательный интерфейс | USB 2.0, USB OTG 2.0 | |
Формат диска | FAT32 | |
Язык | Китайский / английский | |
Питание | Адаптер питания | 5В DC, 2А |
Аккумуляторная батарея | Литиевая батарея 1800 мА*ч | |
Время работы | Запись | > 3 часов |
Воспроизведение | > 5 часов |

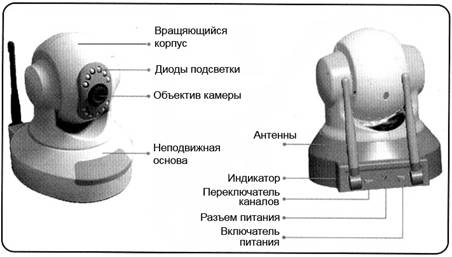

Описание камеры
Камера | |
Разрешение | 628 х 586 точек (PAL), 350 ТВ - линий |
Напряжение | 9В DC адаптер питания |
Потребляемый ток | 700 мА (при включенной подсветке) |
Мощность передачи | До 10 мВт |
Частота передачи | 2.400 – 2.483 ГГц |
Модуляция | FM – частотная модуляция |
Каналы | 3 |
Светочувствительность | 3 люкс или 0 люкс(при включенной подсветке) |
Видео датчик | 1/3” CMOS цветной |
Микрофон | Моно |
Изображение | Цветное |
Дальность действия | 100-150 метров (в зоне прямой видимости) |
Поворот по-вертикали | До 60 градусов |
Поворот по-горизонтали | До 180 градусов |
Рабочая температура | От 0°С до 50°С при влажности – до 85% |
Масса | 267 г |
Размеры без антенны | 104 х 110 х 124 мм |
Комплект поставки
Цифровой видеомагнитофон KS-ГГц – 1 шт. Цветная видеокамера с функцией вращения — 1 шт. Адаптер питания монитора 5В DC, 2А – 1 шт. Адаптер питания камеры 9В DC– 1 шт. Инструкция по эксплуатации – 1 шт. Кабель USB PC – 1 шт. Кабель USB OTG – 1 шт. Кабель AV – 1 шт. Наушники – 1 шт. Аккумуляторная батарея 1800мА (внутри монитора) – 1 шт.Руководство пользователя
В течение 3 секунд держите нажатым выключатель устройства для включения/выключения устройства.
Режимы работы устройства
- Наблюдение. Запись голоса. Режим записи с AV входа. Воспроизведение записанных видео файлов. Воспроизведение видео, музыки, фотографий, записей голоса. Настройка системы.
Выбор режима
- Наблюдение – выберите в главном меню иконку [Wireless DVR].
- Запись голоса - выберите в главном меню иконку [Voice Record].
Нажмите кнопку REC для начала записи звука со встроенного микрофона. Нажмите кнопку ESC для прекращения записи. При остановке записи звука, в папку [Multi-Media / Playback] автоматически сохраняется файл с записью. Если память заполнена, запись автоматически прекращается.
· Запись с AV входа - выберите в главном меню иконку [AV Input].
1. В этом режиме Вы можете видеть видео и слышать звук с AV входа.
2. Нажмите кнопку OK для перехода в режим настроек яркости, контраста, цвета. Снова нажмите кнопку OK для выхода. Замечание: Вы не можете использовать эту функцию в режиме записи. Нажмите кнопку MENU для перехода в режим настройки записи. Снова нажмите кнопку MENU выхода. Замечание: Вы не можете использовать эту функцию в режиме записи.
3. Нажмите кнопку REC для начала записи видео и звука с AV входа. Во время записи Вы увидите индикатор записи в правом верхнем углу.
4. Нажмите кнопку ESC для прекращения записи. При остановке записи, в папку [Playback] автоматически сохраняется файл с записью. Если память заполнена, запись автоматически прекращается.
· Воспроизведение записанных видео файлов – выберите в главном меню иконку [Playback].
· Воспроизведение видео, музыки, фотографий, записей голоса - выберите в главном меню иконку [Multimedia].
В этом режиме Вы можете видеть список файлов с записями. Используйте кнопки вверх/вниз для выбора нужного файла, затем нажмите кнопку OK для начала воспроизведения.

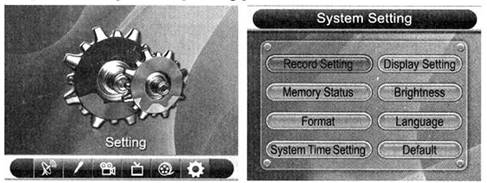

Для удаления выберите нужный файл, нажмите кнопку MENU, выберите [Delete] и [OK]. Выбранный файл будет удален. Для копирования выберите нужный файл, нажмите кнопку MENU, выберите [Copy], выберите место куда будет скопирован файл (карта памяти SD, внешний жесткий диск, NandFlash), нажмите кнопку OK. Выбранный файл будет скопирован.· Настройка системы - выберите в главном меню иконку [Setting].
Используйте кнопки вверх, вниз, влево, вправо для выбора (подсветки) нужного пункта меню, затем нажмите кнопку OK для перехода в подменю.
Record Setting – настраивается куда сохранять файлы с записями: NandFlash, SD Card, External HDD (NandFlash, карта памяти SD, внешний жесткий диск). Memory Status – проверка используемой и свободной памяти для: NandFlash, SD Card, External HDD (NandFlash, карта памяти SD, внешний жесткий диск). Format – форматирование для: NandFlash, SD Card, External HDD (NandFlash, карта памяти SD, внешний жесткий диск). После форматирования все данные стираются. System Time Setting – установка даты и времени. Display Setting – настройка AV выхода: TV_PAL, TV_NTSC, LCD. Brightness – настройка яркости. Используйте кнопку влево для уменьшения яркости и кнопку вправо для увеличения яркости. Language – выбор языка: китайский или английский. Default – восстановление настроек по умолчанию.· Record Setting – в режиме наблюдения или в режиме записи с AV входа нажмите кнопку OK для входа в это меню. Нажмите кнопку ESC для выхода из меню.
Используйте кнопки вверх, вниз, влево, вправо для выбора (подсветки) нужного пункта меню, затем нажмите кнопку OK для перехода в подменю.
Sound – настройка для аудио входа: L Speaker, R Speaker, Stereo, Mute (левая колонка, правая колонка, стерео, без звука). Resolution – настройка разрешения записи: 640х480, 320х240. FPS – количество записываемых кадров в секунду: 10FPS, 15FPS, 20FPS, 25FPS, 30FPS. Чем больше это значение, тем больше размер файла с записью. Picture Quality – качество записи: Very High, High, Normal (очень высокое, высокое, обычное). Чем выше качество записи, тем больше размер файла с записью. Recorded Format – формат записи: AVI, ASF, MOV. Auto Switch Setting – настройка автоматического переключения каналов. Настраивается, какие каналы будут отображаться. Интервал переключения каналов 3 секунды. Data Stamp – настройка отображения даты на видеозаписи: On, Off (отображать, не отображать). Video Input Setting – настройка входной видеосистемы: PAL, NTSC.Подключение внешнего оборудования
Устройство поддерживает функцию OTG. К устройству можно подключить внешний жесткий диск или U‑диск.
Процедура подключения внешнего жесткого диска или U-диска.
Подключите внешний жесткий диск или U‑диск к кабелю OTG. Затем подключите кабель к USB входу устройства. Выберите в меню [System Setting -> Record Setting] значение External HDD. Выбрав [System Setting -> Record Setting -> External HDD], Вы должны увидеть состояние внешнего жесткого диска или U-диска.Важные замечания
Не все внешние жесткие диски совместимы с устройством. Проконсультируйтесь с продавцом при покупке.
При использовании внешнего жесткого диска подключите к устройству адаптер питания.
Использование пульта ДУ (GP-406)
После настройки параметров рекордера (DVR) и включения питания обоих блоков (рекордера и камеры), пользователь может использовать пульт ДУ, имеющийся в комплекте. Пульт ДУ предназначен для управления камерой. Дальность управления камерой при помощи пульта — до 15-20 метров. Для увеличения приема можно выдвинуть мини-антенну.
Кнопки управления:
1,2,3,4 — кнопки выбора канала камеры (пульт может осуществлять управление до 4 камер)
Стрелки вверх, вниз, влево, вправо — нажатия на данные кнопки будут управлять поворотом камеры в соответствующих направлениях.
«Вращающиеся стрелки» в центре пульта ДУ — включение режима автосканирования камеры слева-направо и обратно.
ВНИМАНИЕ!
При настройке и использовании устройства не допускайте приложение чрезмерной силы при нажатии на кнопки управления – это может привести к его поломке и лишит Вас бесплатной гарантии.
Данный товар является сложным электронным устройством и согласно "Перечню непродовольственных товаров не подлежащих возврату, (пункт 11) закона "О защите прав Потребителя" не может быть возвращен на точку покупки после приобретения, без особых оснований (за исключением случая ремонта по причине неисправности).
Продавец предоставляет гарантию на свои товары в течение 12 месяцев с даты продажи товара Покупателю (дата указывается в товарном и кассовом чеке).
Все претензии в течение гарантийного срока принимаются только при наличии товарного и кассового чека.
Если в комплекте устройства есть лампы накаливания или элементы питания (батарейки), являющиеся расходными материалами, то гарантия на них не распространяется.
