Детский спортивный комплекс СК-3.3.15зр.02 Руководство по эксплуатации СК-3.3.15зр.02РЭ

ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС

СК-3.3.15зр.02

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СК-3.3.15зр.02РЭ

Россия, г. Чебоксары

Содержание РЭ
№			Стр.
1		НАЗНАЧЕНИЕ
2		ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3		УСТРОЙСТВО
	3.1	Состав изделия
	3.2	Сведения по применённым материалам
4		КОМПЛЕКТНОСТЬ
5		ИНСТРУКЦИЯ ПО УСТАНОВКЕ
	5.1	Эксплуатационные ограничения
	5.2	Размещение КОМПЛЕКС в помещении
6		ИНСТРУКЦИЯ ПО СБОРКЕ
	6.1	Подготовка к сборке, инструменты и приспособления
	6.2	Меры безопасности
	6.3	Последовательность сборки узлов
	6.4	Контроль правильности монтажа
7		ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ И УХОДУ
	7.1	Осмотр и проверка металлоконструкций КОМПЛЕКС
	7.2	Регулировка и испытания
8		ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
	8.1	Меры безопасности
	8.2	Указания по эксплуатации
	8.3	Рекомендации по спортивным упражнениям
9		ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
10		УТИЛИЗАЦИЯ
11		ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
12		СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
13		СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
14		ОТМЕТКА О ПРОДАЖЕ

Настоящее руководство по эксплуатации (РЭ) служит для ознакомления с правилами сборки, монтажа, безопасной эксплуатации, обслуживания, транспортировки и хранения изделия «Детский спортивный комплекс» КОМПЛЕКС СК-3.3.15зр.02 (далее КОМПЛЕКС)

Безопасность КОМПЛЕКСА подтверждена сертификатом соответствия Госстандарта России. Сертификат соответствия № РОСС RU. АЕ83.Н06295.

1. НАЗНАЧЕНИЕ

1.1 «Детский спортивный комплекс» КОМПЛЕКС применяется для выполнения спортивных и игровых упражнений детьми старше 3-х лет, с общей нагрузкой не более 100кг.

1.2. КОМПЛЕКС предназначен для эксплуатации на улице.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики приведены в таблице 1.

Таблица 1

Нормируемые параметры	Величина
Габаритные размеры, м	длина	3,00
ширина	1,75
высота	2,7
Вес нетто, не более, кг.	98
Максимальная допустимая нагрузка, кг.	100
Минимальный допустимый возраст ребенка	3 года
Срок службы, лет (не менее)	5

3. УСТРОЙСТВО.

3.1 Состав изделия.

3.1.1 КОМПЛЕКС представляет собой сборно-разборную каркасную конструкцию из металлических труб, устанавливаемый на забетонированные стойки.

3.1.2 Основными составными элементами КОМПЛЕКСА являются:

·  Качели пластиковые канатные ПЭ-47;

·  Лестница СК-3.3.15з.01.06;

·  Щит баскетбольный СК-3.3.15з.01.09;

·  Стойка скалолаз СК-3.3.15з.01.10;

·  Кольца гимнастические ДСК-ВО 91.03;

·  Канат ДСК-ВО 91.02;

·  Рама подвижная ДСК-ВО 92.56.02

3.2 Сведения по применённым материалам.

3.2.1 Металлические каркасы КОМПЛЕКСА изготовлены из стальных прямошовных тонкостенных труб и окрашены полимерной порошковой краской.

3.2.2 При изготовлении неметаллических деталей использованы следующие материалы:

·  полиэтилен – детали из пластмассы;

·  х/б нити, шнуры – детали веревочные, канаты;

·  древесина из берёзы – детали из дерева;

3.2.3 Материалы, примененные при изготовлении деталей КОМПЛЕКСА, разрешены к применению в продукции, предназначенной для детей, и имеют санитарно-эпидемиологические заключения и гигиенические сертификаты.

4. КОМПЛЕКТНОСТЬ.

4.1 Комплектация КОМПЛЕКСА приведена в таблице 2.

Примечание: В связи с постоянной работой над совершенствованием выпускаемой продукции возможны изменения, не отраженные в настоящем руководстве. Внесенные изменения не ухудшают потребительских свойств продукции.

В связи с усовершенствованием конструкции, рисунки с измененными укосами могут не соответствовать изображенным укосам.

Таблица 2

№ поз.	Сборочные единицы и детали	Кол шт.
Обозначение	Наименование
1	СК-3.3.15з.01.01.01	Вставка опорная	7
2	ДСК 05-022	Заглушка	7
3	ДСК 05-021	Втулка	7
4	ДСК 01-072	Стойка передняя	7
5	1.ДСК-ПР.00.01	Перекладина	16
6	ДСК 05-11	Корпус	34
7	ДСК 05-12	Заглушка	34
13	СК-3.3.15з.01.01.002	Кольцо	8
14	СК-3.3.15з.01.02	Крестовина	1
15	1.ДСК 42х25-001	Хомут	30
18	ДСК-ВО 91.03	Кольца гимнастические	1
19	ДСК-ВО 91.02	Канат	1
20	СК-3.3.15зр.01.01	Перемычка 1 (в сборе)	1
21	СК-3.3.15з.01.05	Перемычка 2 (в сборе)	1
22	СК-3.3.15з.01.08	Перемычка 3 (в сборе)	1
23	СК-3.3.15з.01.09.01	Кольцо (баскетбольное)	1
24	СК-3.3.15з.01.09.001	Щит (баскетбольный)	1
25		Качели	1
26	СК-3.3.15з.01.01.001	Грунтозацеп	14
28		Крюк М8х63	2
114	ДСК-ВО 92.56.02	Рама подвижная	2
Стандартные изделия
40	Болт М8 х 35.58.16 ГОСТ 7801-81	4
41	Болт М8 х 75.58.16 ГОСТ 7801-81	24
43	Болт М8 х 60.58.016 ГОСТ 7798-70	32
45	Винт М8 х 45.58.016 ГОСТ	22
47	Гайка М8.12.016 ГОСТ 5927-70	31
48	Гайка М8.12.016 ГОСТ (колпачковая)	31
50	Шайба 8 Н 65Г.029 ГОСТ 6402-70	15
51	Шайба 8.016 ГОСТ	71
Прочие изделия
60	Заглушка пластиковая круглая Д.8
61	Заглушка пластиковая круглая Д.12
65	Ключ торцовый S 13	1
66	Ключ шестигранный S 6	1
Документация
	Руководство по эксплуатации СК-3.3.15зр.02 РЭ	1
	Паспорт ДСК-ВО 92.56.02	1

Щит баскетбольный

Кольца 24

гимнастические

18 Рама подвижная

114 Канат

19



25

Лаз круговой Качели Лестница

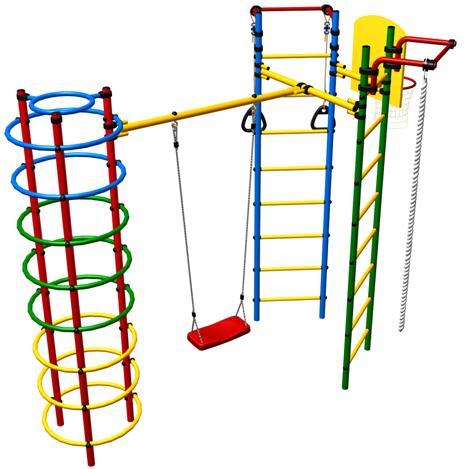

Рисунок 1.

Общий вид КОМПЛЕКСА.

5. ИНСТРУКЦИЯ ПО УСТАНОВКЕ.

5.1 Эксплуатационные ограничения.

5.1.1 НЕ ДОПУСКАЕТСЯ устанавливать КОМПЛЕКС внутри помещений

5.2 Размещение КОМПЛЕКСА.

5.2.1 Не рекомендуется размещение КОМПЛЕКСА ближе 2-х метров от стен и других преград.

5.2.2 Должен быть свободный доступ к КОМПЛЕКСУ.

6. ИНСТРУКЦИЯ ПО СБОРКЕ.

6.1 Подготовка к сборке, инструменты и приспособления.

6.1.1 Распакуйте КОМПЛЕКС.

6.1.2 Разложите комплектующие детали на заранее подготовленном месте.

6.1.3 Убедитесь, что комплектность поставки совпадает с паспортными данными на Ваш КОМПЛЕКС.

6.1.4 В процессе сборки необходимы стандартные инструменты в таблице 4.

Таблица 4

Наименование	Количество, шт.
Ключ гаечный торцовый с размером зева S=13 мм.	1 (входит в комплект ДСК)
Ключ шестигранный с размером 6 мм.	1 (входит в комплект ДСК)
Строительный отвес (или – тонкая веревка с грузом)	1
Лестница – стремянка, высотой 1,5м	1

6.2 Меры безопасности.

6.2.1 Работы по сборке, разборке и установке КОМПЛЕКСА должны производить не менее 2-х человек.

6.2.2 Не допускается присутствие и участие детей при монтаже КОМПЛЕКСА.

6.2.3 Сборку КОМПЛЕКСА производить поэтапно, следуя указаниям, изложенным в руководстве по эксплуатации.

6.3 Последовательность сборки узлов.

6.3.1 Собрать стойки по схеме Рис. 2.

Рисунок 2. Схема сборки стоек.

Винт поз. 45 вставить в отверстие Ø14 мм. стойки передней поз. 4.

6.3.2 Собрать лестницы по схеме Рис. 3.

Рисунок 3.

Схема сборки лестницы.

6.3.3 Собрать рамы подвижные по соответствующим паспортам. Навесное оборудование установить по Рис.1.

Внимание! Канат установить при сборке рамы подвижной.

6.3.5 Собрать лестницы с перемычками по схеме Рис. 4.

Рисунок 4.

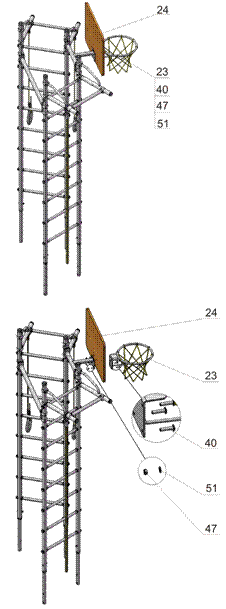

6.3.6 Собрать щит баскетбольный по схеме Рис. 5.

Рисунок 5.

Схема сборки щита баскетбольного.

6.3.7 Собрать лаз круговой по схеме Рис. 6.

Рисунок 6.

Схема сборки лаза кругового.

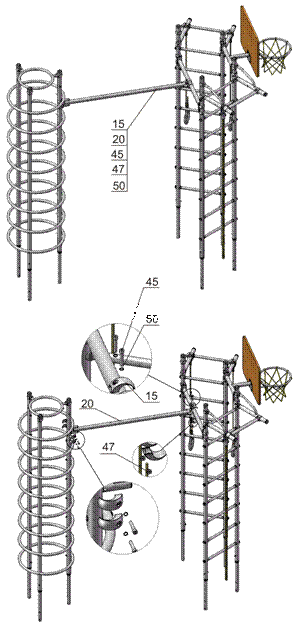

6.3.8 Собрать лаз круговой и лестницы с перемычкой 1 по схеме Рис. 7.

Рисунок 7.

Схема сборки лаза кругового и лестниц с перемычкой 1.

6.3.9 Собрать качели на перемычке 1 по схеме Рис. 8.

Рисунок 8.

Схема сборки качелей на перемычке 1.

Резьбовые концы крюков поз. 28 расчеканить. Расчеканенный металл должен полностью заполнить фаски гаек. Эксплуатация Комплекса без расчеканки не допускается.

6.3.10 Установить КОМПЛЕКС по схеме Рис.9.

Рисунок 9.

Разметить место расположение лунок согласно рис.9.

Пробурить или выкопать лунки диаметром более 300 мм и глубиной не менее 500 мм, согласно рис.9.

Вертикальность установки стоек относительно земли обеспечить отвесом. Горизонтальность между элементами проверить уровнем по перемычке 1.

После выравнивания залить бетоном.

7. ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ И УХОДУ.

7.1 Осмотр и проверка металлоконструкций КОМПЛЕКСА.

7.1.1 Перед началом занятий (ежедневно) необходимо проверить:

·  целостность конструкции, наличие всех элементов Комплекса;

·  наличие защитных пластмассовых колпачков на крепёжных деталях;

·  устойчивость лестницы;

7.1.2 Периодически, не реже 1 раза в месяц, необходимо проверять:

·  затяжку крепёжных и резьбовых соединений;

7.2 Осмотр и проверка навесных спортивных снарядов.

·  все крепежные элементы должны быть надежно затянуты;

·  проверить прочность узлов и элементов подвески спортивных снарядов, выполненных на основе верёвок и шнуров;

·  проверить целостность верёвок, шнуров, отсутствие перетирания и повреждений волокон, прядей;

·  проверить целостность деревянных деталей;

·  проверить расстояния от вертикальных стоек лестницы Комплекса до спортивных снарядов – должно быть не менее 300мм;

·  проверить расстояние от нижней точки качелей до земли – должно быть не менее 350мм;

7.3 Регулировка и испытания.

·  после контроля затяжки резьбовых соединений при необходимости произвести подтяжку гаек, используя стандартный инструмент;

·  при необходимости произвести установку или замену колпачков, закрывающих резьбовые части;

·  все вышедшие из строя комплектующие элементы заменять аналогичными, произведенными на предприятии – изготовителе;

·  запрещается самостоятельное изготовление и замена составных частей КОМПЛЕКСА.

8. ИНСТРУКЦИ ПО ЭКСПЛУАТАЦИИ.

8.1 Меры безопасности.

8.1.1 Суммарная нагрузка на КОМПЛЕКС (в том числе – и на отдельные спортивные снаряды) при занятиях не должна превышать 70 кг. , если иное не указано в РЭ на отдельное оборудование.

8.1.2 Рекомендуется хранить данное руководство по эксплуатации в течении всего срока эксплуатации.

8.2 Руководство по эксплуатации.

8.2.1 Занятие детей на КОМПЛЕКСЕ должны производиться под наблюдением взрослых.

8.2.2 Применение КОМПЛЕКСА для детей до 3 – х лет не разрешается.

8.2.3 Одновременно на КОМПЛЕКСЕ может заниматься только 1 ребенок.

8.3 Рекомендации по спортивным упражнениям.

8.3.1 Конкретные виды упражнений и объемы нагрузок выбираются родителями после консультации со специалистами (спортивные тренеры, врачи).

9. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ.

9.1. Транспортировка КОМПЛЕКСА производится в упаковке производителя, любым видом транспорта при соблюдении его сохранности.

9.2 После использования КОМПЛЕКС, при необходимости его перевозки на другое место, рекомендуется использовать упаковку предприятия – изготовителя.

9.3 До установки в рабочее положение КОМПЛЕКС хранить в упаковке предприятия-изготовителя в закрытых сухих помещениях с естественной вентиляцией воздуха.

9.4. Условия хранения КОМПЛЕКСА соответствуют 2(С) по ГОСТ .

10. УТИЛИЗАЦИЯ.

10.1 Перед отправкой КОМПЛЕКС на утилизацию необходимо:

·  демонтировать КОМПЛЕКС;

·  разобрать КОМПЛЕКС. Разборку КОМПЛЕКСА выполнить в последовательности, обратной сборке;

·  рассортировать детали по видам материалов, примененных для их изготовления.

10.2 КОМПЛЕКС не содержит опасных для здоровья и жизни веществ.

10.3 Утилизацию отходов осуществлять в соответствии с требованиями СанПин 2.1.7.1322-03.
