C:\DocumentsЭлектрический ток – направленное движение заряженных частиц

Условия существования тока

    Свободные заряды (электроны, ионы) Электрическое поле Чтобы ток существовал длительное время, необходимо наличие источника тока

Действия электрического тока:

C:\Documents and Settings\Учитель\Мои документы\Уроки-электричество\сайт2\image\k6.jpgтепловое (проводник нагревается) химическое (меняется химический состав проводника) магнитное (действует как магнит) физиологическое (сокращение мышц)

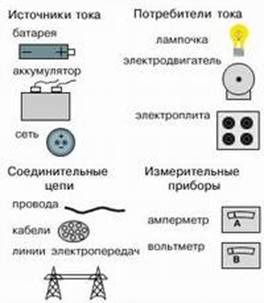

Электрическая цепь

C:\DocumentsC:\Documents

















Направление тока:

Исторически за направление электрического тока принято считать направление движения «+» зарядов (от «+» к «-»).

ОК-2

Сила тока

 Сила тока – физическая величина, численно равная отношению количества зарядов прошедших через поперечное сечение проводника к промежутку времени в течении которого они проходили.

I=q/t

I – сила тока. [I] = 1 Ампер (А)

1мА = 0,001 А, 1мкА = 0,000001 А.


 Амперметр – прибор, служащий для измерения силы тока.C:\Documents

    амперметр включают последовательно; «+» к «+»,«-» к «-». обязательно с нагрузкой

ОК-3

Электрическое напряжение

 Электрическое напряжение – физическая величина, численно равная отношению работы, которую совершает движущийся заряд к величине этого заряда.

U=A/q

U – напряжение, А - работа тока. [U] = 1 Вольт (В)=Дж/Кл

1кВ = 1000 В, 1мВ = 0,001 В.


 1 В – напряжение, при котором электрическое поле при перемещении вдоль участка цепи заряда 1 Кл совершает работу 1 Дж.
 Вольтметр – прибор для измерения напряжения.C:\Documents

    вольтметр включают параллельно; «+» к «+»,«-» к «-».

ОК-4

Электрическое сопротивление

 Сопротивление – физическая величина, характеризующая противодействие, оказываемое проводником электрическому току.

R=p*l/S

R- сопротивление, [R] = 1 Ом =В/А

p - удельное сопротивление, [p] = 1 Ом•м

 Удельное сопротивление – это физическая величина, показывающая, каким сопротивлением обладает сделанный из этого вещества проводник единичной длины и единичной площади.

1кОм = 1000 Ом, 1МОм = 1 Ом.

1Ом – сопротивление такого проводника, в котором при напряжении 1В сила тока равна 1А.

Омметр – прибор для измерения сопротивления, (вольтметр+амперметр).

 Резистор – обеспечивает заданное электрическое сопротивление в цепи.
 Реостат – резистор с переменным сопротивлением.

ОК-5

Закон Ома

 Закон Ома :
 Сила тока на участке цепи равна отношению напряжения на этом участке к его сопротивлению.

C:\Documents and Settings\Учитель\Мои документы\Уроки-электричество\сайт2\image\k3.jpg

ОК-6

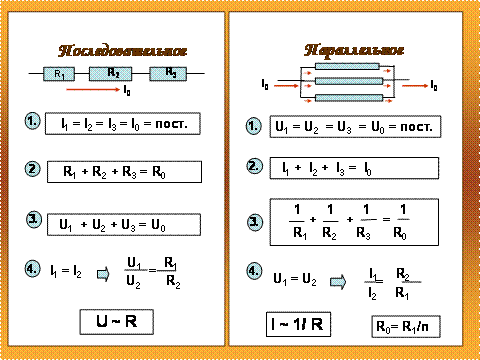

Соединение проводников

ОК-7

Работа и мощность тока, количество теплоты

Работа электрического тока:

A = UIt = I2Rt = U2t/R

[A] = 1 Дж = 1 В*А*с

 Мощность тока – показывает, какую работу совершает ток за единицу времени.

Р =A/t = IU= I2R = U2/R

[P] = 1 Вт = 1 Дж/с = В*А

 Электрический счетчик – бытовой прибор для измерения работы тока.

1 кВт*ч = 1000 Вт*3600 с = 3 Дж.

Количество теплоты – согласно закона сохранения и превращения энергии А = Q Q = UIt = I2Rt = U2t/R

Q = I2Rt - закон Джоуля – Ленца
