Устройство защиты «Октава – РС1»

Устройство защиты

«Октава – РС1»

Руководство по эксплуатации

2006 г.

Содержание

	Стр.
1. Введение
2. Назначение
3. Технические характеристики
4. Состав и комплект поставки
5. Устройство и работа
6. Общие указания по эксплуатации
7. Указание мер безопасности
8. Работа с изделием
9. Упаковка
10. Хранение и транспортирование
11 .Свидетельство о приемке
12. Гарантии изготовителя

1. Введение

Руководство по эксплуатации, объединенное с паспортом, предназначено для изучения изделия «Октава-РС1» и содержит описание его устройства, принципа действия, технических характеристик, а также сведения, необходимые для правильной эксплуатации, транспортирования и хранения.

Перед эксплуатацией изделия настоятельно рекомендуется изучить настоящее руководство.

2. Назначение

Изделие «Октава-РС1» предназначенное для защиты объектов ЭВТ (объектов информатизации) 1, 2 и 3 категории от утечки информации за счёт побочных электромагнитных излучений и наводок (ПЭМИН), индукцией напряжения шума в сеть электропитания 220В/50Гц и шину заземления в диапазоне частот от 0,01 до 1000МГц.

3. Технические характеристики

·  Диапазон генерируемых частот	0,01 … 1000 МГц
·  Диапазон частот	Спектральная плотность мощности шума на сетевой вилке кабеля электропитания изделия, дБ на нагрузке 50 Ом (по отношению к 1мкВ/ÖкГц), не менее
10 КГц-150КГц	40
0,15МГц-80МГц	30
80МГц-150МГц	20
150МГц-300 МГц	10
300МГц-1000МГц	Не нормируется (среднее значение 0±3дБ)
·  Коэффициент качества шума, не менее	0,8
·  Коэффициент межспектральных корреляционных связей шума, не более	2
·  напряжение питания	220В/50Гц;
·  максимальная мощность нагрузки, подключаемой к изделию, не более	1кВт;
·  габаритные размеры (шир. х выс. х глуб.)	160 х 75 х 250 мм;
·  вес, не более	2 кг.

4. Комплект поставки

·  изделие «Октава-РС1»	1 шт.
·  руководство по эксплуатации	1 шт.
·  упаковка	1 шт.
·  удлинитель (заказывается дополнительно)	1 шт.

5. Устройство и работа

Основным узлом изделия является блок генератор широкополосного шума.

Сигнал с выхода генератора шума усиливается и через согласующее устройство, обеспечивающее трансформаторную развязку, поступает на линии электропитания и заземления.

В изделии «Октава-РС1» шумовой сигнал присутствует как на сетевой вилке, с помощью которой изделие включается в сеть электропитания, так и в розетке, расположенной на задней панели.

Наличие розетки в изделии позволяет гарантированно защитить объект информатизации, состоящий из большого числа технических средств;

- системный блок ПЭВМ;

- монитор;

- принтер;

- сканер и т. п.

если они будут запитываться от сети через удлинитель, в свою очередь подключенный к розетке изделия «Октава-РС1».

Встроенная система контроля обеспечивает звуковую и световую индикацию при снижении уровня шума ниже допустимого.

В изделии также предусмотрена возможность проверки работоспособности системы контроля.

6. Общие указания по эксплуатации

Установку и настройку устройства защиты "Октава-РС1" (далее изделие) на объекте должны выполнять организации, имеющие право на выполнение работ по защите информации (лицензии Гостехкомиссии России и ФСБ России).

7. Указание мер безопасности

·  включайте изделие «Октава-РС1» только в сеть переменного напряжения 220В, 50Гц;

ВНИМАНИЕ! При работающем изделии на выходах розетки присутствует напряжение 220В, частотой 50Гц!

·  к эксплуатации изделия должны допускаться лица, проинструктированные, обученные и аттестованные на знание правил и норм техники безопасности.

8.  Работа с изделием

8.1. Расположение органов управления

Передняя панель (рис. 1)

1 - индикатор режимов работы;

2 – кнопка проверки работоспособности системы контроля;

Рис.1. Внешний вид передней панели

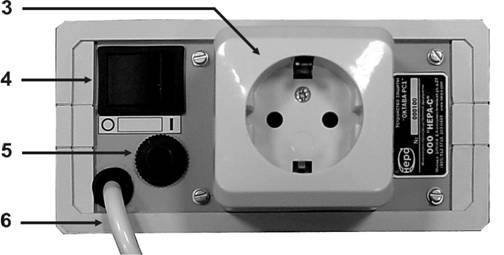

Задняя панель (рис. 2)

Рис.1. Внешний вид задней панели

3 – розетка для подключения нагрузки или удлинителя;

4 – включатель питания;

5 - предохранитель;

6 – сетевой шнур

8.2. Подготовка к работе

8.2.1. Извлеките изделие из упаковки. Убедитесь в отсутствии трещин, сколов и других механических повреждений на поверхности изделия.

8.2.2. Установите изделие в непосредственной близости от объекта информатизации. Установите переключатель 4 на задней панели изделия в положение «0».

Вставьте вилку сетевого шнура 6 изделия в сетевую розетку, находящуюся в помещении.

Подключите к розетке 3 изделия вилку защищаемое устройство или удлинитель с дополнительными розетками, если защищаемых устройств несколько.

Подключите вилки защищаемых устройств к розеткам удлинителя.

8.2.3. Установите переключатель 4 в положение «I». При этом светодиод 1 на передней панели изделия должен на короткое время загореться красным светом, затем должен раздаться короткий звуковой сигнал и светодиод 1 должен загореться зеленым светом.

Изделие готово к работе.

Контроль защищенности объектов ЭВТ от утечки информации по техническим каналам проводится в соответствии с методиками и рекомендациями Гостехкомиссии России.

8.3. Работа системы контроля.

В изделии реализована двухуровневая система контроля.

Первый уровень – непосредственный контроль уровня шума.

При снижении уровня шума ниже допустимого светодиод 1 на передней панели изделия загорается красным светом и раздается тональный звуковой сигнал.

Второй уровень – проверка работоспособности системы контроля. При нажатии кнопки 2, расположенной на передней панели, генерация шума прекращается, и, если система контроля уровня исправна, то светодиод 1, загорится красным светом и раздастся тональный звуковой сигнал.

9. Упаковка

Изделие упаковывается в коробку из гофрированного картона.

10. Хранения и транспортировка.

Изделие «Октава-РС1» должно храниться в отапливаемом помещении при температуре от 10 до 30°С и относительной влажности воздуха до 80%.

Срок хранения 5 лет.

Транспортировка изделия допускается всеми видами наземного транспорта и в пассажирских салонах авиационного транспорта, при условии защиты от экстремальных воздействий (повышенной влажности, агрессивных газов и других вредных примесей, вызывающих коррозию).

Транспортирование допускается при температуре окружающего воздуха от минус 20° C до 50° C и относительной влажности до 98 %. После транспортировки при температурах ниже 5°С и выше 40°С прибор перед включением должен быть выдержан в нормальных климатических условиях

(- температура окружающего воздуха от плюс 15°С до плюс 30°С;

- относительная влажность воздуха от 45 % до 80 %;

- атмосферное давление от 86 кПа (645 мм рт. ст.) до 106 кПа (795 мм рт. ст.) два - три часа.

11.Свидетельство о приемке

Устройство защиты «Октава-РС1», ТУ ,

заводской номер _______________ изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

Приемщик

_______________ ______________

личная подпись расшифровка подписи

_____

год, месяц, число

12. Гарантийные обязательства.

12.1. Предприятие-изготовитель гарантирует соответствие устройства «Октава-РС1» требованиям технических условий при соблюдении потребителем правил транспортирования, хранения и эксплуатации.

12.2. Гарантийный срок - 12 месяцев со дня поставки.

Техническое обслуживание прибора по истечении гарантийного срока осуществляется по договору с организацией Производителя.

12.3. Производитель оставляет за собой право введения в конструкцию и схемотехническую реализацию прибора относительных изменений, не ухудшающих его основные технические характеристики.

Дата продажи

Печать
