Практическая работа № _______
Графическое изображение статистических данных
Краткая справка
Для наглядного изображения результатов статистической сводки и обработки массового материала могут использоваться графические методы. Несмотря на их многообразие, каждый график должен включать следующие элементы: графический образ, поле графика, масштабные ориентиры и систему координат.
Графический образ – геометрические знаки, совокупность точек, линий, фигуры, с помощью которых изображаются статистические величины.
Поле графика представляет собой пространство, в котором размещаются геометрические знаки.
Масштабные ориентиры статистического графика определяются масштабом и масштабной шкалой.
Масштаб статистического графика – это мера перевода числовой величины в графическую.
Масштабная шкала – линия, определенные точки которой могут быть прочитаты как определенные числа.
На столбиковых диаграммах статистические данные изображаются в виде вытянутых по вертикали прямоугольников.
ЗАДАНИЕ
С помощью столбиковой диаграммы отобразить данные о численности населения России за гг., млн. чел., представленные в следующей таблице:
ТЕХНОЛОГИЯ РАБОТЫ
1. Загрузить EXCEL.
2. В личной папке открыть новую книгу с именем «Статистика». По образцу создать таблицу на листе 1, предварительно назвав его «Статистика».
3. Построить диаграмму
3.1. Щелкнуть левой клавишей мыши на пиктограмме «Мастер диаграмм»
3.2. Выбрать вкладку Стандартные, тип диаграмм Гистограмма и нажать кнопку «Далее>».
3.3. На вкладке Диапазон щелкнуть по окошку Диапазон, а затем выделить блок ячеек В3:G3.
3.4. Перейти на вкладку Ряд того же окна, затем щелкнуть левой кнопкой мыши в поле Подписи оси X:, выделить блок ячеек В2:G2 и нажать на кнопку «Далее>».
3.5. На вкладке Подписи данных появившегося окна установить переключатель Подписи значений в положение значение. Активизировать вкладку Заголовки, в поле Название диаграммы записать Численность населения России, в поле Ось X (категорий) занести Годы, в поле Ось Y (значений) записать Млн. человек. На вкладке Легенда отключить опцию Добавить легенду и нажать на кнопку «Далее>».
3.6. Записать Лист 2 в поле имеющемся переключателя Поместить диаграмму на листе: и нажать кнопку «Готово».
4. Изменить размеры или переместить диаграмму.
4.1. Щелкнуть в области диаграммы. Подвести указатель мыши к одному из появившихся маркеров. В момент изменения формы указателя мыши на двунаправленную стрелку нажать на левую кнопку мыши и перемещением в направлении стрелки изменить размер диаграммы.
4.2. Подвести указатель мыши к границе диаграммы и нажать на левую кнопку мыши. Если указатель мыши изменил свою форму на четырехнаправленный крест, то переместить диаграмму на любое место.
5. Отредактировать любой объект диаграммы (дважды щелкнуть левой кнопкой мыши на выбранном объекте диаграммы или один раз правой кнопкой)
5.1. В заголовке диаграммы изменить шрифт на ARIAL, размер шрифта - 14, начертание – полужирный, цвет шрифта – красный.
5.2. Добавить легенду Внизу посередине, шрифт – Monotype Corsiva .
5.3. В области построения изменить цвет заливки на любой.
Самостоятельная работа
Открыть новую рабочую книгу - Самостоятельная работа с 5 листами. Каждое задание на отдельном листе. Сохранить в своей папке.

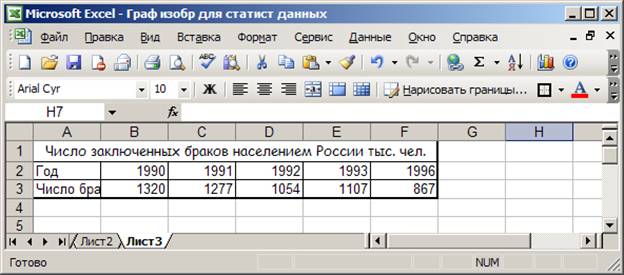

1. При помощи столбиковой диаграммы изобразите данные о числе заключенных браков населением России, тыс. чел.:
2. По данным о производстве легковых автомобилей за гг. в тыс. шт. постройте нестандартную с вырезанными секторами диаграмму:

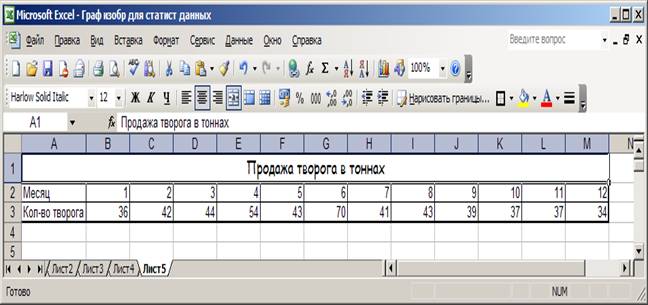

3. Имеются данные о продаже творога на одном из рынков города по месяцам за 1997 год, тонн. Постройте стандартную коническую диаграмму:

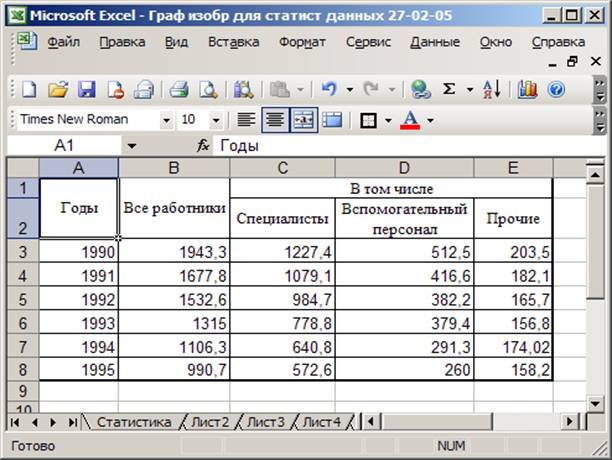

4. По данным о численности работников научных организаций (тыс. чел.) в России за гг. постройте трехмерную гистограмму диаграмму:
Измените объемный вид: возвышение-25; поворот-120; перспектива-35.
Каждый год имеет свою фигуру и свою заливку.
5. Постройте стандартную диаграмму объемного графика по объемам переработки мяса одним из предприятий города (тонны):
Задать фон стенок: заливка одним цветом - светло-желтым, штриховку - по горизонтали ;
В формате основания – рассвет.
Все сохранить в своей папке и показать преподавателю.

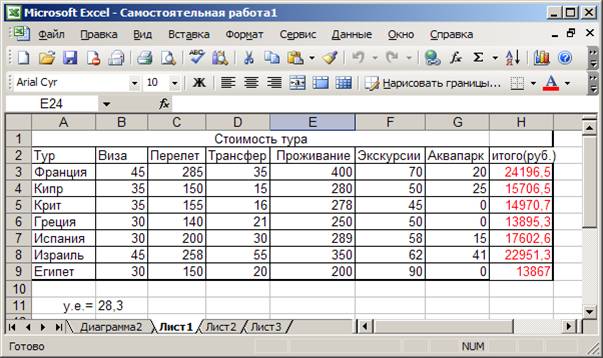

6. Дополнительное задание: вычислить итого в рублях (по формуле) и построить диаграмму (любую).
