XRM-01 Релейный модуль. Руководство пользователя

XRM-01 Релейный модуль. Руководство пользователя.

● Релейный модуль XRM-01 разработан для системы LS-30 предоставляя возможность управления внешними реле, используя сигналы протокола X10.

● Каждый модуль содержит 4 реле, выходы реле 3 и 4 могут быть настроены как «сухой контакт», или как выход постоянного тока (выходное напряжение при этом, равно напряжению источника питания).

● Максимум до 4х модулей может быть объединено в цепочку, давая возможность управлять, до 16 реле. (На самом деле максимально возможно управлять 15 реле — реле с адресом 16 используется системой как исполнительное устройство, при постановке и снятии с охраны).

● Модуль может работать с контроллером интерфейса силовой сети для дистанционного управления стандартными X10 исполнительными устройствами, через силовую электрическую сеть.

Внешний вид:

*DIP переключатель служит для установки адреса модуля (адреса устройств X10) и времени удержания каждого реле.

Примечание: в XRM-01 не используется «код дома» протокола X10.

Таблица 1.

DIP переключатели 1 и 2 служат для установки адреса модуля.

(1 = включен, 0 = выключен).

Положение переключателя	X10 номер для Реле 1	X10 номер для Реле 2	X10 номер для Реле 3	X10 номер для Реле 4
DIP 1	DIP 2
0(выкл)	0(выкл)	1	2	3	4
1(вкл)	0(выкл)	5	6	7	8
0(выкл)	1(вкл)	9	10	11	12
1(вкл)	1(вкл)	13	14	15	16

Таблица 2.

DIP переключатели 3 и 4 :установка времени удержания Реле 1

DIP переключатели 5 и 6 :установка времени удержания Реле 2

DIP переключатели 7 и 8 :установка времени удержания Реле 3

DIP переключатели 9 и 10 :установка времени удержания Реле 4

DIP 3	DIP 4	Реле 1	DIP 5	DIP 6	Реле 2	DIP 7	DIP 8	Реле 3	DIP 9	DIP 10	Реле 4
0 (выкл)	0 (выкл)	X10 (по команде)	0 (выкл)	0 (выкл)	X10 (по команде)	0 (выкл)	0 (выкл)	X10 (по команде)	0 (выкл)	0 (выкл)	X10 (по команде)
1 (вкл)	0 (выкл)	Удерж. 30 сек.	1 (вкл)	0 (выкл)	Удерж. 30 сек.	1 (вкл)	0 (выкл)	Удерж. 30 сек.	1 (вкл)	0 (выкл)	Удерж. 30 сек.
0 (выкл)	1 (вкл)	Удерж. 60 сек.	0 (выкл)	1 (вкл)	Удерж. 60 сек.	0 (выкл)	1 (вкл)	Удерж. 60 сек.	0 (выкл)	1 (вкл)	Удерж. 60 сек.
1 (вкл)	1 (вкл)	Резерв (не исп.)	1 (вкл)	1 (вкл)	Резерв (не исп.)	1 (вкл)	1 (вкл)	Резерв (не исп.)	1 (вкл)	1 (вкл)	Резерв (не исп.)

* Назначение переключателя Master/Slave:

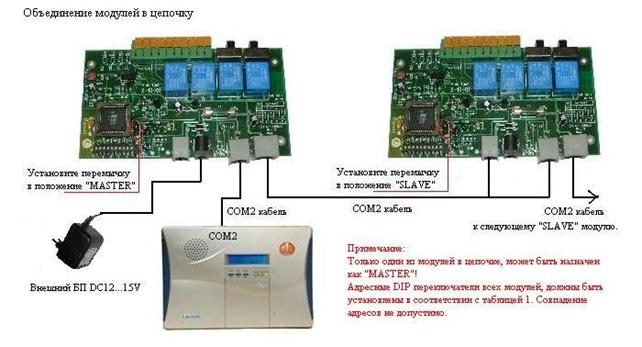

Только один (первый в цепочке или единственный) модуль должен быть назначен как Master, все остальные модули в цепочке, должны быть установлены как Slave.

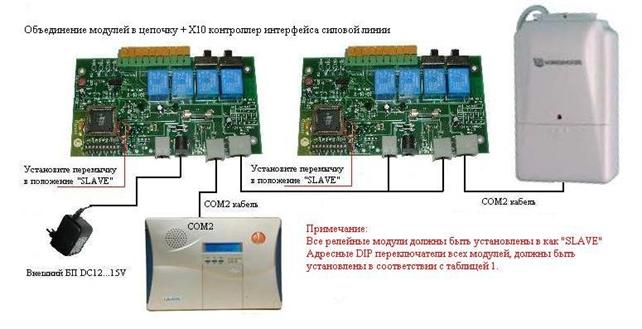

Если в системе присутствует X10 контроллер интерфейса силовой сети — все релейные модули должны быть установлены как Slave.

*Разъемы питания J5 (RJ9) или разъем J6 (jack):

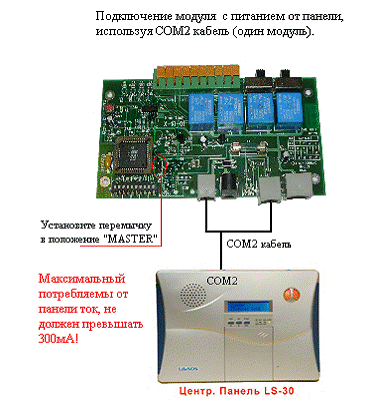

Питание релейного модуля может осуществляться как от панели LS-30, разъем COM2 панели -> разъем J5 модуля (через специальный кабель).

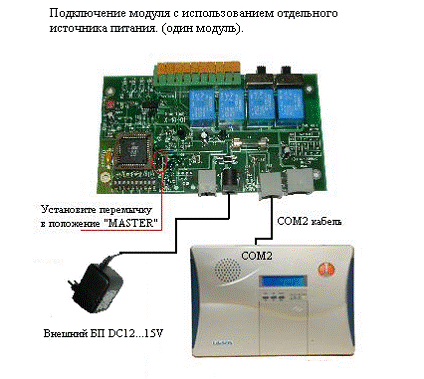

Так и от отдельного источника питания DC 12...15V, через разъем J6 модуля.

Примечание: если релейный модуль (или несколько модулей) питается от панели LS-30, общий потребляемый ток не должен превышать 300мА (включая ток потребления устройств подключенных к реле 3 и реле 4 в режиме выдачи постоянного тока). Ток потребления каждого модуля равен 150мА (без учета тока потребления устройств подключенных к реле 3 и реле 4 в режиме выдачи постоянного тока).

Питание модуля одновременно от панели и от внешнего источника недопустимо!

Мы рекомендуем питать модуль от отдельного источника питания.

* Разъем интерфейса X10 — J3 (RJ11):

Служит для приема команд управления интерфейса X10.

Подключается к порту COM2 панели LS-30 или к разъему, J4 предыдущего модуля.

* Разъем расширения J4 (RJ45):

Служит для передачи команд управления интерфейса X10 и напряжения питания, следующему модулю в цепочке.

* Переключатели выбора режима выхода для реле 3 и реле 4.

Служат для установки режима выхода реле3 и реле4, как выход постоянного тока или как сухой контакт.

* Выходные терминалы:

Служат для подключения контролируемых устройств/нагрузки.

* LED (светодиодные) индикаторы:

Power: Зеленый индикатор питания.

Master: Красный индикатор Master статуса модуля.

D1...D4: Индикаторы состояния Реле 1.....Реле 4 (вкл/выкл).

Схемы соединений:

Рис. 1 Рис. 2

Рис. 3

Рис. 4

Спецификация:

Напряжение питания: 12В постоянного тока. Потребляемый ток: 150мА (когда все 4 реле включены, но без учета нагрузки на выходах реле3 реле4 в режиме выхода пост. тока. Тип выхода:

Реле1, Реле2 — сухой контакт.

Реле3, Реле4 — сухой контакт/выход постоянного тока.

4. Поддерживает работу по X10 протоколу контроллера интерфейса силовой сети.

5. Работает со стандартным контроллером интерфейса силовой сети, для

дистанционного управления через силовую электросеть.
